超低信号损耗，核心在于线材、结构与连接器的协同设计

在高速电子设备内部，极细同轴线束不仅承担信号连接功能，还直接影响高速信号的插损、回损、串扰以及最终的信号完整性。尤其是在笔记本电脑、显示模组、摄像模组及空间受限设备中，线束往往需要同时满足“小型化、超细线径、高密度和高速传输”等要求，因此降低信号损耗不能只依赖某一个环节，而需要从同轴线结构、阻抗控制、屏蔽结构、端接工艺以及连接器匹配等方面协同控制。I-PEX CABLINE®-UA II本身采用0.3mm Contact Pitch、Vertical Right Angle结构，官方给出的参考传输能力为5 Gbps/lane NRZ，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable。 对于工程师而言，选择与连接器体系匹配的极细同轴线，并控制导体、绝缘层、屏蔽层及外径的一致性，是降低高速信号传输损耗的基础。

---

极细同轴线为什么能够降低高速信号传输中的损耗？

极细同轴线采用中心导体、绝缘介质和屏蔽层的同轴结构，可以使高速信号沿相对稳定的传输路径传播，同时利用外部屏蔽层降低外界电磁干扰对信号的影响。在实际线束制造过程中，阻抗一致性是影响信号质量的重要因素之一，如果线缆不同位置的结构尺寸发生明显变化，就可能造成阻抗不连续，从而增加反射和回波损耗。因此，极细同轴线束要实现较低信号损耗，需要重点控制中心导体尺寸、绝缘层厚度、屏蔽层结构、线缆外径以及端接区域的尺寸一致性。此外，线束长度、弯折半径和连接器端接状态同样会影响最终的高速信号表现。对于I-PEX 83031-100B-01-D这类26Pin、100mm的极细同轴线束，短距离和高密度连接能够减少不必要的传输路径，同时配合CABLINE®-UA II的小型连接结构，更适合设备内部紧凑空间中的高速信号连接。I-PEX官方还展示了采用约0.29mm外径同轴线制作的26Pin UA II线束可穿过Φ2.65mm内径的转轴或软管，体现了该系列在狭窄结构布线方面的设计特点。

---

连接器端接同样决定信号损耗，26PIN/0.3MM结构需要精准匹配

对于高速极细同轴线束而言，信号损耗并不只发生在线材本身，连接器与线材之间的端接过渡区域同样是工程设计需要重点关注的部分。本方案对应的线材端连接器型号为 20497-026T-30，属于CABLINE®-UA II Plug Housing，适用于26Pin结构；I-PEX官方资料显示，该系列26Pin Plug Housing型号为20497-026T-30，连接器Contact Pitch为0.3mm。 对于26Pin高密度结构，如果端子排列、线芯位置、屏蔽层处理或压接/端接尺寸控制不到位，就可能造成局部阻抗变化和串扰增加。因此，在替代线束开发过程中，不仅需要做到“连接器能插上”，还需要关注Pin位对应、线序定义、端接尺寸、屏蔽连续性以及高速信号路径的一致性。对于工程师来说，这也是判断一款兼容替代线束是否真正适合量产应用的重要依据。

---

选型和兼容与替代方案参考及建议

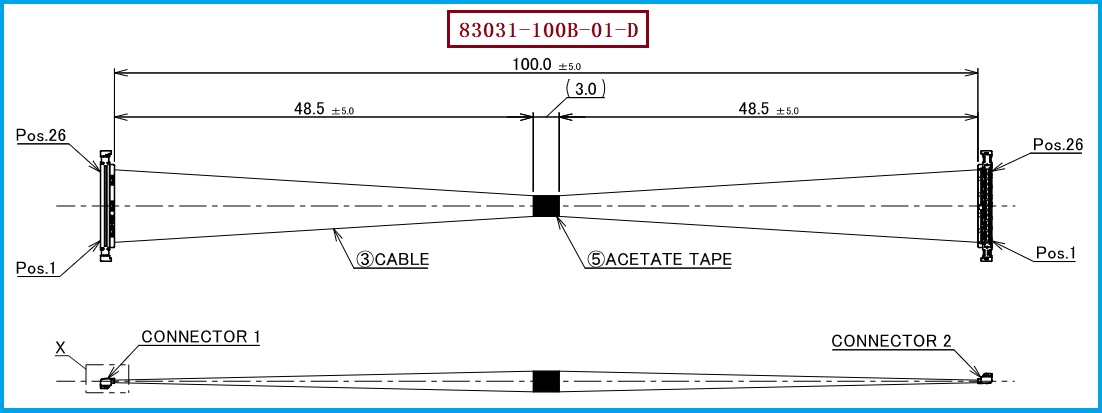

针对需要替换I-PEX 83031-100B-01-D的项目，建议工程师和采购人员首先确认原线束的连接器系列、Pin数量、线材类型、AWG、线束长度、两端结构及线序定义，再进行兼容替代评估。本型号对应的是CABLINE®-UA II 26Pin、0.3mm Pitch、44AWG Micro-Coaxial、100mm、1-1结构，线材端连接器型号为20497-026T-30；I-PEX官方也将83031-100B-01-D列为CABLINE®-UA II 26Pin Micro-Coaxial 44AWG、L=100mm、1-1评估线束。 如果项目需要国产化、第二供应商或降低采购成本，可以在保持关键机械接口和电气要求的基础上，对线材结构、端接工艺及生产方案进行匹配开发。我们公司可提供：I-PEX 83031-100B-01-D兼容替代线束方案，可根据客户实际设备的Pin数、长度、线序、AWG规格以及连接器要求进行极细同轴线束配套开发，帮助工程师降低重新设计连接结构带来的开发工作量，也方便采购人员建立稳定的替代供应方案。

---

低损耗不是单一参数，而是整套线束制造能力的体现
从高速信号传输角度来看，极细同轴线束的低损耗设计需要贯穿线材结构、阻抗控制、屏蔽设计、连接器匹配和端接制造全过程。I-PEX CABLINE®-UA II通过0.3mm间距、小型Plug结构以及多点接地设计，为高密度、空间受限的高速连接应用提供了相应的连接器平台；而针对 83031-100B-01-D这类26Pin、100mm的极细同轴线束，真正实现稳定替代，则需要同时满足机械尺寸、电气性能和线束结构等多方面要求。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。 我们公司专注于极细同轴线束的生产制造与兼容替代开发，可围绕I-PEX CABLINE®-UA II系列线束需求提供配套方案，为工程师提供选型与样品开发支持，也为采购人员提供可持续的替代供应选择。
