极细同轴线束和传统同轴电缆，首先区别在哪里？

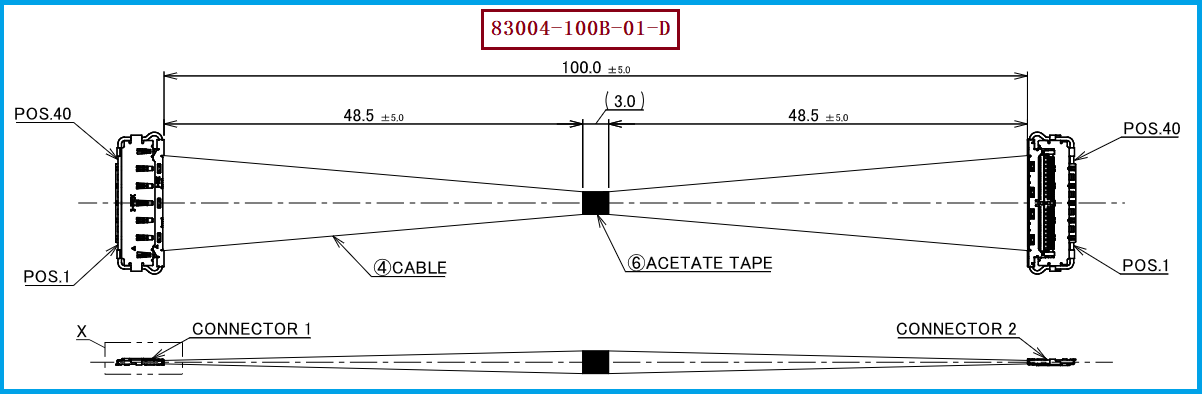

对于工程师而言，极细同轴线束与传统同轴电缆虽然都利用同轴结构进行信号传输，但应用重点并不完全相同。传统同轴电缆通常以单根或少量线缆传输射频、高频或高速信号，线径相对更大，重点关注阻抗、衰减、屏蔽以及连接器匹配；而极细同轴线束则更加侧重高密度、多通道、小型化和柔性布线。以 I-PEX 83004-100B-01-D 为例，它采用40根Micro-Coaxial AWG#46、50Ω极细同轴线，线束长度为100mm，并采用1-1线序，两端配合CABLINE®-CX II With Cover连接体系。其连接器接触间距仅为0.25mm，嵌合高度为0.83±0.17mm，最大带屏蔽罩高度为1.00mm，因此相比采用传统较粗同轴电缆进行多通道布线，更适合空间受限、高密度内部连接场景。I-PEX官方也将该系列定位于空间有限的小型电子产品。

---

为什么极细同轴线束能够实现“多通道+小型化”？

传统同轴电缆如果需要同时传输大量独立信号，通常需要配置多根电缆以及对应连接结构，整体体积、布线空间和装配难度都会增加。极细同轴线束则将大量极细同轴线集中进行精密端接，在有限空间内形成高密度信号连接。I-PEX 83004-100B-01-D采用40Pin、AWG#46、100mm结构，其线材端使用的连接器型号为20974-040T-01；对应CABLINE®-CX II With Cover还采用机械锁扣和EMI屏蔽罩设计。官方资料显示，该连接器的参考传输速度为5 Gbps/lane NRZ，并列出USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP和MIPI等参考应用。对于工程师来说，这种方案的价值不仅在于“线更细”，而是通过极细同轴结构、精密连接器和屏蔽接地设计，在有限空间内完成多路高速信号传输。

---

从工程设计角度看，两者的核心差别还体现在EMI、柔性和装配方式

传统同轴电缆同样可以具备良好的屏蔽性能，因此不能简单理解为“极细同轴一定比传统同轴屏蔽更好”。两者真正的差异更多体现在尺寸、通道数量、弯折空间以及高密度端接方式。CABLINE®-CX II With Cover采用360° EMI屏蔽机械锁扣罩，并设计了从线端屏蔽、接地杆、公座外壳、屏蔽罩外壳到母座外壳及PCB的接地路径，有利于在高密度连接环境下进行EMI控制；同时，I-PEX官方页面明确说明其柔性极细同轴线束适合有转轴设计的应用。对于工程师来说，如果产品内部存在转轴、狭窄走线空间或多路高速信号并行传输需求，极细同轴线束往往更容易满足整体结构设计要求。

---

选型和兼容与替代方案参考及建议

对于采购人员和研发工程师，如果需要寻找 I-PEX 83004-100B-01-D 的兼容替代产品，建议不要仅以“40Pin、100mm”作为判断依据，而应同步核对线材规格、阻抗、线序、连接器型号、端接结构和屏蔽方式。本型号的关键规格为：40Pin、Micro-Coaxial AWG#46、50Ω、100mm、1-1线序，线材端使用20974-040T-01；I-PEX官方同系列还列出了83005-100B-01-D（200mm）和83006-100B-01-D（300mm），因此实际选型时需要根据设备内部走线长度进行确认。需要特别注意的是，I-PEX页面将AWG39、AWG44、AWG46列为可用Micro-Coaxial规格，但同时对AWG39和AWG46标注了特性阻抗不匹配说明，因此针对具体替代项目，应以目标Harness图纸和实际线材规格验证结果为准，而不能仅依据线径判断兼容性。我们公司可提供：I-PEX 83004-100B-01-D兼容替代线束方案，可针对40Pin、AWG#46、100mm、1-1线序及20974-040T-01配套连接结构进行替代开发与生产。

---

传统同轴电缆与极细同轴线束并非简单的“谁替代谁”
传统同轴电缆与极细同轴线束并不存在绝对的优劣关系，两者更多是面向不同的结构和应用需求。传统同轴电缆适合关注单通道高频传输、射频连接等应用，而极细同轴线束则更加适合多通道、高密度、小型化、柔性走线和有限空间内部连接。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。以 I-PEX 83004-100B-01-D 为例，40Pin、AWG#46、50Ω、100mm、1-1线序与0.25mm连接器间距、低嵌合高度及EMI屏蔽结构结合，使其成为典型的高密度极细同轴连接方案。对于采购和工程替代而言，真正需要比较的不是单纯的“线缆粗细”，而是整套线材、连接器、线序、尺寸和电气性能能否与原系统匹配。
