不同Pitch的极细同轴线怎么选？不能只看“越小越好”

在极细同轴线束设计中，Pitch（接点间距）直接影响连接器的尺寸、Pin密度、布线空间以及制造装配难度。一般来说，更小的Pitch有利于在有限PCB区域内实现更高的信号密度，但同时对连接器加工精度、线束端接工艺和装配一致性提出更高要求；较大的Pitch则通常更容易兼顾机械强度、装配空间和制造便利性。因此，工程师选择不同Pitch时，应结合设备内部空间、Pin数量、信号类型、连接器高度及线束加工能力综合判断，而采购人员则需要进一步考虑对应型号的供应稳定性和替代制造能力。以I-PEX CABLINE®-UX II为例，其采用0.25mm Contact Pitch、90°出线垂直插拔结构，支持30、34、40、50Pin，明显针对小型化、高密度内部连接场景设计。

---

为什么0.25mm Pitch适合超薄设备和转轴内部布线？

对于笔记本电脑显示屏、平板电脑、VR/AR设备等空间受限产品，连接器不仅要满足信号传输，还必须尽量减少占用空间。CABLINE®-UX II采用0.25mm窄间距设计，配合约1.04mm的典型嵌合高度和2.4mm深度，为高密度、小空间连接提供了结构基础；I-PEX还特别展示了UX II 40Pin连接器的小型化及转轴穿越应用，并给出了采用约0.24mm外径线缆的40Pin线束通过Φ2.66mm内径空间的模拟参考案例。 因此，如果产品结构需要在有限空间内布置较多高速信号通道，0.25mm Pitch方案具有明显的空间利用优势；但如果设备空间相对充裕，则没有必要为了追求更小Pitch而增加不必要的制造和装配难度。

---

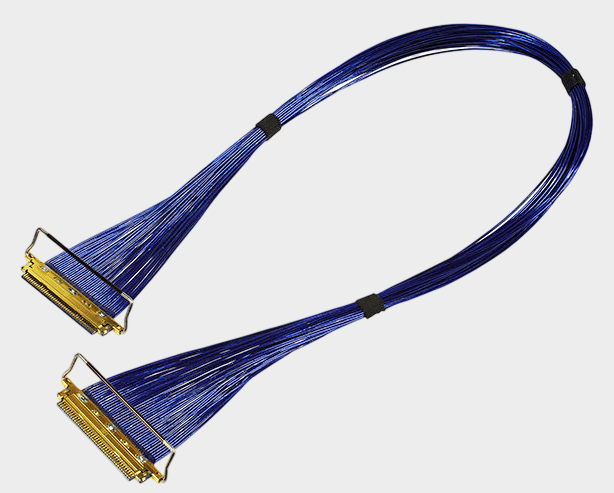

I-PEX 83053-100B-01-D：40Pin、200mm、46AWG、1-1的0.25mm Pitch线束

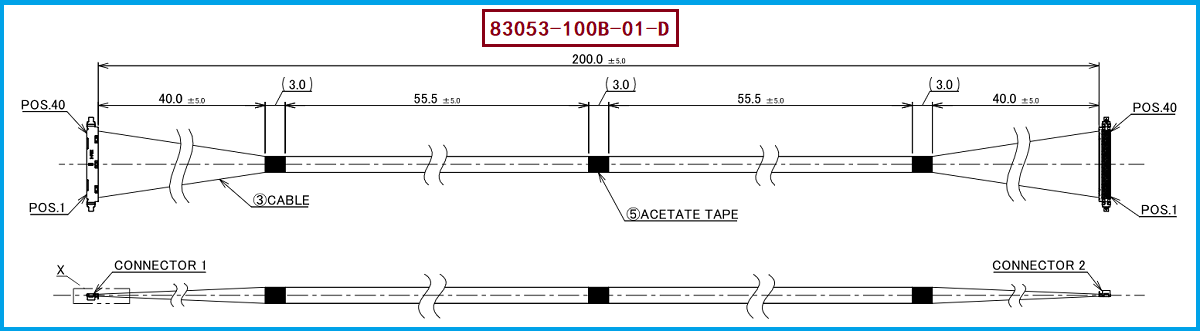

本次介绍的核心产品为I-PEX 83053-100B-01-D，属于CABLINE®-UX II 40Pin极细同轴线束，采用46AWG Micro-Coaxial极细同轴线、200mm线长以及1-1线位定义，线材端使用的连接器型号为20532-040T-02-1。I-PEX官方型号页面明确列出83053为“40P HARNESS、L=200mm、1-1”，并与83052（100mm）及83054（300mm）构成同系列40Pin、1-1长度方案。 对工程师而言，这款产品的选型重点是0.25mm Pitch连接体系与40Pin、46AWG极细同轴线的组合；对采购人员而言，则可以直接以83053-100B-01-D + 20532-040T-02-1 + 46AWG + 200mm + 1-1作为询价、打样及替代验证的基础规格。

---

选型和兼容与替代方案参考及建议

在不同Pitch极细同轴线束的替代过程中，不建议只按照“Pin数量相同”或“连接器外形相似”进行判断，而应同时确认Pitch、Pin数、配合高度、出线方向、线材AWG、线缆外径、阻抗、线长、线位定义以及屏蔽和接地结构。对于I-PEX 83053-100B-01-D，尤其需要确认40Pin、0.25mm Pitch连接体系、46AWG Micro-Coaxial、200mm长度、1-1线序以及20532-040T-02-1线材端连接器的匹配关系。CABLINE®-UX II官方还提供SI测试报告及Touchstone数据，因此涉及高速信号的替代项目，应进一步进行信号完整性和实际整机验证，而不能仅通过机械尺寸判断兼容。 我们公司可提供：83053-100B-01-D兼容替代线束方案，可根据客户原厂图纸及实际应用需求，对极细同轴线材、连接器、线长、线位及加工结构进行兼容开发，为工程验证和采购国产替代提供线束制造支持。

---

Pitch决定空间密度，但最终选型要回到整机需求
不同Pitch的极细同轴线束并不存在绝对的“最佳规格”，真正合理的方案应该是在空间利用率、Pin密度、信号完整性、机械可靠性和制造成本之间取得平衡。对于需要高密度、小型化和狭窄空间布线的设备，I-PEX CABLINE®-UX II的0.25mm Pitch提供了具有针对性的连接方案；而83053-100B-01-D则进一步将这一连接体系落实到40Pin、46AWG、200mm、1-1的具体线束产品上。 我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。对工程师来说，应从整机空间与信号需求确定Pitch；对采购人员来说，则应在确认规格匹配后进一步评估供应商的加工能力、样品验证和批量供货能力，从而实现稳定可靠的极细同轴线束替代。
