随着高速显示设备、工业视觉系统、嵌入式计算平台以及各类高性能电子产品的发展，设备内部的数据传输速率和空间布局要求不断提升。在这种背景下，极细同轴线束（Micro Coaxial Cable Assembly）逐渐成为高速互连领域的重要解决方案。

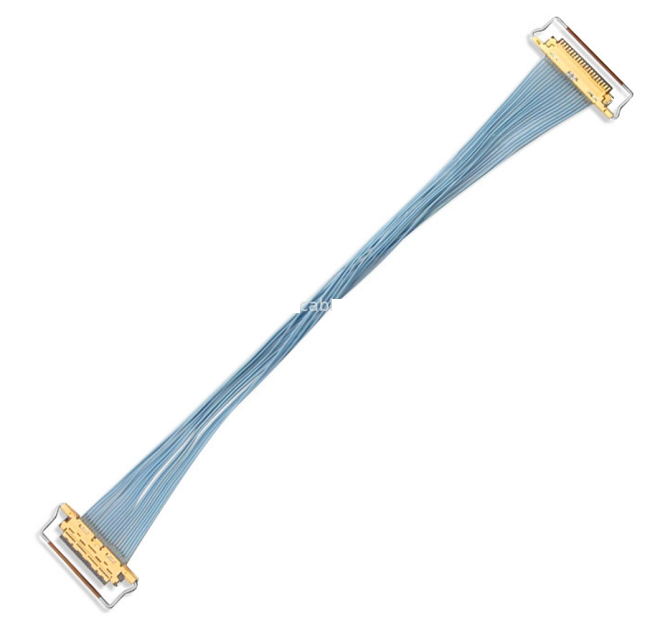

作为I-PEX CABLINE-CA系列中的典型产品，I-PEX 81786-100B-02-D采用20Pin设计、40AWG极细同轴线结构，总长度为200mm，广泛应用于高速显示、工业相机、嵌入式板卡以及信号验证平台等场景。虽然其定位为高速评估样线，但在实际研发过程中，它更像是一套可靠的高速互连参考方案，可帮助工程师快速验证接口兼容性及信号传输性能。

---

一、I-PEX 20634-120T-02连接器适用于哪些应用场景

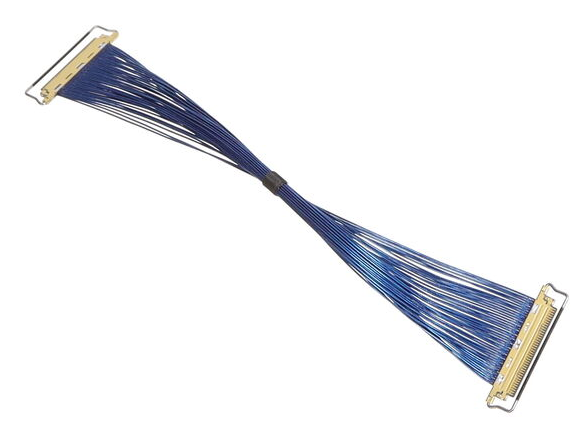

I-PEX 81786-100B-02-D配套使用的连接器型号为20634-120T-02，隶属于CABLINE-CA高速连接器系列；该系列产品具有以下特点：

1. 0.4mm超细间距设计，

2. 高密度Pin位布局，

3. 低高度结构，

4. 优异的高速信号传输性能，

5. 适用于空间受限设备内部连接；

因此，20634-120T-02常见于：LCD/OLED显示模组、工业视觉相机、医疗影像设备、AI计算平台、嵌入式控制系统、高速数据采集设备；在高速应用中，仅满足连接器外观尺寸一致并不足以保证系统性能。实际项目验证过程中，端子接触精度、接触阻抗控制以及压接工艺稳定性都会直接影响高速信号传输质量。

特别是在200mm以上传输长度条件下，如果端接工艺控制不当，可能出现插入损耗增加、信号反射异常以及高速测试不稳定等问题。因此，在设计阶段应同时关注机械兼容性与电气性能匹配。

---

二、I-PEX 81786-100B-02-D极细同轴线束的应用优势

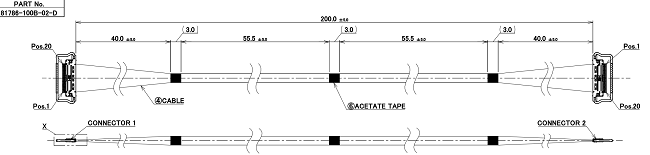

从规格参数来看，81786-100B-02-D采用：20Pin结构、40AWG极细同轴线、1:1线序设计、200mm标准长度，这些参数虽然属于标准配置，但对于高速传输系统而言，其背后体现的是较高的制造工艺要求。主要优势包括：

1、稳定的阻抗控制：极细同轴结构能够有效保持传输阻抗一致性，有助于降低信号衰减，提高高速数据传输稳定性。

2、优异的抗串扰能力：相比传统线缆方案，40AWG极细同轴线拥有更好的屏蔽效果，可有效减少相邻信号之间的干扰。

3、更高的布线灵活性：线径细、柔韧性强，适用于空间有限且走线复杂的设备内部布局。

4、适配多种高速接口应用：广泛应用于：eDP显示接口、MIPI Camera接口、LVDS高速传输、工业视觉系统、高速显示模组、嵌入式数据传输平台。

在产品开发阶段，客户通常还会提出特殊需求，例如调整线长、修改线序或进行定制化验证测试。针对这类项目，我们公司可提供兼容81786-100B-02-D规格的极细同轴线束组件，包括：兼容20634-120T-02接口设计、定制线束长度、特殊线序配置、研发验证样线制作、高速性能测试支持等帮助客户完成前期研发验证及后续量产导入。

---

三、选型、兼容与替代方案建议

对于首次接触CABLINE-CA平台的工程师而言，选型过程中建议重点关注以下几个方面：

1、确认接口定义：优先核对20634-120T-02连接器Pin定义，确保信号、电源及接地分配符合设计要求。

2、评估高速性能需求：不同应用场景对以下指标要求不同：插入损耗（Insertion Loss）、回波损耗（Return Loss）、串扰（Crosstalk）、眼图性能（Eye Diagram）因此需根据实际传输速率进行综合评估。

3、关注屏蔽结构设计：部分兼容线束虽然Pin位数量一致，但屏蔽结构存在差异，可能导致测试结果与原厂方案产生明显偏差。

4、合理选择验证长度：对于81786-100B-02-D而言，200mm长度属于较为常见的验证标准，可作为高速性能评估的重要参考基准。

5、考虑动态使用环境：若设备存在频繁弯折、运动或振动情况，建议在线束设计阶段增加强化结构，以提升长期可靠性和使用寿命。

需要注意的是，优秀的兼容替代方案不仅要实现物理连接兼容，更应通过高速信号测试、可靠性测试及长期稳定性验证，确保系统整体性能达到设计要求。

---

作为CABLINE-CA高速互连平台中的代表性产品，I-PEX 81786-100B-02-D不仅是一款标准评估线束，更体现了极细同轴高速连接技术在现代电子设备中的应用价值；在高速显示、工业视觉、医疗电子及嵌入式系统等领域，20Pin 40AWG极细同轴方案能够兼顾空间利用率与信号完整性，为设备内部高速传输提供可靠支持。

我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
