极细同轴线束国产替代，关键不是“做出来”而是“替得上”

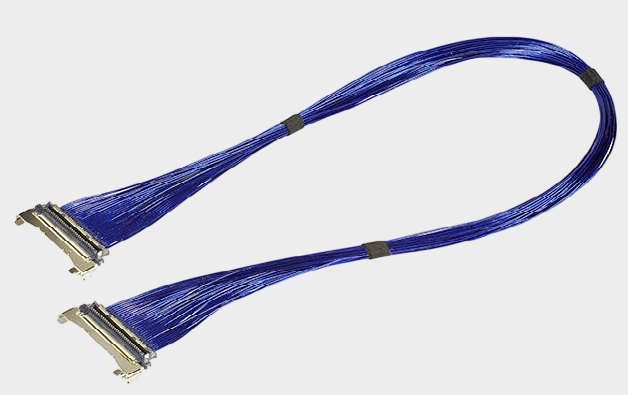

随着笔记本电脑、显示设备、工业设备、相机模组及其他高密度电子产品不断向轻薄化、高速化发展，极细同轴线束对空间占用、信号传输和加工精度提出了更高要求。对于工程师而言，国产替代并不是找到一根尺寸相近的线材即可，而是要同时解决连接器匹配、线材规格、Pin位定义、阻抗控制、屏蔽结构、线长及装配尺寸等问题；对于采购人员而言，还需要进一步考虑供应商是否具备稳定打样、量产和持续供货能力。本次对应的产品为 I-PEX 82890-100B-02-D，属于CABLINE®-SS 40P极细同轴线束，官方资料对应40P、AWG#40 Micro-Coaxial Cable、300mm长度及1-N结构。I-PEX资料显示，CABLINE®-SS采用0.4mm Pitch、直角垂直插拔结构，具有窄型设计，适用于高速数据传输场景。

---

线材规格与1-N线位定义，是国产替代必须优先验证的核心参数

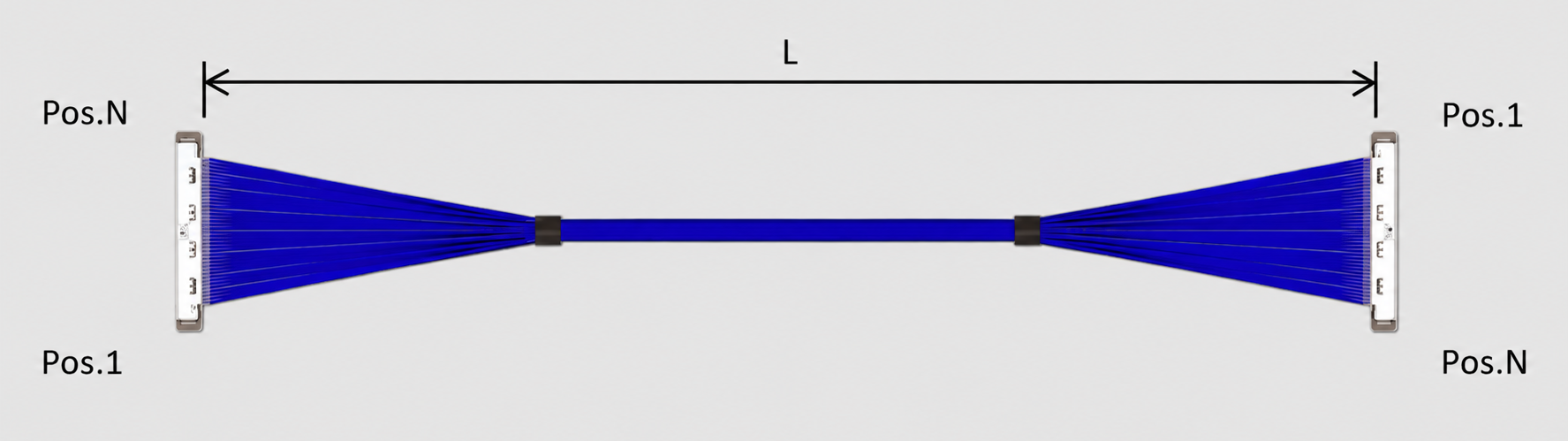

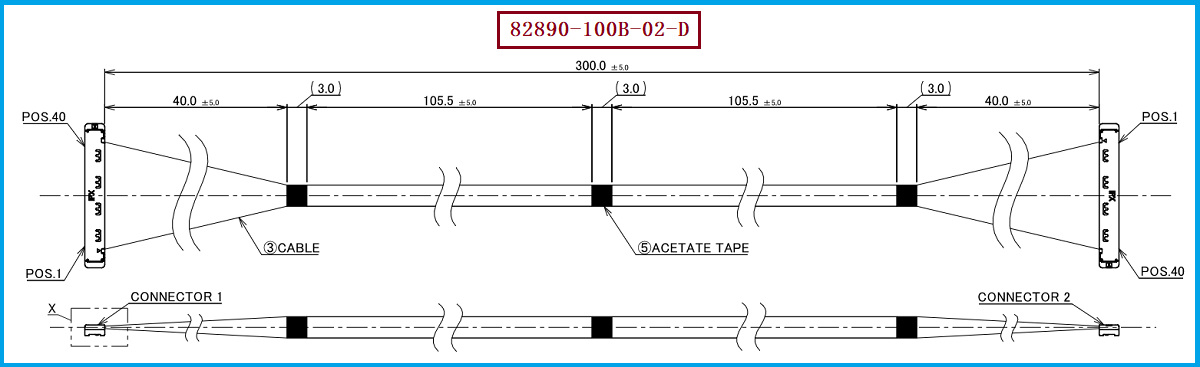

极细同轴线束与普通排线不同，其每一根芯线都承担独立的高速信号或相关电气连接，因此国产替代时首先需要保证线材规格和线位关系准确对应。82890-100B-02-D采用AWG#40 Micro-Coaxial Cable，线束为40Pin结构，长度为300mm，线位定义为1-N；这意味着替代加工时必须依据原始图纸明确每个Pin的对应关系，而不能简单按照普通1-1直通线束理解。I-PEX的CABLINE®-SS资料显示，该系列支持40Pin规格，并针对Micro-Coaxial Cable提供45Ω和50Ω等不同应用条件，因此实际替代时还需要结合原线束具体PDF、设备接口及高速信号要求确认阻抗和线材结构。 对工程师来说，线序、AWG、阻抗及长度属于样品验证中的重点项目；对采购人员来说，则应将这些参数写入采购技术要求，避免出现“Pin数和长度一致，但实际不能直接替换”的情况。

---

连接器端接与加工一致性，决定国产替代能否真正装机

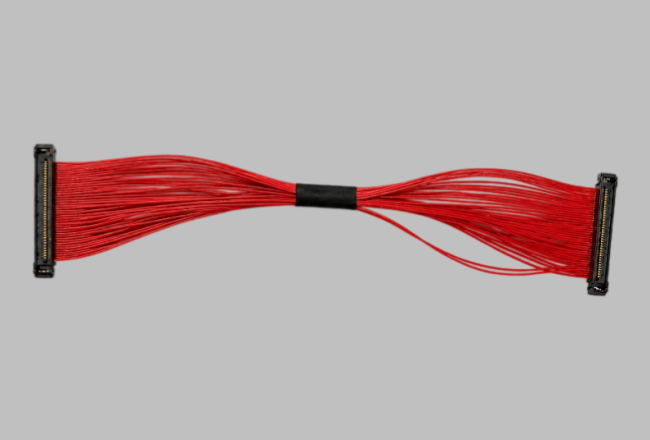

除了线材本身，连接器端接质量和线束整体加工一致性也是国产替代成功的重要因素。本产品线材端使用的连接器型号为 20373-R40T-06，对应CABLINE®-SS 40Pin Plug Housing；I-PEX官方资料显示，该系列连接器采用0.4mm Pitch，40Pin型号20373-R40T-06的尺寸结构与其他Pin数版本有所区别，因此替代线束必须严格按照40P规格进行端接和成形。 在实际生产过程中，极细同轴线的剥线、芯线定位、屏蔽层处理、端子压接/连接、胶粘固定、线束成形等工艺都会影响最终产品的一致性。特别是在300mm长度和40P高密度结构下，如果单根线的加工位置出现偏差，就可能进一步影响连接器装配和设备内部走线。因此，国产替代真正需要建立的是一套稳定的加工工艺，而不是仅完成一次样品复制。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 82890-100B-02-D 的国产替代，工程师在选型时建议以40P、AWG#40、300mm、1-N、20373-R40T-06作为基础识别条件，再根据原设备的安装空间、高速信号要求及实际配接端确认完整的连接器和线材参数。尤其需要注意的是，CABLINE®-SS属于高密度极细同轴连接方案，其0.4mm Pitch及窄型结构意味着连接器尺寸、线束出线方向以及端接位置都需要保持较高一致性；I-PEX资料同时强调该系列具有窄深度设计及W-Point接触结构。 因此，替代开发建议采用“原型号资料确认→样品打样→机械尺寸验证→线序及导通验证→高速信号验证→小批量试用→批量生产”的方式推进。对于需要降低进口依赖、建立第二供应商或进行国产化采购的项目，我们公司可提供：I-PEX 82890-100B-02-D兼容替代线束方案，可根据原产品规格和应用要求进行极细同轴线束的打样、验证及批量制造，为工程师提供替代开发支持，也为采购人员提供国产供应链方案参考。

---

国产替代成功的关键，是技术匹配与稳定制造能力
极细同轴线束国产替代成功的关键因素，不只是连接器和线材型号对应，更在于电气性能、机械结构、线位定义、端接工艺以及批量一致性的整体匹配。对于I-PEX 82890-100B-02-D而言，40P、AWG#40、300mm、1-N以及20373-R40T-06连接器型号构成了产品替代时的重要基础信息。尤其是1-N线位定义，必须在生产和检验过程中进行明确控制；而0.4mm Pitch的CABLINE®-SS连接器及极细同轴线材，则进一步要求供应商具备精细化加工和品质控制能力。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。 因此，从工程师角度看，要验证的是“能否达到原设计要求”；从采购角度看，则要进一步确认“能否稳定生产、持续供货并满足项目成本和供应链需求”。只有技术参数、加工能力和供应保障同时满足要求，极细同轴线束国产替代才能真正从样品替代走向稳定量产。
