极细同轴线束“能抗多少伏”，不能只看一个数字

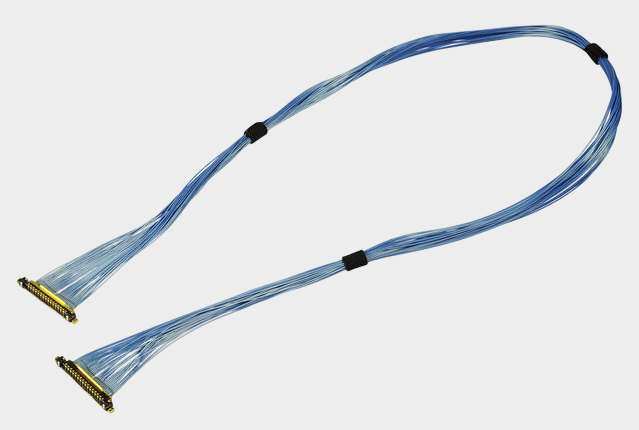

工程师和采购人员在选择极细同轴线束时，经常会问：“这种线束到底能承受多少伏电压？”实际上，需要区分额定工作电压、耐电压以及绝缘电阻测试电压。以 I-PEX 82447-100B-02-D 为例，该型号属于 CABLINE®-UX II 50Pin 极细同轴线束，官方页面列出的该系列 50Pin、46AWG Micro-Coaxial 300mm 1-N 评价线束料号就是 82447-100B-02-D；用户指定的线材端连接器型号为 20532-050T-02-1，线位定义为 1-N。

---

82447-100B-02-D 的电压要求应该怎样理解？

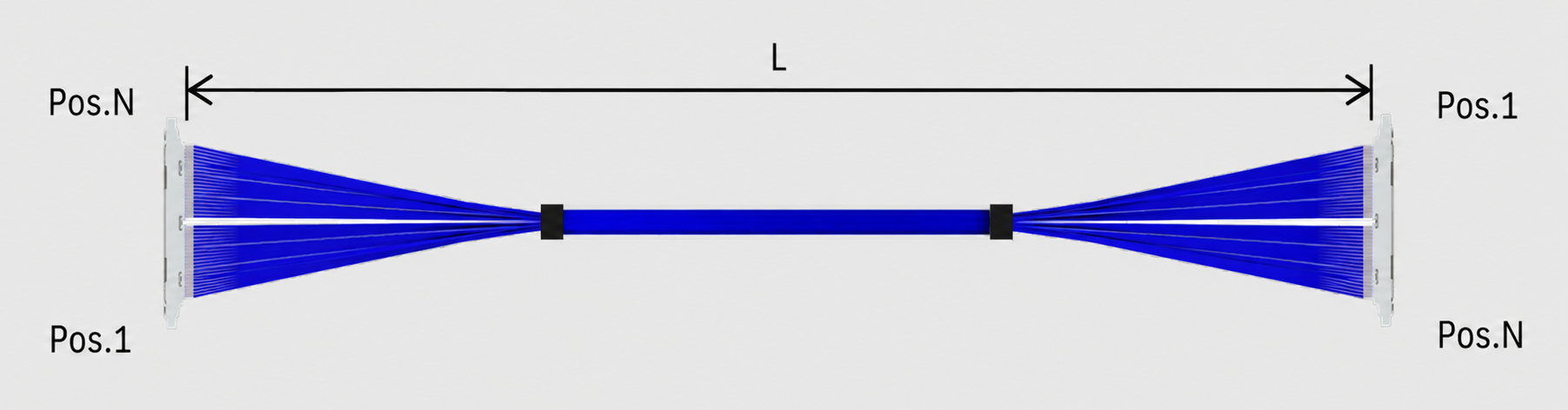

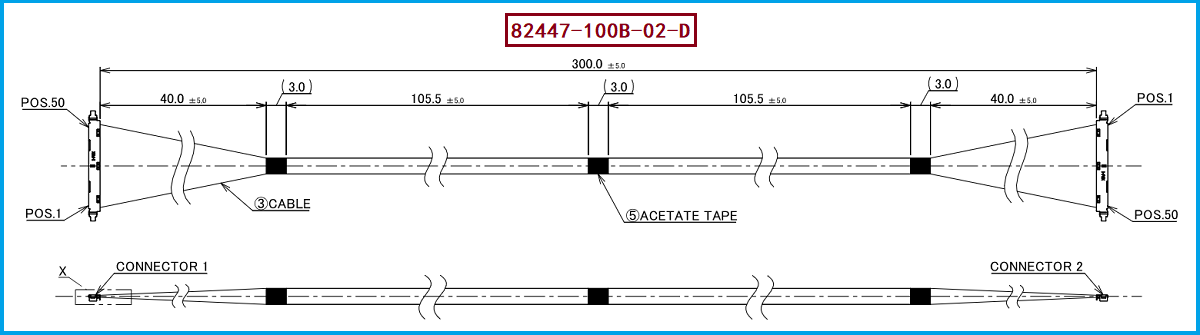

从对应 82447C0 线束工程图纸来看，这款线束的电气要求包括：耐电压 AC 100V、漏电流最大2.0mA、绝缘电阻最小50MΩ（DC 100V测试条件）以及额定电压30V。因此，如果从实际产品长期使用角度来看，应重点关注图纸标注的30V额定电压；而 AC 100V 是耐电压测试条件，并不代表该线束可以长期在100V电压下工作。对于工程设计而言，这个区别非常重要，尤其是在进行板端电源、控制信号与高速信号混合布线时，应按照额定电压和整机安全规范进行设计，而不能把耐压测试值当成工作电压。

---

为什么极细同轴线束也需要进行耐压和绝缘性能验证？

极细同轴线束虽然主要用于高速信号传输，但其内部仍然存在中心导体、绝缘层、屏蔽层等结构，连接器端还涉及端子、金属外壳及接地结构。因此，在实际加工和装配过程中，绝缘层完整性、剥线尺寸、压接/焊接质量、屏蔽层处理以及连接器组装质量都会影响电气可靠性。CABLINE®-UX II 采用0.25mm Contact Pitch，并支持30、34、40、50Pin，同时支持AWG44、AWG46 Micro-Coaxial Cable；其连接器页面给出的电流额定值中，AWG46为0.1A/contact、AWG44为0.15A/contact。对于 82447-100B-02-D 这类50Pin极细同轴线束，不能只关注“能承受多少伏”，还应同步确认线材规格、绝缘性能、连接器匹配和实际使用环境。

---

选型和兼容与替代方案参考及建议

如果客户需要替代 I-PEX 82447-100B-02-D，工程人员建议首先确认 CABLINE®-UX II 50Pin结构、20532-050T-02-1线材端连接器、Micro-Coax极细同轴线规格、300mm长度以及1-N线位定义，同时核对耐电压、绝缘电阻、额定电压及线束外形尺寸等要求。I-PEX官方资料显示，CABLINE®-UX II采用0.25mm Pitch、垂直直角结构，50Pin对应推荐的Plug Housing为 20532-050T-02-1，并配套20531-050T-02-1 Plug Cable Assembly及20533-250E Receptacle。对于替代线束项目，不能仅做到“连接器能插上”，还需要从电气、机械、信号完整性和可靠性等方面进行综合验证。我们公司可提供：82447-100B-02-D兼容替代线束方案，可根据客户图纸、样品及实际应用要求进行极细同轴线束定制与替代开发。

---

30V是工作额定值，100VAC是耐压测试条件
综合来看，I-PEX 82447-100B-02-D极细同轴线束的额定电压为30V，耐电压测试要求为AC 100V，二者不能混为一谈；同时，图纸还要求漏电流最大2.0mA、绝缘电阻最小50MΩ（DC 100V测试条件）。因此，对于工程师而言，设计时应按照30V额定工作电压进行应用判断，并结合实际系统的电气安全规范进行验证；我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于采购人员而言，在寻找国产替代或兼容线束时，则应重点确认 82447-100B-02-D、20532-050T-02-1、1-N、50Pin、300mm以及相关电气性能要求。只有机械尺寸、电气性能和信号传输要求同时匹配，才能形成真正可靠的兼容替代方案。
