面向高速设备的小型化极细同轴线束方案

随着笔记本电脑、平板电脑、高速显示设备、AI视觉设备及工业电子设备不断向高速化、小型化发展，设备内部的信号传输对线束提出了更高要求。I-PEX CABLINE®-SS系列采用0.4mm间距、垂直直角插拔及水平出线结构，面向高密度、高速信号连接场景。本文介绍的产品为 I-PEX 82886-100B-02-D极细同轴线束，属于CABLINE®-SS 30P极细同轴线束方案，采用 AWG#40 Micro-Coaxial极细同轴线，线长为300mm、线序为1-N；线材端配套使用的连接器型号为 20373-R30T-06，该连接器可适配 AWG#40线材。对于需要进行原厂料号替代、批量采购或新项目选型的工程师和采购人员而言，以上几个参数是确认兼容关系时需要重点核对的基础信息。I-PEX官方资料显示，CABLINE®-SS系列面向最高16Gbps/Lane的高速信号应用，并提供多种Pin数规格。

---

高速信号传输为什么要用极细同轴线？

高速信号频率不断提高后，线缆已经不能简单地看作“导电的金属线”，而需要重点关注阻抗、信号完整性、串扰、EMI以及回流路径等问题。极细同轴线在中心导体外设置绝缘层、屏蔽层和护套，通过相对稳定的传输结构帮助控制高速信号传播过程中的阻抗和电磁干扰，因此相比普通离散导线，更适合用于高密度高速差分信号传输。对于CABLINE®-SS这类高速连接器，I-PEX公开的高速性能测试采用40P连接器、AWG#40 Micro-Coaxial Cable、45Ω阻抗、100mm线长等条件进行验证，这也说明高速连接系统的性能并不是单纯取决于连接器，而是与线材规格、阻抗控制、长度及端接结构共同相关。 对工程师而言，选择极细同轴线的核心价值在于兼顾高速信号完整性与设备内部空间利用率；对于采购人员而言，则需要同时确认线径、阻抗、长度、Pin数、线序和连接器型号，而不能只按照“30P高速线”进行采购。

---

82886-100B-02-D的关键规格与替代开发关注点

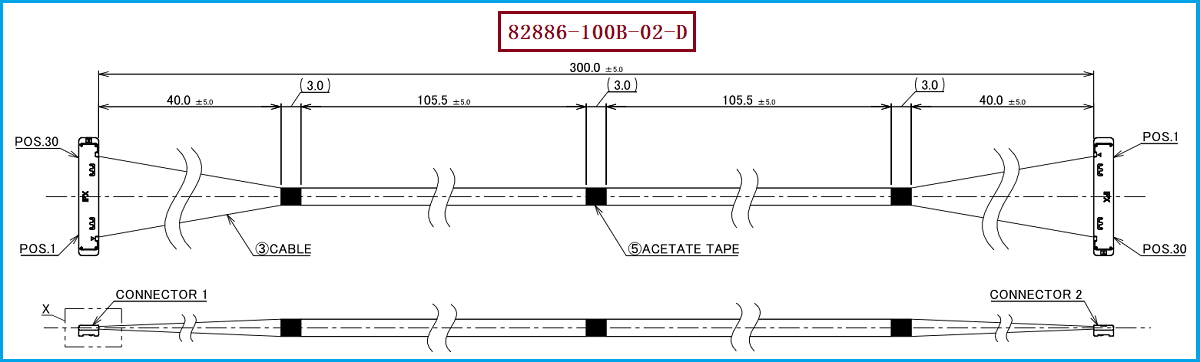

针对 I-PEX 82886-100B-02-D，进行替代或兼容开发时，应重点围绕“连接器+线材+端接+线序”进行整体确认。其中，产品为CABLINE®-SS 30P极细同轴线束，采用 AWG#40极细同轴线，线长 300mm，线序 1-N，线材端连接器型号为 20373-R30T-06，其适配线材规格为 AWG#40。I-PEX CABLINE®-SS采用0.4mm Contact Pitch，并针对高速信号应用进行结构设计，因此替代线束不能仅做到外观尺寸相近，还需要关注连接器配合尺寸、端子压接质量、屏蔽层处理、阻抗一致性、线序准确性以及高速信号完整性。尤其对于高速显示、摄像头及其他高速数据应用，线束加工过程中的剥线长度、同轴结构完整性、屏蔽层处理和端接一致性都会影响最终的信号传输表现。我们公司可提供：I-PEX 82886-100B-02-D兼容替代线束方案，可根据客户实际设备结构、连接器要求、线长、线序及线材规格进行极细同轴线束方案开发与生产制造。

---

选型和兼容与替代方案参考及建议

在实际选型过程中，建议工程师首先确认PCB端与线材端的连接器系统是否匹配，再确认30P、AWG#40、300mm及1-N线序等关键参数；如果设备空间、走线方式或信号要求发生变化，则需要重新评估线长、线径、阻抗及端接方案。对于采购人员而言，如果目标是寻找 82886-100B-02-D的兼容替代产品，应将完整料号作为询价和技术确认依据，同时明确提出 20373-R30T-06线材端连接器、AWG#40、30P、300mm、1-N等要求，避免因只确认Pin数而采购到线序、长度或线材规格不同的产品。对于高速信号项目，还建议在样品阶段结合实际系统进行阻抗及信号完整性验证，再进入批量采购阶段。我们公司可围绕 I-PEX CABLINE®-SS系列开展极细同轴线束兼容替代开发，为客户提供从规格确认、样品制作到批量生产的线束解决方案。

---

高速、小型化与兼容替代的综合线束方案
I-PEX 82886-100B-02-D是一款具有明确规格特征的CABLINE®-SS 30P极细同轴线束，其核心识别参数包括 30P、AWG#40、300mm、1-N以及线材端连接器20373-R30T-06。极细同轴线之所以越来越多地应用于高速信号传输，是因为其能够在有限设备空间内兼顾高速信号传输、阻抗控制、屏蔽及高密度布线需求。对于工程师，选型时应重点关注信号完整性、机械尺寸和端接可靠性；对于采购人员，则应重点核对产品料号、连接器型号、AWG、长度及线序等信息。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。我们公司可提供I-PEX 82886-100B-02-D兼容替代线束方案，专业生产制造极细同轴线束，可根据客户项目需求进行规格匹配与定制开发。

关于我们

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
