极细同轴线能用在高压环境中吗？先看“额定电压”与“耐电压”

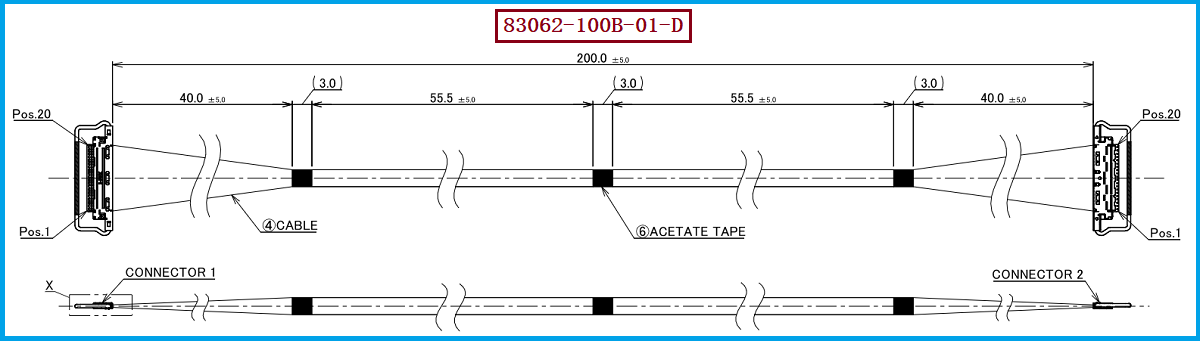

在高速电子设备设计中，工程师经常会遇到一个问题：极细同轴线能用在高压环境中吗？答案不能简单地用“能”或“不能”概括，而应该根据线束的额定电压、耐电压、绝缘电阻、应用电路以及实际工作环境进行判断。以本文介绍的 I-PEX 83062-100B-01-D 为例，该产品属于 CABLINE-VS 20P 极细同轴线束方案，采用 20根AWG#40 Micro-Coaxial极细同轴线，特性阻抗为 50Ω，线束长度为 200.0±5.0mm，两端线位定义为 1-1，即对应Pin1至Pin1、Pin2至Pin2，依次进行同号连接；线材端使用的连接器相关组件型号为 20454-220T。从工程应用角度看，这类产品的核心定位是高速信号传输线束，而不是高压电源线束。因此，如果这里所说的“高压环境”是指电子设备内部存在较高电压，应首先确认实际工作电压是否低于该线束的额定电气指标；不能因为产品具备一定的耐电压测试能力，就直接将其当作高压电力传输线使用。

---

I-PEX 83062-100B-01-D有哪些关键参数值得工程师关注？

对于工程师和采购人员而言，选择极细同轴线束不能只看连接器外形，还需要同时关注线径、阻抗、长度、Pin数量、线位定义以及电气安全参数。I-PEX 83062-100B-01-D采用20P结构，线材规格为AWG#40 Micro-Coaxial，特性阻抗为50Ω，线束长度为200.0±5.0mm，线位定义为1-1，连接器相关型号为20454-220T。从产品工程应用来看，50Ω阻抗对于高速信号链路尤其重要，因为高速信号在线束中的传输不仅与导体本身有关，还受到阻抗连续性、连接器过渡结构、线束长度以及PCB走线等因素影响。该系列连接器采用小型化设计并面向高速信号应用，适合在空间受限的电子设备内部完成多通道高速信号连接。对于采购人员来说，在寻找替代线束时，也应尽量按照“连接器型号+Pin数+AWG线径+阻抗+长度+线位定义”进行对应，而不能仅凭“20Pin极细同轴线”进行替换。

---

为什么高压应用更要关注极细同轴线束的绝缘能力？

需要特别强调的是，额定电压与耐电压不是同一个概念。额定电压表示产品在规定条件下长期正常工作的电压等级，而耐电压通常属于短时间的绝缘强度验证项目，用于确认绝缘系统在测试条件下是否能够承受规定的电压而不发生击穿。因此，即使某款极细同轴线束的规格书中存在AC耐电压测试指标，也不能将该测试值直接理解成产品可以长期承受的工作电压。对于 I-PEX 83062-100B-01-D这类高速极细同轴线束，在涉及高电压、高电位差或者高压设备内部布线时，工程师应结合实际电路电压、绝缘结构、爬电距离与电气间隙、温升、环境条件以及整机安规要求进行综合验证。如果应用场景属于高压电源传输，那么通常应优先选择专门面向高压电源用途设计的线缆，而不能简单使用高速Micro-Coaxial线束进行替代；如果所谓“高压环境”只是设备内部存在一定电压，同时线束实际承载的是高速数据、显示或控制信号，则可以根据具体电气参数进行针对性评估。

---

选型和兼容与替代方案参考及建议

对于需要进行国产替代、第二供应商导入或者批量采购的客户，建议将 I-PEX 83062-100B-01-D作为明确的产品料号/型号基准，从连接器匹配和线束电气参数两个层面进行验证。尤其需要确认20454-220T连接器匹配关系、20Pin数量、AWG#40线材、50Ω特性阻抗、200mm长度以及1-1线位定义，同时对端子压接、焊接/组装可靠性、插拔配合、高速信号完整性及实际工作环境进行样品测试。对于高速链路，替代产品还应关注插入损耗、回波损耗、串扰以及阻抗一致性，而涉及高电压应用时，则需要进一步确认额定工作电压和绝缘安全指标。基于极细同轴线束的生产制造能力，我们公司可提供：I-PEX 83062-100B-01-D兼容替代线束方案，可围绕客户实际设备需求，对极细同轴线束的连接器、线材规格、长度、Pin数量及线位定义等进行匹配，为工程开发、样品验证及批量采购提供国产替代线束支持。

---

高速信号线束与高压电源线束需要区别对待
极细同轴线并不是专门用于“高压传输”的线材，其核心价值在于小型化、高密度和高速信号传输。对于 I-PEX 83062-100B-01-D而言，其20P、AWG#40、50Ω、200mm以及1-1线位定义等参数共同构成了具体的线束规格，配套连接器型号为20454-220T。当设备存在高电压工作环境时，不能单纯依据耐电压测试值判断能否使用，而应根据实际工作电压、绝缘要求和整机安全规范进行验证。对于工程师，正确的选型能够降低高速信号和电气可靠性风险；我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。对于采购人员，则应围绕具体产品料号/型号进行参数对标和替代验证，从而在保证兼容性与可靠性的基础上实现稳定采购和国产替代。
