I-PEX 83063-100B-01-D：面向高密度高速设备的极细同轴线束方案

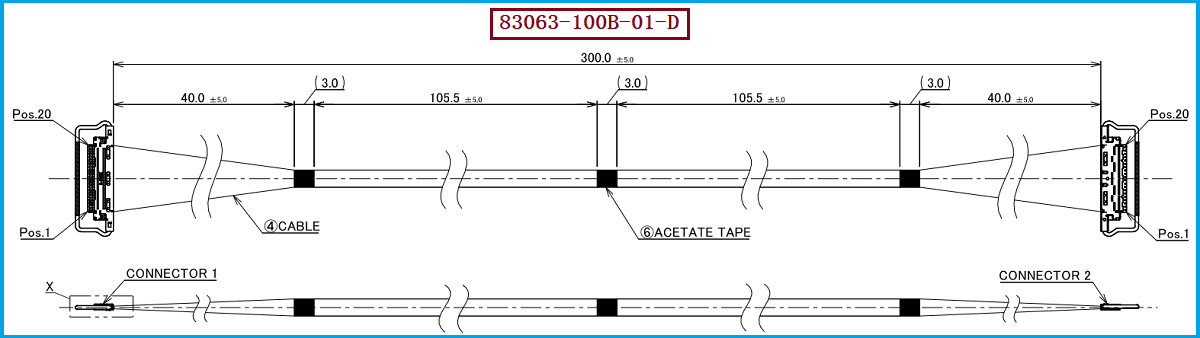

在笔记本电脑、显示设备、工业视觉、AI设备及其他空间高度受限的电子产品中，内部高速信号连接既需要满足高速传输，又需要兼顾线束体积、布线空间和连接可靠性。I-PEX 83063-100B-01-D 属于 CABLINE®-VS 系列20Pin极细同轴线束，从相关产品资料来看，该产品采用 AWG#40、50Ω Micro-Coaxial Cable（极细同轴线），线束长度为 300mm，端接形式为1-1，适用于高密度高速信号连接场景。该款线束的线材端使用 20454-220T 连接器，连接器为 20PIN、0.5MM间距，与CABLINE®-VS系列的小型化结构相结合，可以在有限的设备内部空间中实现多路信号连接。对于工程师而言，选用此类极细同轴线束时不能只关注“20Pin”和“300mm”这些表面参数，还需要同时确认线材规格、特性阻抗、端接关系、连接器结构以及整条链路的信号完整性；对于采购人员而言，则需要进一步关注产品料号、连接器型号和规格是否能够与现有设备进行准确匹配。

---

极细同轴可以用于充电线吗？关键在于区分“高速信号线”和“电源线”

“极细同轴可以用于充电线吗？”是很多工程人员在进行小型化设备设计时容易产生的疑问。从原理上来说，极细同轴线本身也能够传输电流，但它的主要优势并不是承担大功率电源传输，而是利用同轴结构实现高速、高频信号的稳定传输。以 I-PEX 83063-100B-01-D 所采用的 AWG#40 极细同轴线为例，其导体尺寸非常细，更适合高速信号传输、显示信号及其他高频数据连接；如果将其直接作为普通USB充电线中的主要电源线使用，通常并不是理想方案，因为充电应用尤其是高功率快充对载流能力、温升和压降具有更高要求。因此，在工程设计中应明确区分“数据传输”和“电源供电”：极细同轴线可以参与某些同时存在信号与供电需求的复杂线束设计，但如果目标是大电流、高功率充电，通常应该采用与目标电流相匹配的电源导线，而不是单纯使用AWG#40极细同轴线替代传统充电电源线。对于采购和研发人员来说，这也是判断极细同轴线是否适合某一应用的重要边界。

---

选型和兼容与替代方案参考及建议：不要只看Pin数，还要看连接器与高速性能

对于需要替代 I-PEX 83063-100B-01-D 的项目，建议工程师首先确认原产品的核心组合关系，即 20PIN + 0.5MM Pitch + AWG#40 + 50Ω + 300mm + 1-1端接，同时确认线材端连接器型号为 20454-220T。其中，20PIN和0.5MM间距决定了线束的连接器空间尺寸与接口匹配关系，AWG#40及50Ω则直接关系到高速信号传输性能，300mm长度又会对插入损耗、回波损耗、串扰等信号完整性指标产生影响。因此，国产替代并不是简单地按照原线束长度剪线并重新压接，而应从线材、连接器、端接工艺、阻抗控制、屏蔽结构和成品测试等多个环节进行综合验证。对于采购人员而言，在询价和供应商导入阶段，建议将产品料号/型号、连接器型号、PIN数、Pitch、AWG、长度、端接方式以及高速性能验证作为核心确认项目。我们公司可提供：I-PEX 83063-100B-01-D兼容替代线束方案，可围绕原产品的规格要求进行极细同轴线束设计、加工制造与兼容替代，为客户提供从线材加工、连接器端接到成品线束的国产化供应选择。

---

为什么高速设备更适合极细同轴线束：小型化并不意味着牺牲信号质量

对于工程师来说，极细同轴线束的价值并不仅仅是“线更细”。在高速数字设备内部，随着信号速率不断提升，线路之间的串扰、电磁干扰、阻抗连续性以及传输损耗都会越来越受到关注。极细同轴线通过“中心导体+绝缘介质+屏蔽层”的结构，为高速信号提供相对稳定的传输环境，同时可以借助较小的线径降低线束整体占用空间。I-PEX 83063-100B-01-D 采用20路AWG#40极细同轴结构，并配套 20454-220T、20PIN、0.5MM间距 的线材端连接器，因此特别适合对内部空间、信号传输和连接密度同时有要求的设备。对于工业相机、机器视觉、显示模块、笔记本电脑及其他高速电子设备而言，工程师在进行线束设计时，应把机械空间、信号完整性和连接可靠性放在同一个设计体系中考虑，而不是单纯追求线材越细越好。

---

从“能不能替代”走向“能否稳定替代”
I-PEX 83063-100B-01-D 是一款具有明确规格组合的20Pin极细同轴线束，其核心特征可以概括为 AWG#40、50Ω、300mm、20PIN、0.5MM Pitch以及1-1端接，线材端配套连接器型号为 20454-220T。对于“极细同轴可以用于充电线吗”这一问题，更准确的答案是：极细同轴并非不能承载电流，但其核心定位是高速信号传输，并不适合在没有经过载流、温升和压降验证的情况下直接作为大功率充电电源线使用。对于需要进行国产替代的客户，则应重点关注连接器匹配、线材规格、阻抗控制、端接精度及高速信号完整性。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。我们公司持续专注于极细同轴线束产品的研发与制造，可针对 I-PEX 83063-100B-01-D 提供兼容替代线束方案，帮助客户在满足产品结构与性能需求的基础上，探索更加灵活的国产化供应选择。
