I-PEX 82869-100B-02-D：面向高密度高速设备的极细同轴线束方案

在笔记本电脑、平板电脑、显示模组及其他轻薄型电子设备中，高速信号既要求较高的传输质量，又受到内部空间和布线尺寸的严格限制。I-PEX 82869-100B-02-D属于 CABLINE®-CA II 系列 50Pin 极细同轴线束参考方案，采用 AWG#40 极细同轴线，线材端配套使用 I-PEX 20680-050T-01 连接器组件，适用于高密度、高速信号传输场景。对于工程师而言，这类线束的价值不仅在于“能连接”，更重要的是在有限空间内兼顾信号完整性、屏蔽性能、机械可靠性和装配效率；对于采购人员而言，则需要重点关注料号、Pin数、线径、长度、端接方式以及连接器匹配关系。

---

极细同轴线束的工作原理是什么？核心在于“传输+屏蔽+阻抗控制”

极细同轴线束的基本工作原理，是利用中心导体传输高速电信号，绝缘层维持电气隔离，外部屏蔽层抑制电磁干扰，并通过合理的结构尺寸控制信号传输特性。当高速差分信号或高速数据信号进入线束后，信号沿中心导体向连接器另一端传播；同轴结构中的屏蔽层不仅可以降低外部噪声对信号的影响，也能够减少高速信号向周围电路的电磁辐射。因此，与普通离散导线相比，极细同轴线更适合对信号完整性要求较高的应用。对于工程师来说，实际设计时还需要综合考虑线材AWG、特性阻抗、信号频率、线长、弯折半径、连接器端接以及屏蔽连续性等因素，而不是单纯依据“线越细越好”进行选型。AWG#40在满足小型化布线需求的同时，也需要结合具体电气指标进行匹配验证。

---

从工程与采购角度看：连接器、线材和端接工艺必须形成完整匹配

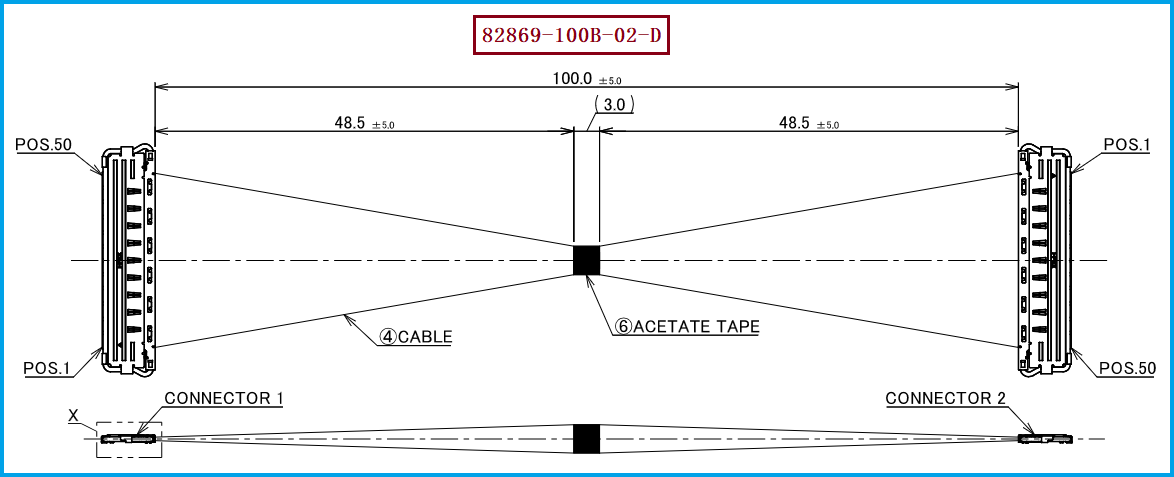

I-PEX 82869-100B-02-D对应的是50Pin极细同轴线束方案，其线材端使用 20680-050T-01，配合 CABLINE®-CA II 系列连接器体系进行高速信号连接。该系列采用0.4mm级高密度间距设计，并强调高速传输、屏蔽以及可靠锁定等特性，因此线束制造不能只关注连接器外形是否“能插上”，还需要确保端子排列、线序、线材规格、端接尺寸和屏蔽结构保持一致。对于工程师，建议在样品验证阶段重点确认插拔配合、导通性能、阻抗及高速信号完整性、机械保持力和弯折可靠性；对于采购人员，则应将I-PEX 82869-100B-02-D、20680-050T-01、AWG#40、50Pin以及实际线长作为供应商询价和技术确认的重要依据。我们公司可提供：I-PEX 82869-100B-02-D兼容替代线束方案，可根据客户设备结构、线长、线序及批量需求进行极细同轴线束制造与配套开发。

---

选型和兼容与替代方案参考及建议

在进行 I-PEX 82869-100B-02-D 的兼容或国产替代时，建议不要仅按照料号进行简单替换，而应从“连接器匹配+线材规格+电气性能+机械尺寸+应用验证”几个方面综合确认。尤其是本方案采用 AWG#40 极细同轴线，并使用 20680-050T-01 线材端连接器，因此替代线束需要重点确认连接器配合尺寸、Pin数及线序是否一致，同时对线材的特性阻抗、衰减、串扰、屏蔽连续性以及端接质量进行验证。对于高速显示及高速数据应用，还应结合实际传输速率和设备平台进行信号完整性测试。对于采购端，如果原厂交期、成本或供应稳定性存在压力，可以优先寻找具备极细同轴线束自主制造能力、连接器兼容开发能力和批量生产经验的供应商，并通过样品→性能测试→小批量→量产的方式完成替代导入。

---

极细同轴线束的竞争力来自整体方案，而不仅是一根线
I-PEX 82869-100B-02-D是一款具有代表性的50Pin极细同轴线束方案，其 AWG#40线材+20680-050T-01连接器组合体现了高速、高密度电子设备对“小型化、信号完整性和可靠连接”的综合需求。极细同轴线束真正的工作原理并不只是完成电信号传输，而是通过同轴结构、屏蔽设计、阻抗控制和高精度端接共同构建稳定的高速信号通道。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。对于正在进行国产替代、供应链优化或新产品开发的工程师与采购人员而言，选择具备自主制造和定制开发能力的极细同轴线束供应商，可以在保证兼容性的同时进一步提升交付和成本控制能力。
