面向高速设备内部连接，重新认识极细同轴线束的价值
随着笔记本电脑、高分辨率显示设备、工业相机、机器视觉、AI计算设备及其他高速电子产品不断提升数据传输速率，设备内部连接对线束的要求已经从“能够导通”逐渐转向“能够稳定传输高速信号”。在这一背景下，极细同轴线束凭借同轴结构、独立屏蔽、高频阻抗控制以及较好的抗串扰能力，成为高速信号内部连接的重要解决方案。以 I-PEX CABLINE®-CA系列为例，其采用0.4mm超细间距、水平对插结构，并针对高速信号传输进行设计，系列产品最高可支持32Gbps/Lane PAM4。此次对应的产品为 I-PEX 82651-100B-02-D，属于30Pin、AWG#40、长度300mm、1-N线序的极细同轴线束。对于工程师而言，这类产品的核心价值不仅在于“小”，更在于能够在有限的设备内部空间中兼顾高密度布线与高速信号完整性；对于采购人员而言，则意味着在选购替代线束时，需要同时关注产品料号/型号、连接器、线规、长度、线序以及高速性能，而不能只按照普通排线的方式进行简单替换。

---

为什么极细同轴线束更适合高频传输？
极细同轴线束之所以适合高频传输，与它自身的结构密切相关。普通平行线在高速信号传输过程中，容易受到相邻线路之间电磁耦合、串扰以及外部噪声的影响，而极细同轴线通常由中心导体、绝缘层、屏蔽层及外部结构组成，每一根信号通道都具有相对独立的传输环境，有利于控制特性阻抗并降低外部干扰和通道之间的相互影响。当信号频率不断升高时，信号完整性问题会更加明显，连接器、线材、端接结构以及线束长度都会对插入损耗、回波损耗、串扰和波形质量产生影响。因此，极细同轴线并不是简单依靠“线径更细”实现高速传输，而是通过精细的线缆结构、屏蔽方式、阻抗控制以及连接器匹配形成完整的高速传输链路。尤其在0.4mm Pitch高密度连接器配合下，极细同轴线束能够帮助工程师在有限空间内实现多通道高速信号传输，这也是它成为高频、高速、小型化设备内部连接优选方案的重要原因。

---

三、I-PEX 82651-100B-02-D：30Pin、300mm、AWG#40的高速极细同轴线束

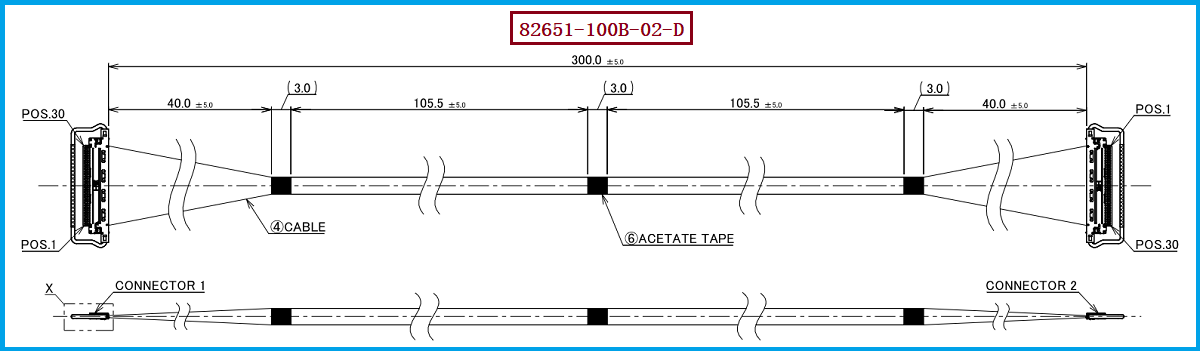

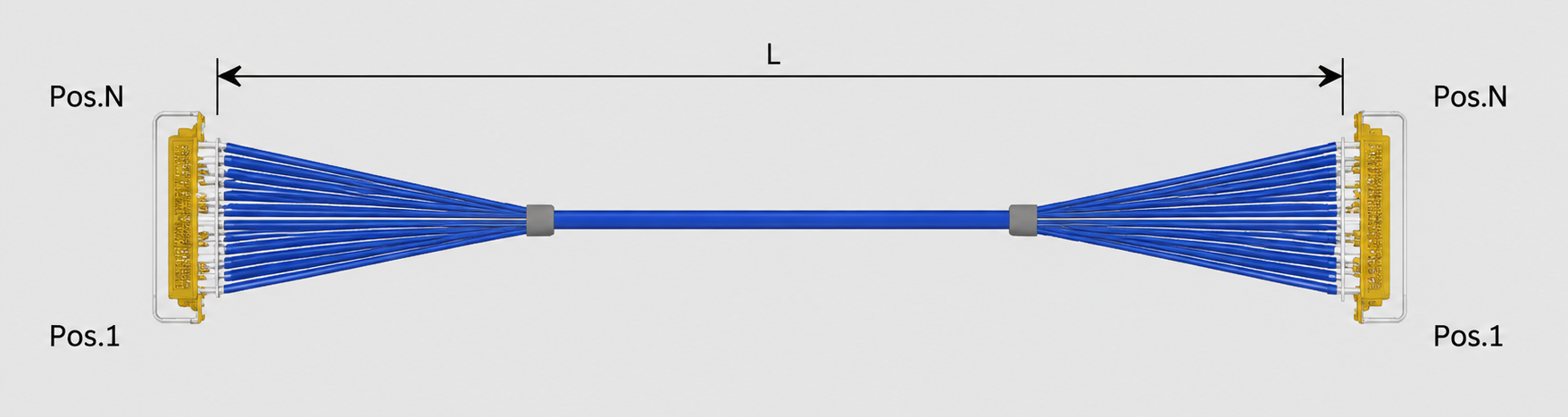

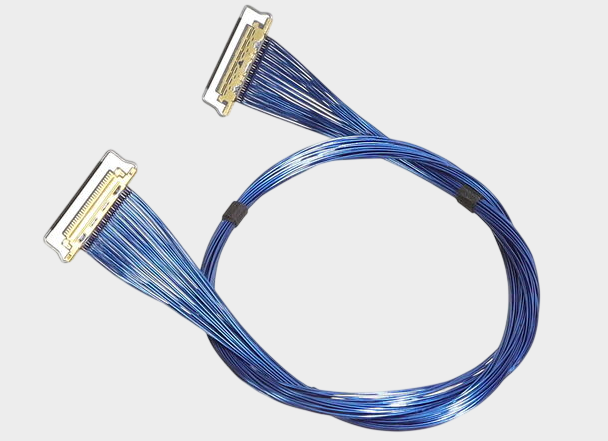

本次产品对应的极细同轴线束产品料号/型号为 I-PEX 82651-100B-02-D，其核心规格为30Pin、0.4mm Pitch、AWG#40 Micro-Coaxial极细同轴线、300mm长度以及1-N线序。在线材端连接器方面，使用的连接器型号为 20634-130T-02，该型号属于CABLINE-CA Plug Housing 30Pin规格；对于线材匹配而言，线材端连接器可适配的线材规格为 AWG#40。这几个参数对于工程师进行BOM确认、结构设计、PCB布局和线束选型具有直接参考意义，也对于采购人员进行供应商询价、样品核对和替代料确认非常关键。尤其是300mm线长已经属于需要认真关注高速信号完整性的规格，实际替代时不能只验证Pin数和外观尺寸，还需要综合确认线材结构、阻抗特性、端部加工精度、连接器装配状态以及高速信号性能。我们公司可提供：I-PEX 82651-100B-02-D兼容替代线束方案，可围绕30Pin、AWG#40、300mm、1-N等核心规格进行极细同轴线束的生产制造及兼容替代开发，为工程师提供样品验证、规格匹配及批量应用方面的支持。

---

四、选型和兼容与替代方案参考及建议
对于准备使用或替代 I-PEX 82651-100B-02-D 的工程师和采购人员，建议首先确认连接器型号是否匹配，即线材端连接器需要重点核对 20634-130T-02；其次确认线材规格，本产品对应的线材端连接器可适配 AWG#40，替代方案也应重点确认实际使用的极细同轴线规格是否一致。在此基础上，还需要确认30Pin数量、0.4mm Pitch、300mm长度以及1-N线序，避免出现“连接器能插上但线序不一致”或者“尺寸一致但高速性能不达标”的情况。对于高速应用，建议在样品阶段进一步进行导通、绝缘、耐压、接触可靠性以及高速信号完整性等方面的验证，尤其关注不同线材、不同加工工艺和不同线长带来的插入损耗、回波损耗、串扰及阻抗变化。对于采购部门而言，除了比较单价，还应重点考察供应商是否具备极细同轴线束的稳定生产能力、端子压接/组装能力、品质管控能力和批量交付能力，从而降低后期项目导入和量产阶段的供应风险。

---

高速、小型化趋势下，极细同轴线束仍具有重要应用价值
I-PEX 82651-100B-02-D是一款具有明确规格定位的CABLINE®-CA 30Pin极细同轴线束，其核心配置为30Pin、AWG#40、300mm、1-N，线材端使用的连接器型号为20634-130T-02，连接器可适配的线材规格为AWG#40。极细同轴线束的优势并不仅仅体现在体积小、重量轻，更重要的是其结构有利于高速信号传输过程中的阻抗控制、抗干扰及串扰抑制，因此特别适合空间受限且对信号完整性要求较高的电子设备。随着高速显示、机器视觉、AI计算、工业设备等应用持续发展，工程师在设计内部高速连接方案时，对线束的高速性能、连接器匹配和可靠性要求也会越来越高。我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。我们公司持续专注于极细同轴线束的生产制造及兼容替代方案开发，可针对 I-PEX 82651-100B-02-D 提供兼容替代线束方案，帮助客户在满足结构、电气及高速传输要求的基础上，实现更灵活的供应选择。
