100mm极细同轴线束，为高速设备内部连接提供更可靠的信号通道

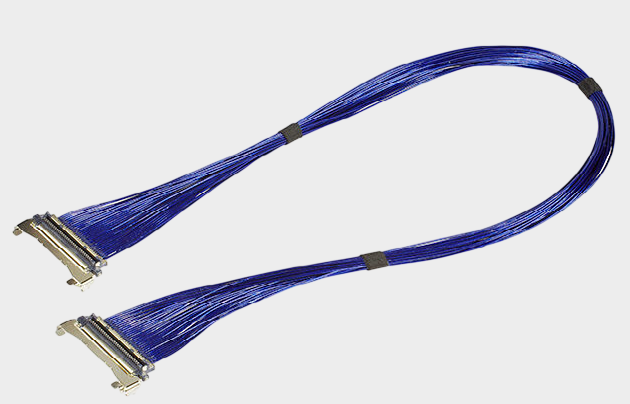

在笔记本电脑、高性能显示设备、工业视觉、AI终端、高速计算设备以及其他小型化电子产品中，内部高速信号传输对线束的尺寸、传输性能、抗干扰能力和装配可靠性提出了越来越高的要求。本文重点介绍的 I-PEX 82187-100B-02-D，属于CABLINE®-UM系列30Pin极细同轴线束方案，采用40AWG Micro-Coaxial极细同轴线，标准长度为100MM，线材端配套使用的连接器型号为 20878-030T-01。该方案所对应的连接系统采用0.4mm超细间距设计，并具备ZenShield®全屏蔽、机械锁扣等结构特点，在有限的设备内部空间中实现高密度、高速率和相对稳定的信号连接。对于工程师而言，这类极细同轴线束的价值不仅在于“线做得更细”，而在于通过同轴结构、屏蔽结构以及连接器结构协同工作，在满足轻薄化设计的同时兼顾高速信号完整性；对于采购人员而言，则需要重点关注产品料号、Pin数、线径、长度、端接连接器以及实际装配尺寸是否能够与原设计方案准确匹配。

---

为什么说极细同轴线比FPC更抗干扰？核心在于“独立屏蔽+稳定阻抗”

在高速信号传输场景下，为什么越来越多工程师会考虑使用极细同轴线束替代传统FPC软排线？关键原因之一就是信号通道的电磁屏蔽方式不同。FPC通常通过平行铜箔走线传输信号，其高速差分线虽然也可以进行阻抗控制，但当线路密度增加、信号速率提高以及设备内部存在Wi-Fi、蓝牙、电源模块、DC-DC转换器、处理器等复杂噪声源时，串扰、EMI以及信号完整性问题会更加突出。极细同轴线则将信号导体与绝缘层、屏蔽层等结构进行组合，使每一根高速信号通道拥有相对独立的电磁环境，同时通过屏蔽层降低外部噪声耦合，也能够减少不同信号通道之间的相互干扰。尤其是CABLINE®-UM连接器采用ZenShield®全屏蔽及多点接地设计，可以进一步增强连接器区域的屏蔽连续性。因此，从高速信号工程角度来看，极细同轴线的优势并不是简单地理解为“所有情况下都比FPC抗干扰”，而是其同轴屏蔽结构+阻抗控制+连接器屏蔽结构能够为高速信号提供更适合的传输环境。当设备从普通低速信号向USB4、Thunderbolt、高速显示、工业视觉图像等高速应用升级时，这种结构优势会更加明显。

---

从工程师与采购视角看，82187-100B-02-D应该重点确认哪些参数？

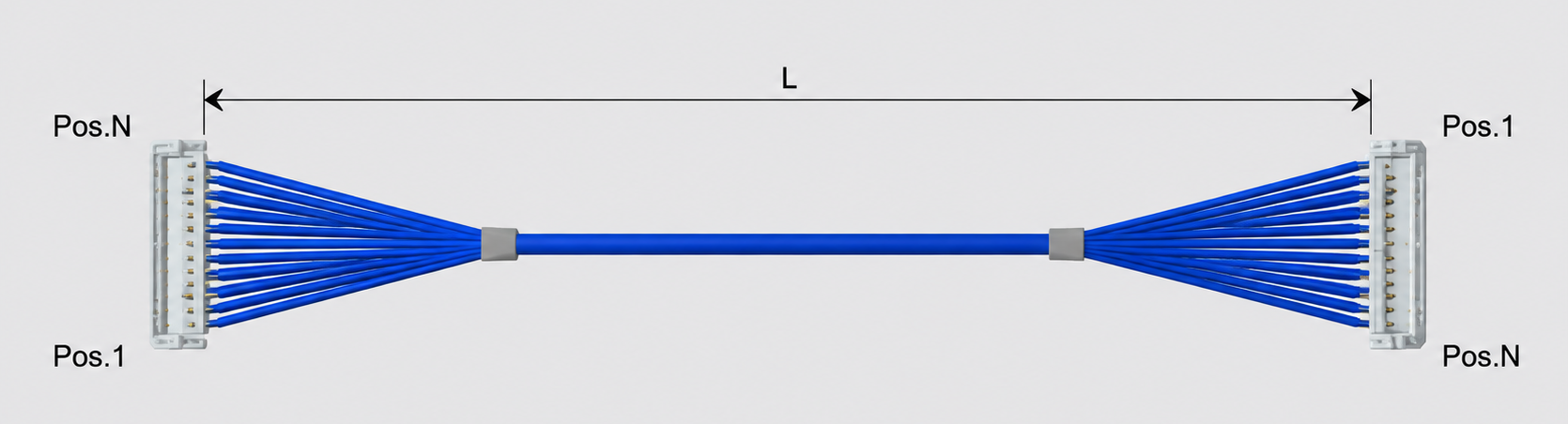

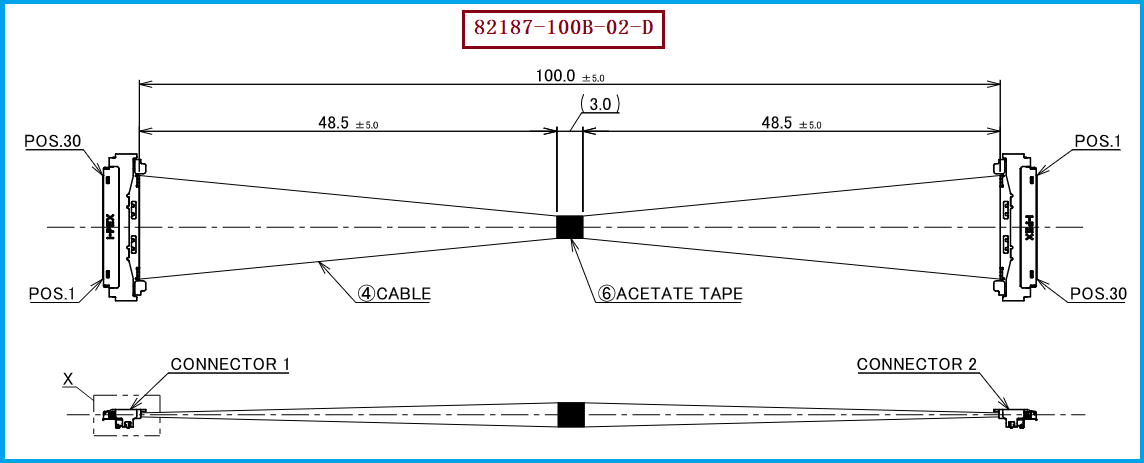

对于需要进行产品导入、BOM替换或国产化选型的工程师来说，I-PEX 82187-100B-02-D不能只按照“30Pin线束”进行判断，而应该从完整连接方案进行核对。该产品属于30Pin、40AWG、100MM、1-N结构的极细同轴线束，其配套线材端连接器型号为20878-030T-01；对应CABLINE®-UM系列连接器采用0.4mm Contact Pitch，配合高度约为2.2±0.15mm，并针对高速信号应用提供ZenShield®全屏蔽和Mechanical Lock机械锁扣结构。采购人员在询价和供应商评估时，应特别确认线束料号、线长公差、Pin数量、AWG规格、端子排列、连接器型号、出线方向、屏蔽结构以及端接工艺，而不能只比较单米线材价格。对于高速线束而言，连接器压接/端接质量、阻抗一致性、屏蔽连续性以及批次稳定性同样会直接影响最终产品性能。我们公司专注于极细同轴线束研发、生产与制造，可根据客户原有产品结构和技术要求进行线材、端接、长度及连接器配套方案匹配，我们公司可提供：I-PEX 82187-100B-02-D兼容替代线束方案，帮助客户在保持原有应用结构和性能需求的基础上进行国产化、供应链优化及成本控制。

---

选型和兼容与替代方案参考及建议：不要只看料号，更要看完整结构匹配

在实际选型和替代过程中，建议工程师首先确认原产品是否确实为I-PEX 82187-100B-02-D这一30Pin、40AWG、100MM、1-N规格，并进一步核对线材端使用的20878-030T-01连接器及对应板端连接系统。其次，需要对比替代产品的Pin数量、线径、长度、连接器外形尺寸、插拔方向、出线方式、屏蔽方式、阻抗要求以及高速传输性能；如果设备属于高速显示、工业视觉、高速摄像头、AI计算或其他对信号完整性要求较高的产品，还应进一步进行插损、回损、串扰、阻抗一致性及实际系统高速信号测试。对于采购端而言，如果希望寻找国内极细同轴线束供应商进行替代，建议不要简单以“同规格线材”作为采购标准，而应要求供应商按照原产品进行连接器兼容性、线束尺寸、端接工艺、屏蔽性能及批量一致性验证。我司可围绕I-PEX 82187-100B-02-D提供兼容替代极细同轴线束，并可根据客户实际需求对线长、线材规格、端接结构和整体线束方案进行匹配开发，为工程师提供样品验证、小批量试产及批量生产支持。

---

从FPC到极细同轴线：高速、小型化设备的连接方式正在不断升级
随着AI设备、高速计算、高刷新率显示、工业视觉和智能终端持续向高速化、轻薄化发展，设备内部连接已经不再只是追求“能够导通”，而是更加重视高速信号完整性、EMI/EMC、空间利用率以及长期连接可靠性。极细同轴线束通过单通道屏蔽、良好的阻抗控制以及连接器端的屏蔽设计，为高速信号传输提供了更加独立和稳定的传输环境；同时，40AWG等极细线材又能够满足设备内部高密度布线需求。对于需要替代原I-PEX线束、降低供应链依赖或寻找国产化供应商的客户而言，I-PEX 82187-100B-02-D可以作为明确的参考对象，从料号、30Pin结构、40AWG线材、100MM长度以及20878-030T-01线材端连接器等关键参数逐项进行匹配验证。我们公司专注于极细同轴线束制造，可提供针对该型号的兼容替代方案，并根据客户产品结构和应用需求进行定制化生产。I-PEX 82187-100B-02-D是一款面向高密度、高速信号连接需求的30Pin、40AWG、100MM极细同轴线束，其线材端采用20878-030T-01连接器。与传统FPC方案相比，极细同轴线在高速信号应用中的核心价值主要体现在独立屏蔽结构、阻抗控制、降低串扰以及改善EMI环境等方面，特别适合对信号完整性和空间布局有较高要求的电子设备。对于工程师来说，应重点关注结构、电气性能和高速信号验证；对于采购人员来说，则应重点考察料号对应关系、连接器匹配、线束一致性、供应能力和长期批量交付能力。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。我们公司可提供 I-PEX 82187-100B-02-D兼容替代线束方案，专注于极细同轴线束的研发、制造与批量生产，为客户提供从样品验证到批量交付的极细同轴线束解决方案。
