20Pin极细同轴线束：面向高速差分信号的紧凑型连接方案

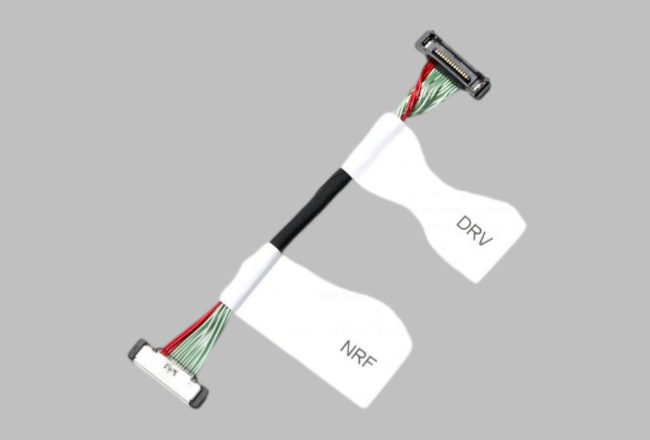

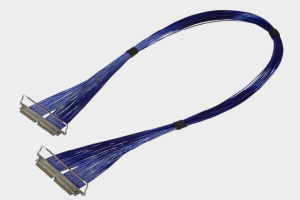

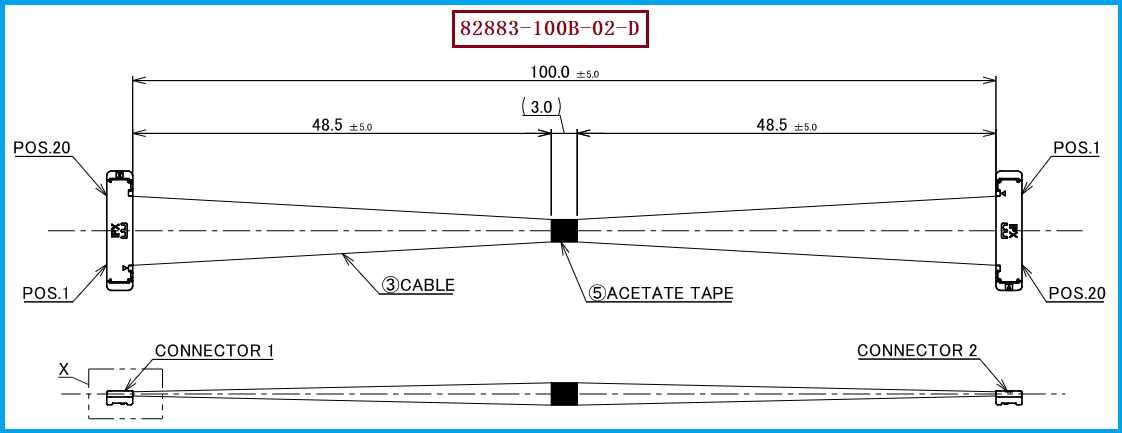

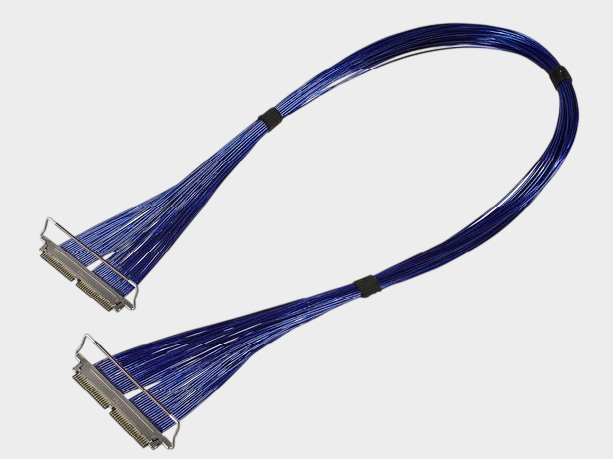

在笔记本电脑、显示模组、摄像头、AI视觉设备以及其他高速电子设备内部，差分信号传输不仅要求较高的数据速率，同时还受到安装空间、线束尺寸、EMI以及布线灵活性的限制。I-PEX CABLINE®-SS系列正是针对这类应用推出的极细同轴线连接方案，采用0.4mm端子间距、垂直直角连接结构和水平出线方式，连接器结合高度约1.65±0.2mm，在有限空间内能够实现较高密度的信号连接。针对本次介绍的 I-PEX 82883-100B-02-D，其属于CABLINE®-SS 20Pin极细同轴线束，采用Micro-Coaxial Cable AWG#40，长度100mm，线序为1-N；线材端使用的连接器型号为 20373-R20T-06。I-PEX官方型号资料也明确将82883-100B-02-D列为20Pin、40AWG、100mm、1-N的CABLINE®-SS评估线束。

---

极细同轴线束在高速差分信号中的应用，核心是保持信号完整性

对于高速差分信号而言，线束并不是简单承担“导电”的作用，而是整个高速互连链路的一部分。当数据速率提升以后，阻抗连续性、串扰、插入损耗、回波损耗以及屏蔽结构都会影响最终的信号质量。CABLINE®-SS官方给出的高速性能参考测试采用40Pin连接器、AWG#40 Micro-Coaxial Cable、45Ω、100mm线长以及GSSGSSG Pin Assignment，并以16Gbps/Lane作为高速应用参考。 对于工程师而言，这意味着在开发类似 82883-100B-02-D 的替代线束时，不能只关注“20Pin、100mm、AWG#40”这些外形参数，还需要关注极细同轴线的阻抗特性、芯线与屏蔽结构、端接一致性以及线序定义，使连接器、线材和PCB之间形成连续的高速差分传输链路。需要注意的是，官方45Ω属于特定高速测试条件，并不意味着所有CABLINE®-SS线束都可以脱离具体线材和结构直接标称为45Ω，因此实际项目仍应根据客户系统要求进行阻抗和SI验证。

---

AWG#40与0.4mm Pitch，让线束兼顾高速、密度与空间布局

在高速设备内部，线径越细并不意味着设计越简单，反而对加工精度、端接质量和阻抗控制提出了更高要求。CABLINE®-SS官方支持Micro-Coaxial Cable AWG36、AWG38、AWG40及AWG42，其中AWG42还特别标注需要注意特性阻抗匹配；同时，连接器还支持AWG34/AWG36 Discrete Wire，并具备一定的电源传输能力。 对于 I-PEX 82883-100B-02-D 而言，采用 AWG#40极细同轴线，能够在保持较小线束外径的同时满足高速差分信号布线需求。对于工程师来说，这类线束尤其适合设备内部空间紧凑、信号通道密集的应用；对于采购人员来说，则应重点确认线径、长度、Pin数量、Pitch、线序以及连接器型号是否与原设计完全对应，而不能仅依据“CABLINE-SS 20Pin”进行替换。

---

选型和兼容与替代方案参考及建议

如果客户原项目使用的是 I-PEX 82883-100B-02-D，进行兼容替代时建议首先确认20Pin、0.4mm Pitch、100mm长度、1-N线序以及AWG#40 Micro-Coaxial Cable等关键条件，同时核对线材端连接器 20373-R20T-06 与板端配套连接结构。I-PEX官方推荐料号中，20Pin对应的Plug Cable Assembly为20380-R20T-06，Plug Housing为20373-R20T-06，Metal Cover为2182-020-03，Receptacle为20374-R20E-31。 在实际替代开发过程中，还应根据客户设备的高速信号速率、走线空间、弯折路径和EMI要求，对线材结构及端接工艺进行匹配验证。我们公司可提供：I-PEX 82883-100B-02-D兼容替代线束方案，可根据客户实际项目需求，对20Pin极细同轴线束的线径、长度、线序及连接器配置进行对应开发，为工程验证、样品导入及批量采购提供配套支持。

---

从工程验证到批量采购：关注的不只是“能不能替换”

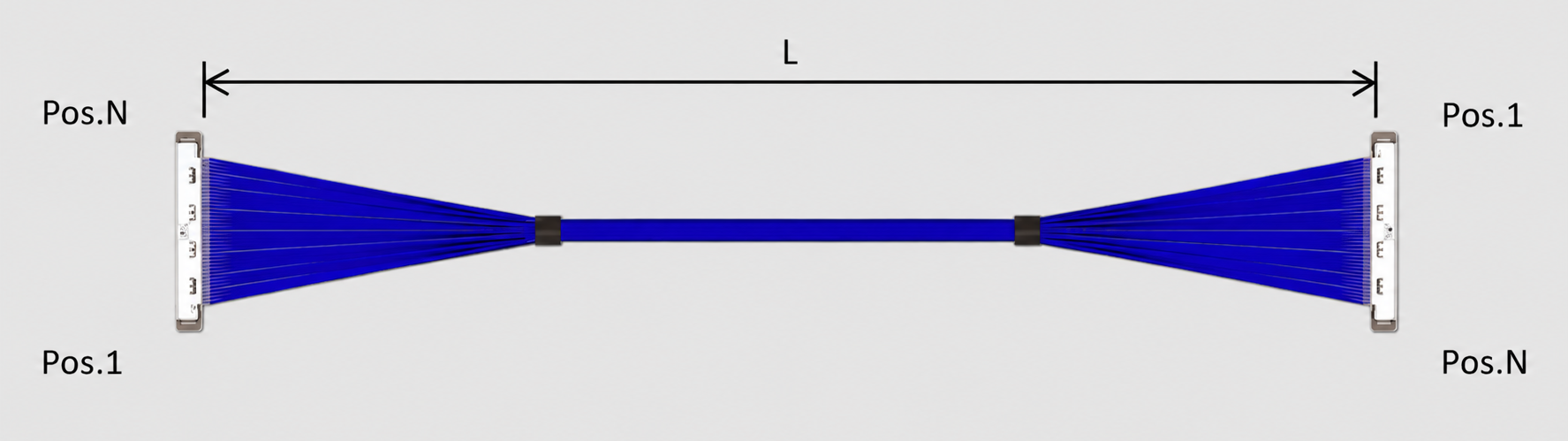

对于采购和研发人员而言，极细同轴线束的替代通常需要同时满足机械、电气和供应链三个层面的要求。机械方面需要保证连接器型号、Pin数、Pitch、出线方向和线束尺寸匹配；电气方面则应重点关注AWG#40线材、差分阻抗、信号完整性以及高速传输性能；生产和采购方面则需要进一步确认长度公差、线序、端接一致性、批次稳定性及交付能力。CABLINE®-SS官方资料显示，该系列支持10、14、20、30、32、35、40和50Pin规格，并提供不同长度及1-N、1-1等多种Harness型号，因此实际项目应以具体料号和图纸为依据进行选型。 I-PEX 82883-100B-02-D作为20Pin、AWG#40、100mm、1-N的CABLINE®-SS极细同轴线束，可以作为高速差分信号内部连接方案的具体参考。对于需要寻找兼容替代产品的客户，应围绕“连接器匹配+线材规格+高速信号完整性+批量一致性”进行综合确认，而不是单纯比较单价。
I-PEX 82883-100B-02-D是一款基于CABLINE®-SS平台的20Pin极细同轴线束，采用AWG#40 Micro-Coaxial Cable、100mm长度和1-N线序，线材端连接器型号为20373-R20T-06。其应用价值不仅体现在小型化，更重要的是能够服务于高速差分信号传输场景。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。对于工程师，重点应放在阻抗连续性、信号完整性、机械空间和连接可靠性；对于采购人员，则应重点确认具体料号、连接器、AWG、长度及线序等关键规格。通过针对性的兼容开发与验证，可以为使用CABLINE®-SS原厂线束的项目提供相应的替代线束选择。
