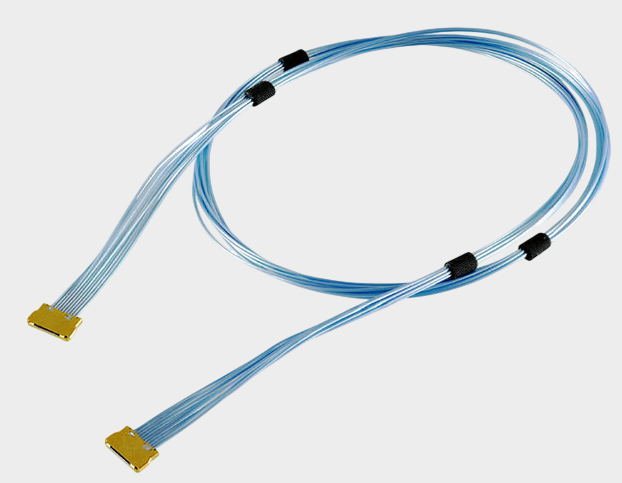

I-PEX 82684-100B-01-D产品简介

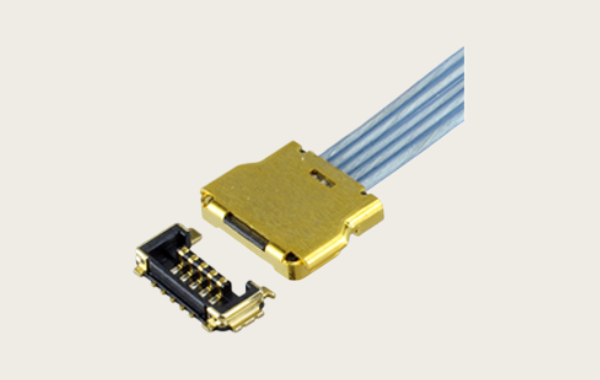

I-PEX 82684-100B-01-D是I-PEX旗下 CABLINE®-UY系列10Pin极细同轴线束组件，对应官方产品资料中的“CABLINE-UY 10pin micro-coaxial 42AWG L=200mm 1-1”规格，即采用10Pin、42AWG微同轴线、200mm线长以及两端1-1连接形式。从产品系列定位来看，CABLINE-UY主要面向内部空间紧凑、对高速信号连接及线束布置要求较高的电子设备。该系列连接器采用0.35mm端子间距、90°出线垂直插拔结构，最大嵌合高度仅约0.82mm，同时连接器深度约3.1mm，适合在狭窄空间中进行高密度连接。I-PEX官方资料还将CABLINE-UY定位为适用于高速数据传输的微型连接方案，因此82684-100B-01-D并非普通散线，而是针对小型化、高速信号连接需求设计的预制极细同轴线束。

---

82684-100B-01-D核心参数与应用优势

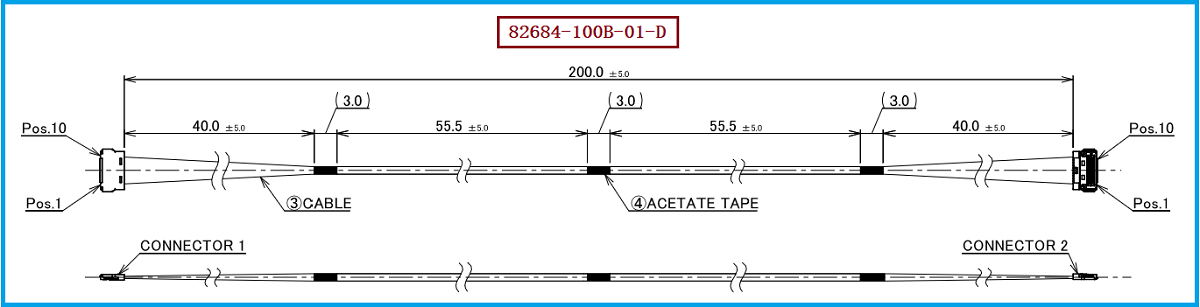

从官方2D资料及CABLINE-UY系列规格来看，82684-100B-01-D的核心特征可以概括为10Pin、42AWG、50Ω微同轴线、200mm长度、1-1端接结构。CABLINE-UY系列支持5Pin、10Pin和12Pin等配置，微同轴线可采用AWG 40或AWG 42，其中AWG 42在最多10个接点条件下的额定电流为0.35A/contact；系列参考传输速率最高可达到32Gbps/lane NRZ。官方资料同时列举了USB4、Thunderbolt、DisplayPort、V-By-One、HDMI、USB 3.2、eDP以及MIPI等高速接口标准作为相关应用参考。对于笔记本电脑、平板电脑、显示设备、便携式电子设备以及其他内部空间受限的智能终端而言，82684-100B-01-D这类极细同轴线束能够在有限空间内完成多通道信号连接，并借助预制线束结构降低设备内部布线的复杂度。需要强调的是，具体高速信号性能、阻抗及实际应用条件仍应依据对应设备的PCB设计、Pin Assignment、线束结构和完整SI验证结果确定。

---

选型和兼容与替代方案参考及建议

对于I-PEX 82684-100B-01-D的选型或兼容替代，建议首先确认10Pin数量、CABLINE-UY系列配套结构、200mm线长、1-1端接方式、42AWG 50Ω微同轴线、连接器方向、Pin Assignment以及整机内部安装空间，再进一步核对高速信号、电气性能和机械尺寸。特别需要注意的是，CABLINE-UY同系列存在多种相近料号，例如82683-100B-01-D为10Pin、42AWG、100mm、1-1结构，而82684-100B-01-D则对应200mm、1-1结构；另外，81787系列同样属于10Pin CABLINE-UY线束，但采用的是1-N连接形式，因此不同料号之间不能只根据Pin数相同就直接判断可以互换。 我们公司可提供 I-PEX 82684-100B-01-D兼容替代线束方案，可根据客户现有样品、原厂图纸或设备安装要求，对连接器、线材、线长、端接方式、Pin定义及整体结构进行匹配，并针对国产化替代、成本优化、批量采购及长期供货等需求提供相应的线束解决方案。

---

I-PEX 82684-100B-01-D是一款针对紧凑型高速电子设备设计的CABLINE-UY 10Pin极细同轴线束组件，其42AWG微同轴线、200mm线长、1-1双端连接、0.35mm连接器间距以及低嵌合高度，使其在空间受限、高密度以及高速信号连接场景中具有较好的应用价值。
我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于正在进行I-PEX原厂料号采购、国产替代、产品升级或供应链优化的企业而言，选型时不仅要关注型号是否一致，还需要对机械尺寸、电气参数、线束长度、端接形式及高速信号完整性进行综合验证。围绕CABLINE-UY系列及类似极细同轴线束，我们可提供从规格匹配、样品打样、兼容替代到批量供货的配套服务，为客户提供更灵活的线束国产替代选择。
