I-PEX 82677-100B-01-D：面向高密度高速信号传输的极细同轴线束

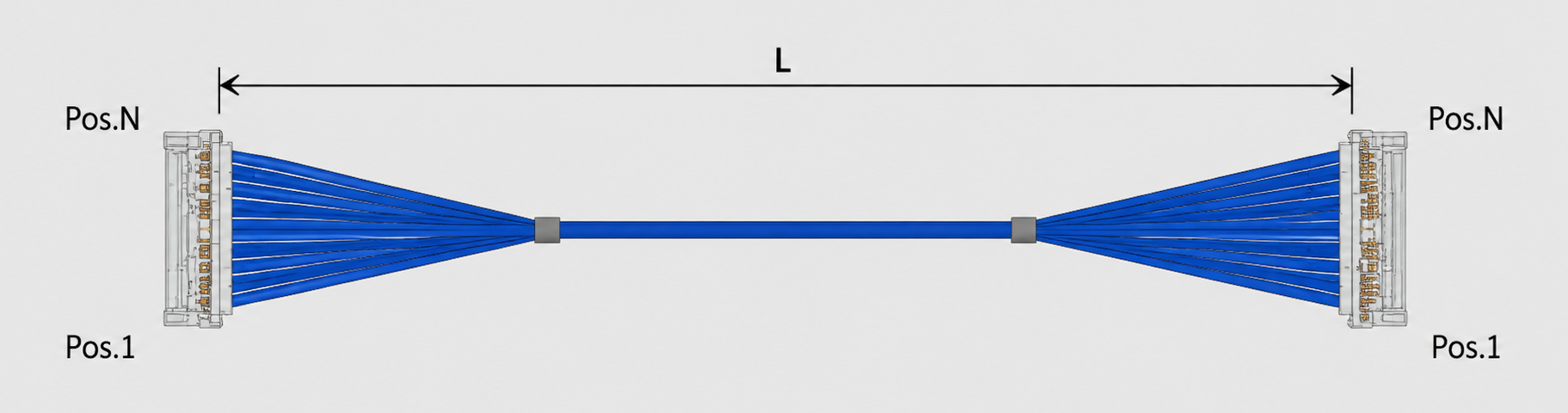

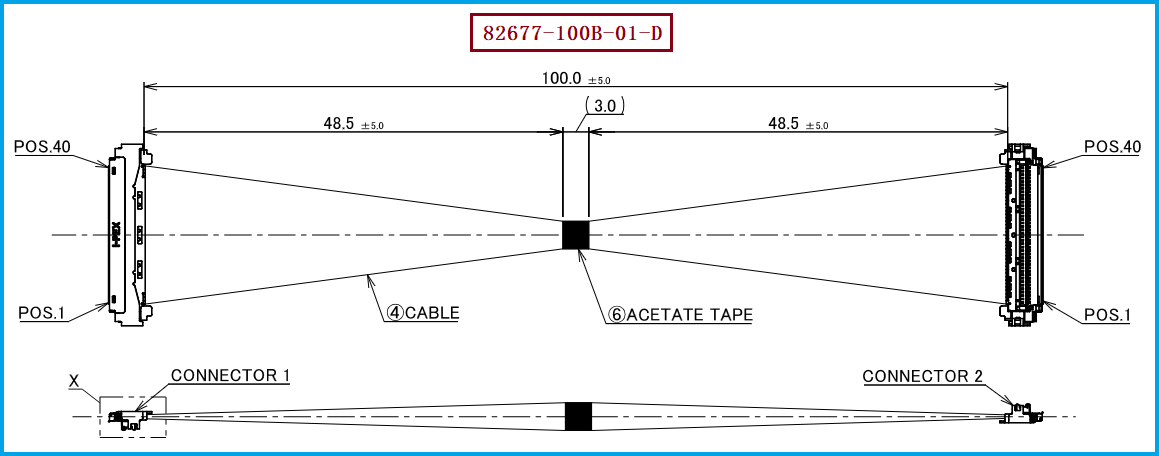

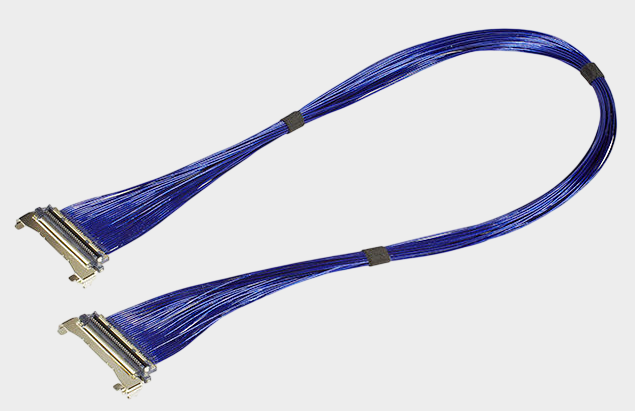

在高速摄像头、显示模组、视觉设备以及AI终端内部连接中，MIPI接口因其高速率、低功耗和高集成度被广泛采用。随着设备内部空间不断压缩，传统排线在信号完整性、串扰控制和布线灵活性方面逐渐面临挑战，极细同轴线束因此成为一种值得关注的高速互连方案。本次介绍的 I-PEX 82677-100B-01-D，属于 CABLINE®-UM 系列 40Pin、40AWG、1-1 Pin Assignment、100MM长度的极细同轴线束，其线材端配套连接器型号为 20878-040T-01。配套 CABLINE®-UM 连接器采用0.4mm Contact Pitch、Vertical Right Angle结构，支持Micro-Coaxial Cable，并具备ZenShield®全EMI屏蔽及Mechanical Lock机械锁扣设计；官方资料同时将MIPI列入其适用的高速接口标准范围。对于工程师而言，这类40Pin、100MM的极细同轴线束可以在有限空间内实现多路高速信号连接；对于采购人员而言，I-PEX 82677-100B-01-D也可以作为进行国产兼容替代、样品验证和供应链导入时的重要料号参考。

---

MIPI D-PHY和C-PHY有什么区别？选线首先要看“信号组织方式”

虽然D-PHY和C-PHY都属于MIPI高速物理层技术，但两者的信号组织方式并不相同，因此极细同轴线束不能简单地认为“同样都是MIPI，线束就可以通用”。D-PHY采用差分信号传输方式，典型结构包括Data Lane和Clock Lane，每个高速Lane通常由一对差分信号组成，因此在进行极细同轴线束设计时，需要重点关注差分对的阻抗一致性、Pair内匹配、Lane之间的长度差以及串扰控制。C-PHY则采用三线一组的三相编码传输方式，通常一个Trio由三根信号线构成，并不采用D-PHY那种独立Clock Lane的组织方式，因此在线束设计阶段，需要按照C-PHY Trio的拓扑和信号完整性要求进行三线组合、阻抗控制、长度匹配及串扰管理。换句话说，D-PHY选型重点更多集中在“差分Pair怎么组成、阻抗和匹配怎么控制”，而C-PHY则需要进一步关注“Trio怎么组成、三根线之间的对称性和一致性如何保证”。因此，工程师在选择极细同轴线束时，应先确认主控芯片、摄像头Sensor、显示器件或桥接芯片采用的是MIPI D-PHY还是C-PHY，再确定Lane/Trio数量，而不是仅根据Pin数量直接选型。

---

从工程设计角度看：极细同轴线束选型不能只看Pin数和长度

对于 I-PEX 82677-100B-01-D 这类40Pin、40AWG、100MM极细同轴线束，实际项目选型时还需要结合MIPI具体速率、Lane数量、信号拓扑、连接器Pin Assignment、线束长度以及系统允许的损耗和串扰指标进行综合判断。CABLINE®-UM连接器采用0.4mm超细间距，可支持30/40/50/60Pin等高密度方案，并支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coax规格；其中不同线径对应不同的电气能力和设计边界。因此，如果项目使用MIPI D-PHY，应重点确认差分Pair的组成和阻抗控制；如果采用MIPI C-PHY，则需要按照Trio结构重新规划信号分配，并确认三线之间的匹配和串扰性能。100MM并不意味着任何MIPI速率都可以直接使用，高速系统最终仍应通过实际的SI仿真、眼图、误码率以及整机测试进行验证。对于采购人员来说，则建议在询价时明确“连接器料号+Pin数+线径+长度+Pin Assignment+MIPI PHY类型”等信息，避免只采购一个外观相同的40Pin线束而造成实际信号定义不匹配。

---

选型和兼容与替代方案参考及建议

如果现有设计参考的是 I-PEX CABLINE®-UM 40Pin方案，并且需要采用 40AWG、100MM、1-1 Pin Assignment的极细同轴线束，那么 I-PEX 82677-100B-01-D可以作为对应的产品料号参考，其线材端使用的连接器型号为 20878-040T-01。但在进行国产替代时，建议工程师和采购人员不要只进行“料号对料号”的简单替换，而应从连接器匹配、Pin定义、线径、特性阻抗、屏蔽结构、线长、端接工艺及高速信号完整性等方面进行确认，尤其是MIPI D-PHY与C-PHY的应用，需要根据实际PHY架构重新核对线束Pin Assignment和信号拓扑。针对这类需求，我们公司可提供 I-PEX 82677-100B-01-D 兼容替代线束方案，可围绕原产品的连接器配套、40Pin结构、40AWG线材、100MM长度及高速信号应用需求进行极细同轴线束的兼容设计与生产制造，并可根据客户实际项目对线长、线材规格、Pin定义及端接形式进行匹配开发，为工程师提供样品验证和量产导入方面的替代方案参考。

---

D-PHY看差分对，C-PHY看Trio，极细同轴线束选型必须匹配PHY架构
MIPI D-PHY和C-PHY虽然都可以应用于高速摄像头、显示及视觉设备，但由于底层信号组织方式不同，极细同轴线束的选型思路也存在明显区别。D-PHY重点关注差分Pair、Clock/Data Lane、阻抗及长度匹配；C-PHY则更强调Trio结构、三线一致性以及对应的信号拓扑。因此，以 I-PEX 82677-100B-01-D（40Pin、40AWG、100MM、1-1）为代表的极细同轴线束，在用于MIPI项目时，应以实际PHY类型和系统高速信号要求为基础进行选型，而不能单纯依据Pin数或外观判断兼容性。我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系张经理：18913228573（微信同号）。对于需要降低供应链成本、实现国产替代或寻找第二供应来源的项目，选择具备极细同轴线束自主生产及高速互连方案开发能力的供应商，将有助于提高产品导入效率和供应链稳定性。
