随着工业视觉、人工智能边缘计算以及医疗影像设备的快速发展，电子设备内部的数据传输需求持续提升。与此同时，产品结构却在不断向轻薄化、小型化方向演进，这使得内部高速连接方案面临更高挑战。

在众多高速互连方案中，I-PEX 82662-100B-01-D极细同轴线束是一款具有代表性的Micro Coaxial Cable组件。虽然该产品主要用于评估与测试阶段，但其连接器架构、传输性能以及空间利用优势，对于工业相机、嵌入式终端及智能设备的设计选型具有较高参考价值。

---

一、为什么工业相机项目青睐82662-100B-01-D极细同轴线束？

在机器视觉系统中，图像传感器采集到的大量数据需要实时传输至主控平台进行分析和处理。一旦内部连接链路无法满足高速传输需求，便可能出现信号衰减、数据误码、图像延迟甚至丢帧等问题。

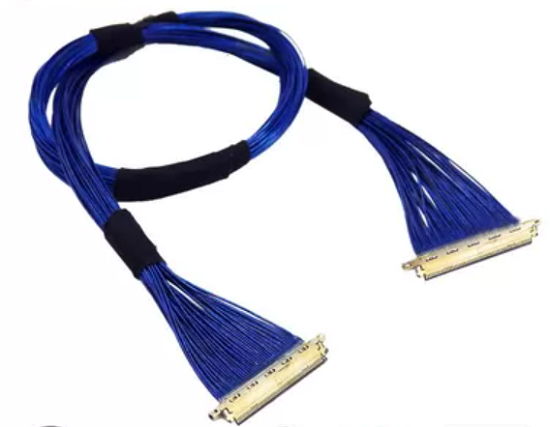

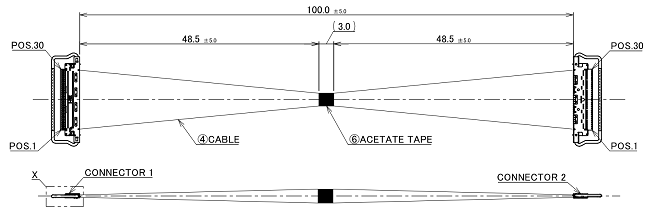

I-PEX 82662-100B-01-D采用：30Pin接口设计、100mm线长规格、1对1结构极细同轴线束组件、配套I-PEX 20634-130T-02连接器；其对应的连接器属于CABLINE-CA系列产品，采用0.4mm Pitch超细间距设计，能够在有限安装空间内实现高密度信号连接，并支持高速差分信号传输。

对于工业相机内部图像模组与主板之间的连接而言，这种方案既能够保证稳定的数据传输性能，同时还能满足设备轻量化、小型化的发展需求，因此被广泛应用于视觉系统设计之中。

---

二、高速互连方案在嵌入式设备中的实际意义

在嵌入式产品开发过程中，很多工程师往往将更多精力放在处理器、存储器或AI计算模块上，而忽略了内部连接系统的重要性。事实上，高速互连质量往往直接影响整机运行稳定性；例如，在某些边缘计算设备项目中，由于内部空间受限，初期采用传统FFC排线作为数据连接方案。随着系统带宽提升，高频信号传输过程中逐渐出现EMI干扰和信号完整性问题，最终不得不重新优化连接架构。

相比传统排线方案，Micro Coaxial Cable极细同轴线束具有明显优势：

2.1、独立屏蔽结构：每组信号拥有独立屏蔽层，可有效降低信号串扰，提高数据传输稳定性。

2.2、更强抗干扰能力：在工业现场存在电机、变频器、驱动器等高频干扰源的环境下，能够更好地保障信号质量。

2.3、支持高速差分传输：适用于高速图像数据、显示数据以及高速通信链路的传输需求。

2.4、柔性布线优势：线束柔软且弯折性能良好，有助于提升设备内部空间利用率，优化整机结构设计。

因此，类似I-PEX 82662-100B-01-D这样的极细同轴线束方案，已广泛应用于：工业视觉设备、AI边缘计算终端、工业机器人控制系统、医疗影像设备、嵌入式显示系统、智能检测设备等多个领域。

---

三、I-PEX 82662-100B-01-D选型要点及兼容替代方案

在高速线束选型过程中，很多项目首先关注Pin数和线长参数，但从实际开发经验来看，以下几个方面同样重要：

3.1、接口定义确认：确保连接器引脚定义与设备接口完全匹配，避免后期调试问题。

3.2、传输协议匹配：根据项目采用的LVDS、eDP、MIPI或其他高速协议进行对应评估。

3.3、安装空间评估：结合设备结构尺寸确认连接器高度、线束弯折半径及布线方向。

3.4、通道数量规划：I-PEX 82662-100B-01-D采用30Pin配置，适用于中等规模高速数据传输应用。如果项目需要更多信号通道，还可进一步评估：40Pin、50Pin、60Pin极细同轴线束等更高Pin数方案。

CABLINE-CA平台本身具备良好的系列扩展能力，对于后续产品升级及版本迭代具有较好的兼容性优势；同时，在实际量产阶段，许多客户不会直接采用原厂评估线束，而是根据设备结构进行定制化开发。针对I-PEX 82662-100B-01-D规格，我们可提供兼容型极细同轴线束定制服务，包括：兼容连接器选型、线材规格调整、线束长度定制、端子压接与组装加工、样品开发与批量生产，帮助客户完成从研发验证到量产导入的全过程支持。

---

随着工业视觉、智能制造和嵌入式设备不断向高速化和小型化发展，内部高速互连方案的重要性愈发突出；I-PEX 82662-100B-01-D极细同轴线束搭配20634-130T-02连接器，凭借30Pin高密度设计、0.4mm Pitch结构以及优异的高速传输能力，在空间利用率、信号完整性和系统可靠性之间实现了良好的平衡。

我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
