不同Pitch怎么选？工程师不能只看“间距越小越好”

在笔记本电脑、显示设备、工业计算机及高速数据设备持续向轻薄化、高密度化发展的今天，Pitch（触点间距）已经成为工程师选择极细同轴线连接方案时的重要参数。0.3mm、0.35mm、0.4mm、0.5mm等不同Pitch，并不是简单的“越小越先进”，而应该结合设备内部空间、Pin数量、线材规格、连接器结构、信号速率以及生产工艺综合判断。对于工程师而言，更小Pitch通常意味着更高的连接密度和更紧凑的空间利用，但同时也会对连接器精度、线材端接和装配一致性提出更高要求；对于采购人员而言，则不能只按照Pin数或连接器外观寻找替代品，而需要把Pitch、Pin数、AWG、线长、线位、端连接器及电气性能作为完整的选型条件。换句话说，选择极细同轴线束时，真正需要寻找的不是“最小Pitch”，而是与产品结构和高速传输需求最匹配的Pitch方案。

---

I-PEX 82698-100B-01-D：40P + AWG #40，兼顾高密度与高速传输

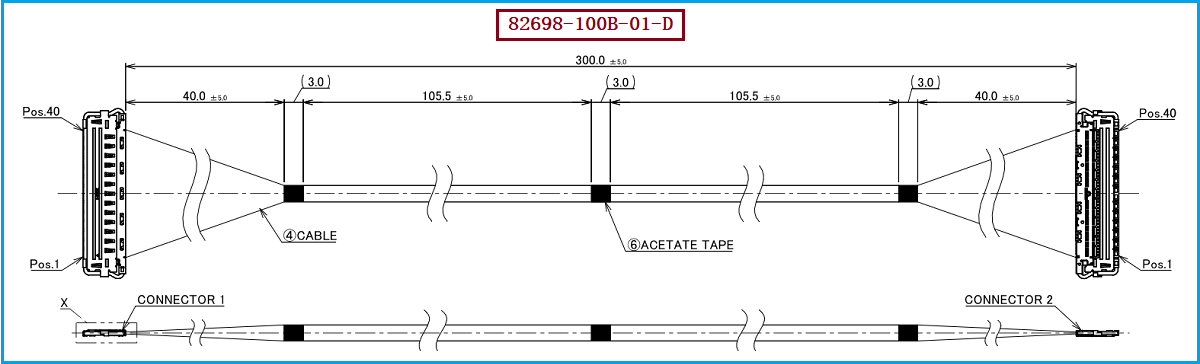

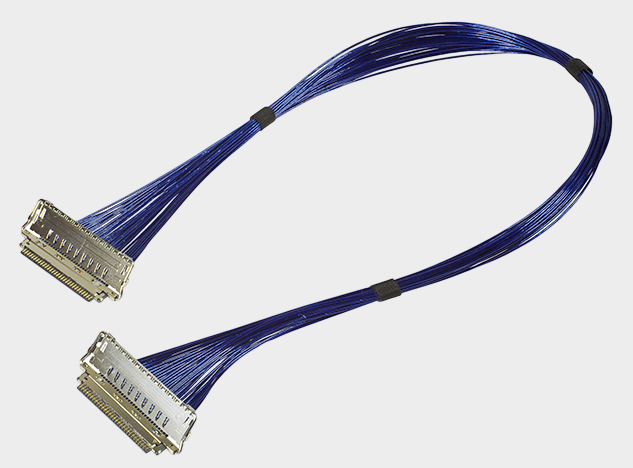

本次介绍的产品为I-PEX 82698-100B-01-D，对应CABLINE®-VS II系列40P极细同轴线束，标准配置为40P、AWG #40 Micro-Coaxial Cable、300mm长度、1-1 Line Position。其线材端配套使用的连接器型号为20847-040T-01。 从工程应用角度看，40P意味着能够在较为紧凑的连接区域内实现多通道信号传输，而AWG #40极细同轴线则有助于降低线束占用空间、适应设备内部精细化走线。对于工程师而言，I-PEX 82698-100B-01-D的价值并不是单纯追求更小尺寸，而是在40P高密度连接基础上，通过对应的连接器结构、线材规格及整体线束设计满足设备内部高速信号连接需求。我们公司可提供：I-PEX 82698-100B-01-D兼容替代线束方案，可针对客户实际设备结构生产制造相应的AWG #40极细同轴线束，为工程项目提供国产化替代选择。

---

0.3mm、0.35mm、0.4mm还是0.5mm？不同Pitch对应不同应用思路

对于实际产品开发，可以把不同Pitch理解为不同的空间和性能平衡方案：当设备内部空间极其有限、需要进一步提高连接密度时，更小Pitch的连接器具有明显优势；而当产品同时关注高速信号传输、屏蔽性能、线材适配范围以及装配可靠性时，则需要综合评估连接器结构与线材规格，而不是单纯追求Pitch数值。以本次I-PEX 82698-100B-01-D为例，其配套CABLINE®-VS II平台采用0.5mm Pitch，与40P、AWG #40极细同轴线束形成完整的高速连接方案。因此，如果设备设计已经确定采用该系列40P结构，替代开发时就不能随意将0.5mm Pitch改成其他Pitch，否则即使Pin数量相同，也可能出现PCB焊盘、连接器配合、线束出线位置及设备内部空间无法匹配的问题。对工程师来说，应先根据PCB空间和信号需求确定Pitch，再确定具体连接器及线材；对采购人员来说，则应将Pitch作为替代料筛选时的关键机械参数，避免仅凭“40P、40AWG、300mm”几个参数就判断产品可以直接互换。

---

选型和兼容与替代方案参考及建议：从“尺寸兼容”进一步做到“性能兼容”

如果项目目标是寻找I-PEX 82698-100B-01-D的兼容替代方案，建议工程师和采购人员首先锁定40P、AWG #40、300mm、1-1 Line Position以及0.5mm Pitch等核心规格，同时确认线材端连接器型号20847-040T-01及其实际端接、锁扣和屏蔽结构。对于高速信号应用，还不能停留在外形尺寸和机械插合层面的兼容，需要进一步关注极细同轴线的阻抗、衰减、串扰、回波损耗、屏蔽连续性以及整体Signal Integrity表现。尤其是采购国产替代线束时，建议按照“料号规格匹配→连接器机械配合→线材结构确认→样品装机→高速信号测试→可靠性验证→批量导入”的思路推进。也就是说，真正合格的替代方案不是简单复制原产品外观，而是在Pitch、Pin数、AWG、线长、线位、连接器、结构及电气性能等关键指标上形成完整匹配。我们公司专注于极细同轴线束生产制造，可围绕I-PEX 82698-100B-01-D这类产品提供兼容替代线束开发与生产服务，帮助客户根据实际应用需求推进国产替代。

---

Pitch选择的核心，是找到空间、密度、高速性能与制造可靠性的平衡点
不同Pitch的极细同轴线并不存在绝对的优劣之分，其核心在于应用场景是否匹配。对于追求更高空间利用率的超小型设备，可以关注更小Pitch方案；对于需要兼顾40P高密度连接、AWG #40极细同轴线以及高速信号传输的应用，I-PEX 82698-100B-01-D所对应的0.5mm Pitch方案则具有明确的应用价值。该产品的关键识别参数可以概括为：40P + AWG #40 + 300mm + 1-1 + 0.5mm Pitch + 20847-040T-01。 对工程师而言，Pitch选型需要与PCB布局、信号速率和线束结构同步考虑；对采购人员而言，则应以完整规格和实际验证结果作为兼容替代判断依据。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。我们公司可针对I-PEX 82698-100B-01-D提供极细同轴线束兼容替代制造方案，为客户在高速、高密度、轻薄化电子设备中的线束国产替代提供产品支持。
