随着笔记本显示、AI终端及高分辨率屏幕的快速发展，eDP（嵌入式显示接口）对内部高速互连提出了更高要求。在这种背景下，基于32Gbps/lane传输能力的极细同轴线束（micro coaxial cable）逐渐成为主流方案。其中，以CABLINE-VS体系为代表的线束与连接器组合，已被广泛应用于高端显示连接场景，为高速信号传输提供了可靠保障。

---

一、I-PEX 82290-100B-02-D极细同轴线束方案解析

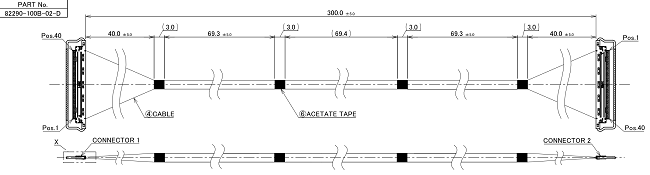

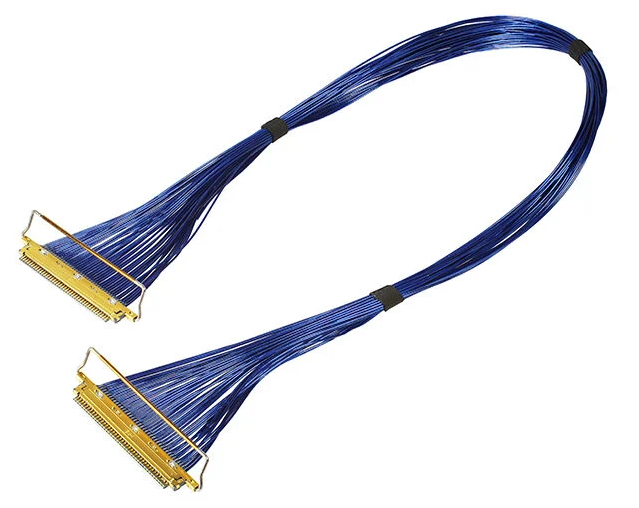

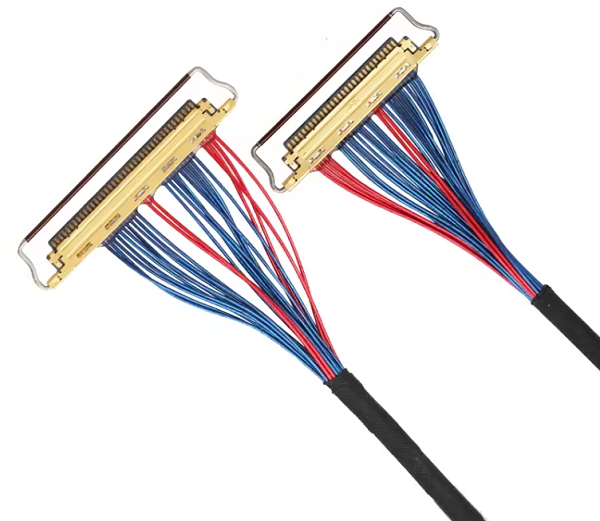

I-PEX 82290-100B-02-D属于标准评估级极细同轴线束，采用40Pin + 40AWG micro coax + 300mm长度 + 1-N结构设计，主要用于高速信号测试与eDP屏线验证。其核心优势包括：

1.1、40AWG极细同轴结构：有效降低传输损耗，适配高速差分信号；

1.2、300mm长度设计：覆盖笔记本主板到屏幕的典型距离；

1.3、1-N测试接点定义：便于信号完整性（SI）性能评估与调试。

在32Gbps高速传输场景下，该线束可稳定支持DisplayPort UHBR、USB4等协议，对信号完整性和电磁干扰控制（EMI）具有明显优势。

---

二、核心连接器20454-240T解析

I-PEX 82290-100B-02-D线束通常搭配CABLINE-VS系列插头外壳**20454-240T（40Pin）**使用，它是标准plug housing（插头端结构件）的代表。关键技术特点包括：

(1). 0.5mm Pitch设计：满足高密度布线需求；

(2). 水平插接结构（Horizontal mating）：适用于超薄设备；

(3). 机械锁结构（Lock bar）：防止脱落与误插；

(4). 支持36~44AWG极细同轴线。

在系统架构中：

(5). 20454系列 → 插头端（线束侧）

(6). 20455系列 → 板端座子（PCB侧）

这一组合构成了典型eDP屏线高速连接链路，实现了高速、稳定的内部信号传输。

---

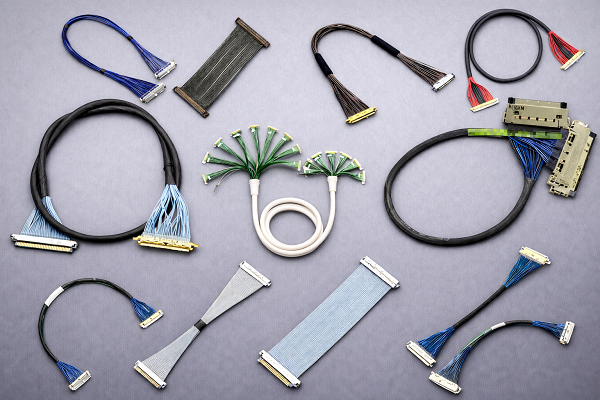

三、极细同轴线束在eDP屏线中的应用优势

相比传统LVDS或FPC方案，极细同轴线束在工程应用中具备显著优势：

(1). 更高带宽能力：支持32Gbps/lane高速信号；

(2). 更优信号完整性：同轴结构天然抗干扰；

(3). 更薄结构设计：适用于轻薄笔记本和移动设备；

(4). 更强可靠性：机械锁连接器防脱落。

因此，在高端笔记本、电竞屏、Mini LED显示等应用场景中，CABLINE-VS类线束已成为主流eDP连接方案。

---

四、选型与兼容建议

在项目选型中，可从以下维度进行评估：

4.1、连接器选型匹配：

标准方案：20454-240T（40Pin）+ 20455-040E系列

注意Pin数（20/30/40/50）需与PCB设计一致

4.2、线材规格选择：

推荐：40AWG micro coax（行业测试基准）

常用长度：100 / 200 / 300mm（200mm为SI参考长度）

4.3、兼容与替代方案：

同系列替代：CABLINE-VS II（全屏蔽版本）

兼容品牌：JAE / Hirose / Aces等0.5Pitch高速方案

替代关键点：Pin定义一致、SI性能匹配、机械锁结构兼容

对于整机厂商，建议优先选择可共用PCB Layout的连接器体系，以降低切换成本。同时，I-PEX可提供完全兼容的极细同轴线束组件替代方案，在保证性能的前提下优化成本与交期。

---

在32Gbps高速传输时代，极细同轴线束已成为eDP屏线的核心解决方案。I-PEX 82290-100B-02-D作为标准评估线束，为系统设计提供了重要参考模型。结合20454-240T连接器的高密度与高可靠性设计，可构建稳定、高速、低损耗的内部互连体系，是当前高端显示设备不可或缺的关键技术路径。
