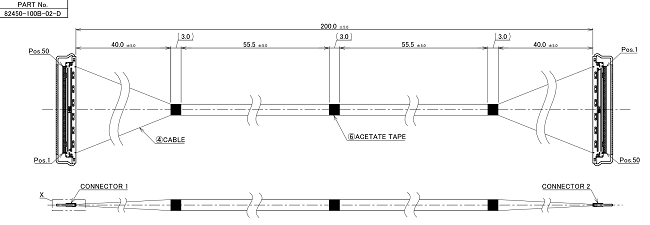

随着eDP、USB4、DP等高速接口不断升级，设备内部连接正从传统线束逐步向极细同轴线束（micro coaxial cable）演进。作为CABLINE-VS系列的典型代表，82450-100B-02-D（50Pin / 200mm / 1-N结构）已经成为笔记本屏线及高速显示模组中广泛采用的评估与量产方案，其优势在于实现高速传输与稳定连接的最佳平衡。

---

一、I-PEX 82450-100B-02-D极细同轴线束的核心优势

I-PEX 82450-100B-02-D采用40AWG极细同轴结构，并支持高密度50Pin设计，非常适合高带宽信号传输场景。得益于CABLINE-VS体系，它可以支持最高约32Gbps/lane的高速传输，同时0.5mm间距设计兼顾了小型化与性能需求。

与传统线束相比，极细同轴线束具备更精确的阻抗控制和更低的信号损耗，非常适用于4K及高刷新率屏幕应用，保证画面传输更稳定、可靠。

---

二、核心配套连接器20454-250T-01解析

I-PEX 82450-100B-02-D线束通常搭配20454-250T-01（50Pin Plug Housing）连接器。该连接器属于CABLINE-VS标准体系的插头结构件，特点包括：

(1). 0.5mm Pitch高密度设计，节省空间，

(2). 水平插接结构，适合超薄设备布局，

(3). 机械锁扣设计，防止虚接与脱落，

(4). 支持极细同轴线（AWG36~44）；

相比传统FPC连接器，这种设计在抗震动、长期稳定性以及高速信号完整性上具有显著优势，广泛应用于笔记本屏线和高端显示连接方案。

---

三、50Pin方案快速增长的原因

行业从30Pin（如82189系列）向50Pin（如82450）升级主要有三大驱动因素：

3.1、带宽需求提升：更高分辨率与刷新率，

3.2、接口升级：DP/USB4高速差分信号增加，

3.3、功能集成：屏幕同时承载供电与数据；

82450-100B-02-D完美符合这种趋势，兼顾高速传输与紧凑结构，成为工程评估中最常见的标准线束型号之一。

---

四、选型与兼容参考

工程师在选型时通常考虑以下维度：

4.1、Pin数选择：

(1). 30Pin：标准eDP应用，成本优先；

(2). 40Pin：中高端显示；

(3). 50Pin（如82450）：高带宽、多信号集成；

4.2、长度选择：

(1). 100mm：测试或短距连接；

(2). 200mm（82450）：主流设计；

(3). 300mm：长距离布线；

4.3、兼容与替代方案：

(1). 同系列替代：82910（100mm）、82911（300mm）；

(2). 系列升级：CABLINE-VS II（更强EMI性能）；

(3). 结构替代：FPC方案（高速能力略弱）；

经验建议：优先保证连接器兼容（20454-250T-01）、阻抗匹配与SI性能验证，再考虑成本优化。

---

五、国产替代与定制能力

目前行业内已有成熟的国产替代方案。我们在极细同轴线束领域具备完整加工与测试能力，可按客户需求提供同规格替代线束组件（兼容20454-250T-01接口），支持长度、屏蔽结构及SI优化定制，在保证性能的前提下有效降低项目成本。

---

I-PEX 82450-100B-02-D的受欢迎本质在于高速传输能力 + 高Pin数扩展性 + 稳定机械连接结构的平衡。在高分辨率显示与高速接口持续发展的趋势下，极细同轴线束仍将是设备内部连接的主流方案。

我是【雷速极细同轴线束网】，为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
