低高度连接结构，解决薄型设备内部空间限制

随着笔记本电脑、平板、显示模组、视觉设备等产品不断向轻薄化发展，设备内部留给连接器和线束的空间越来越有限，连接器高度已经成为工程结构设计需要重点考虑的因素。I-PEX CABLINE®-CAL采用0.4mm Pitch、水平对插结构，官方给出的嵌合高度为0.73±0.07mm，最大约0.8mm；40Pin嵌合组合尺寸中，高度H为0.80mm Max.，并明确面向薄型屏幕及窄边框屏幕等低空间应用。 本次介绍的 I-PEX 82874-100B-02-D 正是基于CABLINE®-CAL平台的30Pin极细同轴线束，线材端使用 20777-030T-01，适配 AWG#40 Micro-Coax线材。对于工程师而言，这种低高度连接方案可以减少连接器在Z方向占用的结构空间，为屏幕、盖板、支架及其他内部零部件留出更多设计余量；对于采购人员而言，则应在询价和替代选型时同时确认连接器型号、Pin数、Pitch以及实际嵌合高度，而不能只关注线束长度和价格。

---

极细同轴线束连接器高度和空间限制如何解决？

解决连接器高度和空间限制，核心并不是简单地“把连接器做薄”，而是需要同时从连接器结构、线材规格、出线方向和整机装配空间进行综合设计。CABLINE®-CAL采用水平对插方式，连接器深度为5.5mm，30Pin/40Pin均可选，并支持AWG38、AWG40、AWG42、AWG44 Micro-Coax；其中AWG#40也是I-PEX官方高速测试参考中使用的线材规格。 对于 82874-100B-02-D 而言，采用30Pin、0.4mm Pitch、AWG#40 Micro-Coax，同时线束长度为 300.0±5.0mm，可以在满足高速信号连接需求的同时保持较小的线束截面和连接区域。实际设计时，工程师还应避免让线束在连接器根部形成过大的弯折或拉扯力，并根据设备内部结构规划合理的走线和固定方式；如果是窄边框、薄型显示模组等应用，更应该在结构设计阶段同步预留连接器嵌合及线束出线空间，从而减少后期因空间干涉而修改PCB或结构件的风险。

---

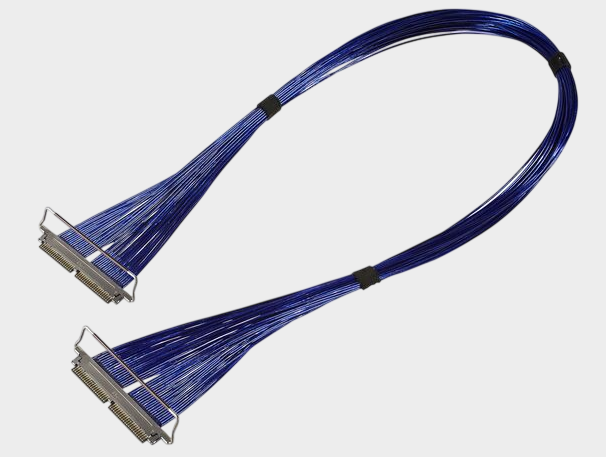

82874-100B-02-D规格明确，替代开发不能只看连接器外形

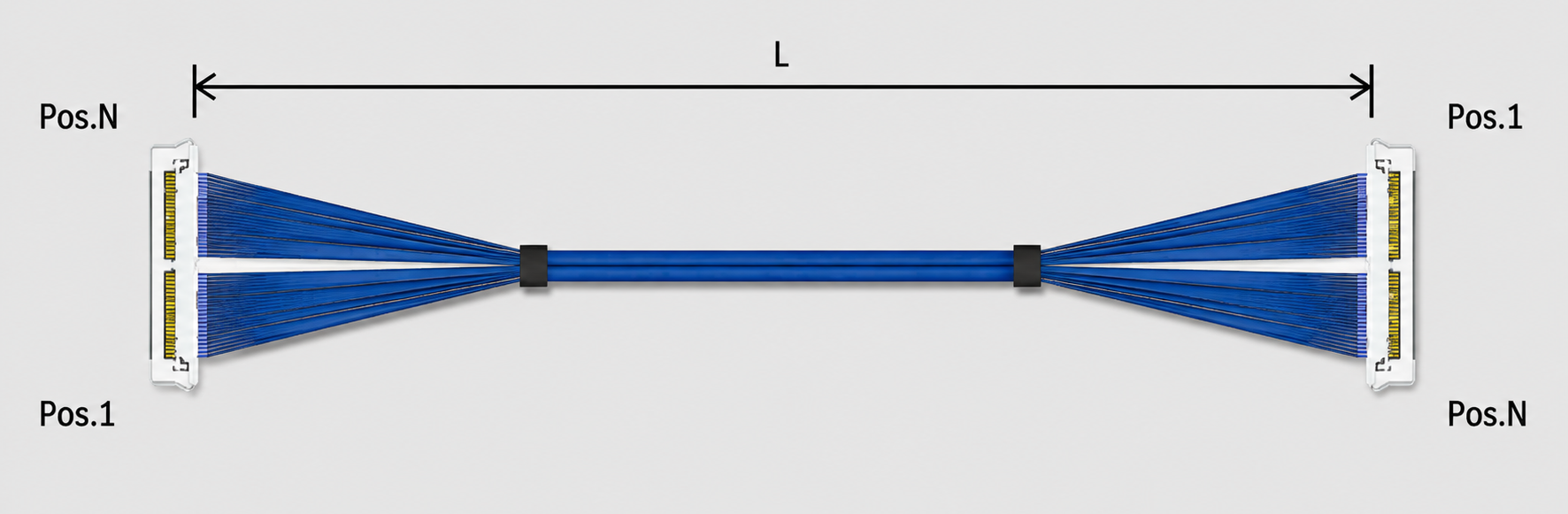

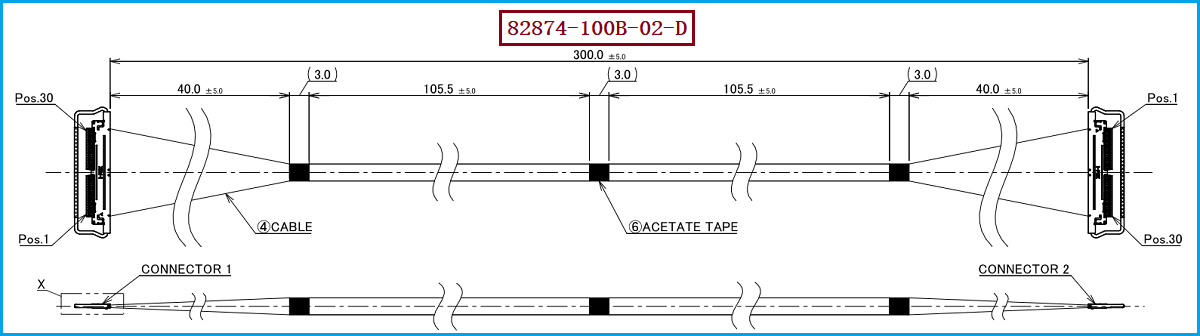

从工程图来看，I-PEX 82874-100B-02-D 为CABLINE®-CAL 30P HARNESS，采用 30根AWG#40、50Ω Micro-Coaxial Cable，标称线长 300.0±5.0mm，两端采用CABLINE®-CAL连接结构，并采用 1-N反向线序。其线材端Housing Assembly型号为 20777-030T-01，同时配套Shell-A 3298-0301和Lock Bar 3300-0301。 因此，如果工程师需要寻找兼容替代线束，不能只按照“30Pin、AWG#40”进行匹配，还需要确认0.4mm Pitch、连接器高度、线长、阻抗、Pin Assignment、出线尺寸及装配方式等参数；尤其是1-N反向线序，如果替代产品按照1-1直通制作，即使连接器能够正常插合，也可能无法满足原设备的电气连接关系。采购人员在进行供应商评估时，也建议将完整工程规格作为询价依据，以避免因规格信息不完整造成样品反复修改或批量导入风险。

---

选型和兼容与替代方案参考及建议

对于采用CABLINE®-CAL结构的设备，如果项目重点是低高度、窄空间以及高速信号连接，可以优先从0.4mm Pitch、水平对插、0.73±0.07mm嵌合高度以及对应Pin数等条件进行筛选。I-PEX官方资料显示，CABLINE®-CAL提供30Pin和40Pin规格，并列出了82874-100B-02-D这一30Pin、40AWG、300mm、1-N评估线束。 对于替代开发，还应进一步核对 20777-030T-01、AWG#40、50Ω、300±5mm以及1-N线序等具体条件，并结合设备实际空间进行样品装配验证。我们公司可提供：I-PEX 82874-100B-02-D兼容替代线束方案，可根据客户项目需求生产匹配 20777-030T-01线材端连接器、AWG#40极细同轴线、30PIN/0.4MM Pitch、300mm线长及对应线序的兼容替代线束，为工程研发、样品验证和批量采购提供相应的产品方案。

---

低高度连接器与极细线材协同解决空间与高速传输需求
I-PEX 82874-100B-02-D的优势并不只是30Pin极细同轴线束本身，而是依托CABLINE®-CAL低高度、0.4mm Pitch及水平对插结构，在有限空间内实现连接器与线束的紧凑布局。其采用 20777-030T-01、AWG#40 Micro-Coax、50Ω、300±5mm及1-N反向线序，适合在对空间和高速信号连接均有要求的产品中进行应用。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于工程师而言，解决连接器高度和空间限制需要把连接器尺寸、线材弯折、出线方向和整机结构一起考虑；对于采购人员而言，则应围绕完整规格寻找能够稳定实现连接器匹配和线束制造的供应商。通过合理的低高度连接器选型和精确的极细同轴线束设计，可以在有限内部空间中兼顾装配可靠性、信号传输以及产品轻薄化需求。

关于我们

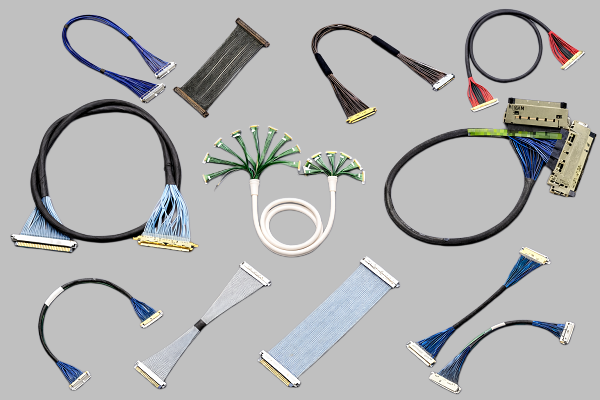

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
