从“能不能做”到“能不能稳定替代”：极细同轴线束国产替代的真正难点

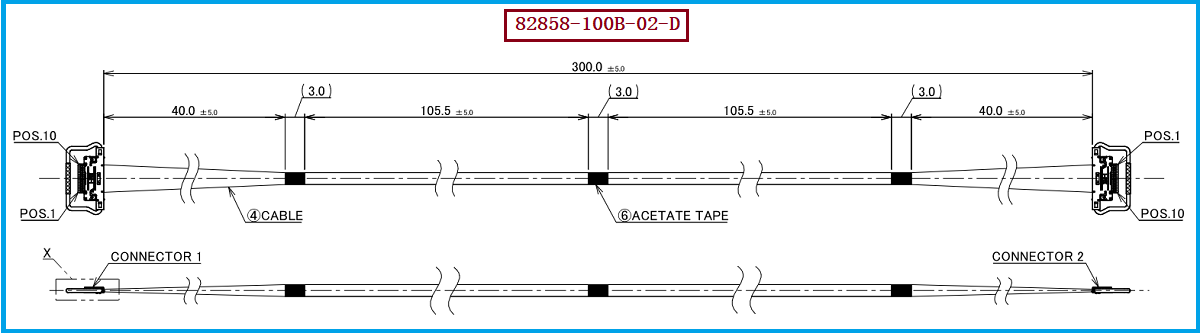

在高速电子设备不断向轻薄化、高密度和高速化发展的今天，极细同轴线束已经广泛应用于显示模组、摄像头、工业视觉、AI设备及其他高速信号连接场景。对于工程师和采购人员而言，当需要寻找 I-PEX CABLINE®-CA 系列线束的国产替代方案时，真正需要关注的并不是“能否把线接上”，而是替代产品能否在机械尺寸、电气性能、信号完整性、屏蔽性能、端接工艺、线位定义及批量一致性等多个维度实现稳定匹配。以 I-PEX 82858-100B-02-D 为例，该型号属于 CABLINE®-CA 10Pin Micro-Coaxial Harness，采用 AWG40 极细同轴线、300mm线长、1-N线位定义，其线材端使用的连接器型号为 20634-210T-02。因此，国产替代的第一关键因素，是建立完整、准确的产品规格基准，而不是只按照“10Pin、300mm”进行简单仿制。对于工程应用而言，只有把原型号的连接器接口、线径、长度、线序、端接方式以及结构尺寸全部对应起来，替代线束才具备真正进入验证阶段的基础。

---

材料、线径与端接工艺：决定极细同轴线束能否真正替代的核心

极细同轴线束的国产替代成功，很大程度上取决于对线材和端接工艺的控制能力。I-PEX 82858-100B-02-D采用 AWG40 Micro-Coaxial 极细同轴线，其价值不仅在于线径足够细，更在于通过同轴结构实现高速信号传输过程中较好的阻抗控制、抗电磁干扰能力和信号隔离能力。对于工程师来说，替代产品需要重点关注中心导体、绝缘层、屏蔽层以及外部保护结构之间的匹配关系，尤其是绝缘材料的介电特性会直接影响特性阻抗、传播速度和高频损耗；而屏蔽层的覆盖效果、接地连续性以及端接区域的加工质量，则会影响EMI抑制和高速信号完整性。与此同时，极细同轴线与 20634-210T-02 连接器之间的端接属于整个线束制造中的关键工序，端子压接、焊接或组装位置的微小偏差，都可能造成接触电阻变化、信号损耗增加甚至机械可靠性下降。因此，国产替代并不是简单更换线材，而是需要将线材选型、连接器匹配、精密端接、屏蔽处理和全过程质量控制作为一个完整系统进行开发。

---

高速信号与EMI控制：国产替代必须跨过的性能门槛

对于 82858-100B-02-D 这一类 CABLINE®-CA 极细同轴线束，高速性能是工程验证中不能忽略的重要指标。CABLINE®-CA连接器采用 0.4mm Pitch、水平对插结构、机械锁扣以及屏蔽和多点接地设计，面向高速数据传输应用，因此替代线束不能仅满足低速导通测试，还需要从信号完整性的角度验证整个链路。极细同轴线之所以具备较好的抗EMI能力，核心原因就在于其中心导体外围存在屏蔽结构，可以降低外部电磁场对内部信号的耦合，同时也能够减少不同高速信号通道之间的相互干扰。但真正决定高速性能的，是线材本身、连接器、端接区域和PCB接口之间是否保持良好的阻抗连续性。特别是在高速差分信号环境下，如果替代线束存在阻抗突变、屏蔽层处理不完整、端接长度不一致或线对结构受到破坏，就可能导致插入损耗、回波损耗、串扰等问题。因此，国产替代成功的第二层关键因素，就是不能只做“物理兼容”，还必须通过导通、绝缘、耐压以及高速信号完整性等项目进行系统验证，使替代产品真正满足实际设备的高速传输要求。

---

选型和兼容与替代方案参考及建议：工程师与采购人员应该重点确认什么？

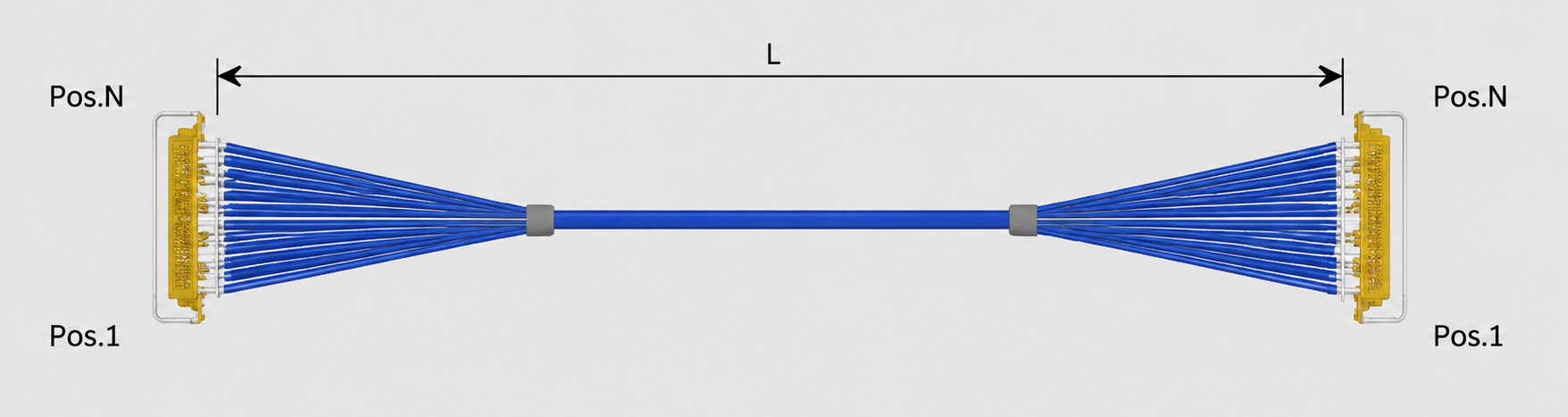

对于需要寻找 I-PEX 82858-100B-02-D 国产替代方案的工程师和采购人员，建议首先确认原线束是否确实为 CABLINE®-CA 10Pin、AWG40、L=300mm、1-N结构，并确认线材端连接器型号为 20634-210T-02；随后再核对连接器安装方向、线束实际外形、线位定义、线材规格、特性阻抗、屏蔽结构及端接方式。特别需要注意的是，1-N属于该型号的重要线位定义，替代时不能仅根据Pin数量进行对应，否则可能出现线序错误。若实际设备对高速信号性能要求较高，还应在样品验证阶段进一步关注阻抗一致性、插入损耗、回波损耗、串扰以及EMI表现，并结合设备实际工作环境进行可靠性验证。从采购角度看，则应重点考察供应商是否具备长期稳定生产极细同轴线束的能力，而不是只比较单次样品价格。供应商能否保证不同批次之间的线长、线序、端接尺寸、连接器装配精度和电气性能保持一致，往往才是国产替代能否从“样品通过”真正走向“批量导入”的关键。我们公司可提供：I-PEX 82858-100B-02-D兼容替代线束方案，可根据客户设备的实际接口、线长、线位定义及应用需求进行极细同轴线束配套开发，为工程验证、样品测试及后续批量应用提供兼容替代选择。

---

国产替代成功的关键：不是复制一个料号，而是复制稳定的产品性能
从 I-PEX 82858-100B-02-D 的替代开发来看，极细同轴线束国产替代成功的关键并不是单纯做到“尺寸一样”或“连接器可以插上”，而是需要同时解决材料、结构、连接器、端接、线位、高速信号、EMI、机械可靠性以及批量一致性等问题。尤其对于采用 20634-210T-02 连接器、1-N线位定义的10Pin AWG40极细同轴线束，更需要建立从设计、选材、精密加工到成品检测的完整制造体系。对于工程师而言，优秀的国产替代方案应当能够降低重新设计接口的成本，同时满足设备实际性能要求；对于采购人员而言，则应当在保证兼容性和质量稳定性的基础上获得更灵活的供应链选择。我们公司专注于极细同轴线束的生产制造，可围绕 I-PEX CABLINE®-CA 系列相关线束提供兼容替代开发与定制制造服务，帮助客户从单一进口料号依赖逐步转向更加灵活、稳定的极细同轴线束供应方案。
I-PEX 82858-100B-02-D 是一款具有明确规格特征的 CABLINE®-CA 10Pin 极细同轴线束，其核心特征包括 AWG40、300mm、1-N线位定义以及20634-210T-02线材端连接器。对于这类高速、小型化线束而言，国产替代真正需要解决的是“兼容性”和“性能一致性”两个问题。只有在连接器匹配、线材结构、端接精度、线位定义、阻抗控制、屏蔽性能及批量一致性等方面形成完整的制造与验证能力，才能实现从简单替代到可靠替代的升级。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。我们公司可提供 I-PEX 82858-100B-02-D兼容替代线束方案，面向工程师和采购人员提供极细同轴线束国产替代与定制制造支持，为高速显示、工业视觉、摄像模组及其他高密度电子设备提供更加灵活的线束解决方案。
