40P高密度设计下，为什么极细同轴线束越来越重视EMI屏蔽？

在笔记本电脑、显示设备、工业控制设备以及高速电子产品内部，线束空间越来越紧凑，而PCIe、USB4、DisplayPort等高速信号对电磁干扰和信号完整性的要求也越来越高。I-PEX 82697-100B-01-D是一款CABLINE®-VS II系列40P极细同轴线束，标准配置采用40AWG Micro-Coaxial Cable、200mm线长、1-1结构，其线材端配套使用的连接器型号为20847-040T-01，对应可适配的线材规格为AWG #40。对于工程师来说，这类40AWG极细同轴线束的价值不仅在于“小”，更在于能够在有限空间内实现多路高速信号传输，同时利用同轴结构和屏蔽层降低外界干扰及相邻信号之间的耦合。对于采购人员而言，选择这类高速线束时不能只关注Pin数、长度和价格，还应重点确认线材规格、连接器型号、屏蔽结构以及批量生产的一致性。

---

极细同轴线束EMI屏蔽效果到底有多强？关键不只是“有没有屏蔽层”

很多人理解EMI屏蔽时，容易简单认为“有金属屏蔽层就代表屏蔽效果好”，但对于40AWG极细同轴线束而言，真正影响EMI表现的是一个完整的系统：中心导体、绝缘介质、屏蔽层、接地方式、连接器屏蔽结构以及端接工艺需要共同发挥作用。极细同轴线通过将信号导体包覆在相对封闭的传输结构中，可以减少外部电磁场对高速信号的影响，同时也有利于抑制信号向外辐射；在多通道40P高密度排列环境中，这种结构对于降低相邻通道之间的串扰也具有重要意义。CABLINE®-VS II平台采用ZenShield®全屏蔽设计，并结合多点接地及机械锁扣结构，为高速信号连接提供更完整的屏蔽和连接环境。不过，工程上不能简单用一个“屏蔽强度”数值概括所有应用，因为实际EMI/EMC表现还会受到线材结构、屏蔽层覆盖、接地连续性、连接器、PCB布局、线束长度以及端接工艺等因素影响。因此，真正判断屏蔽效果，应结合实际项目进行屏蔽效能、串扰、插入损耗、回波损耗等相关测试，而不能仅凭产品外观判断。

---

工程师与采购人员如何判断EMI屏蔽是否真正满足项目需求？

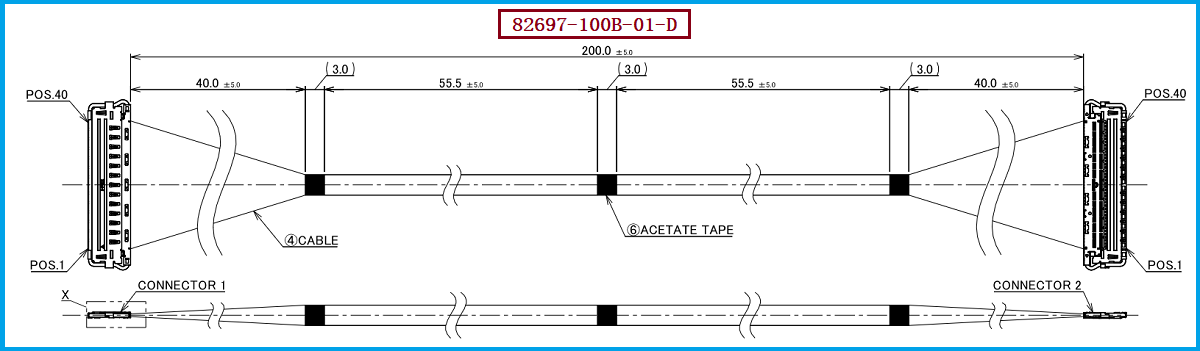

对于I-PEX 82697-100B-01-D这类高速极细同轴线束的兼容替代开发，工程师首先需要确认40P、200mm、1-1结构以及40AWG线材规格，同时核对线材端连接器20847-040T-01是否满足实际装配要求；如果应用于高速信号，还应进一步关注阻抗连续性、屏蔽层处理、接地结构、串扰、信号损耗及实际高速眼图等指标。采购人员则建议将“机械兼容、电气性能、EMI/EMC表现、端接工艺、批量一致性”作为整体评价标准，而不是只比较单价。尤其是替代产品，既要能够实现连接器的可靠配合，又要尽可能保持原有线束的信号传输和屏蔽特性。基于极细同轴线束的生产制造能力，我们公司可提供：I-PEX 82697-100B-01-D兼容替代线束方案，围绕40P、40AWG、200mm、1-1结构以及20847-040T-01连接器等关键条件进行产品开发与制造，并可根据客户项目需求针对线材、端接及屏蔽结构进行匹配，为工程师和采购人员提供更具针对性的国产兼容替代选择。

---

选型和兼容与替代方案参考及建议

在选择或开发I-PEX 82697-100B-01-D兼容替代线束时，建议工程师首先以原产品的结构和规格作为基准，确认40P + 40AWG + 200mm + 1-1 + 20847-040T-01这一组关键条件，再进一步验证实际装配尺寸、线序、出线方向及高速电气性能。对于EMI屏蔽效果，尤其需要关注屏蔽层完整性、连接器端屏蔽连续性和接地设计，因为即使线材本身具有良好屏蔽结构，如果端接区域出现屏蔽断点或接地不连续，也可能影响整体EMI表现。对于采购人员而言，在进行国产替代供应商评估时，建议将样品验证、EMI/EMC测试能力、信号完整性测试能力、端接一致性和批量交付能力纳入考察范围。我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可针对I-PEX CABLINE®-VS II系列相关产品提供相应的极细同轴线束制造与替代方案服务。

---

I-PEX 82697-100B-01-D是一款以40AWG极细同轴线、40P高密度连接、200mm长度和1-1结构为核心配置的高速极细同轴线束，其线材端连接器型号为20847-040T-01，可适配AWG #40线材。对于高速电子设备而言，极细同轴线束的EMI屏蔽效果并不是单纯取决于一层屏蔽材料，而是由同轴结构、屏蔽层、连接器屏蔽、接地连续性、端接工艺以及系统PCB设计共同决定。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于工程师和采购人员而言，选择兼容替代产品时，应从机械、电气、EMI/EMC和制造一致性等多个维度综合评估。我们公司可提供I-PEX 82697-100B-01-D兼容替代极细同轴线束方案，为客户提供从规格匹配、样品开发到批量制造的产品支持。
