30Pin、300MM极细同轴线束，面向高速与高密度设备内部连接

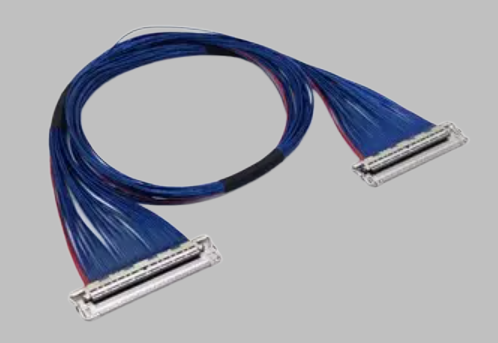

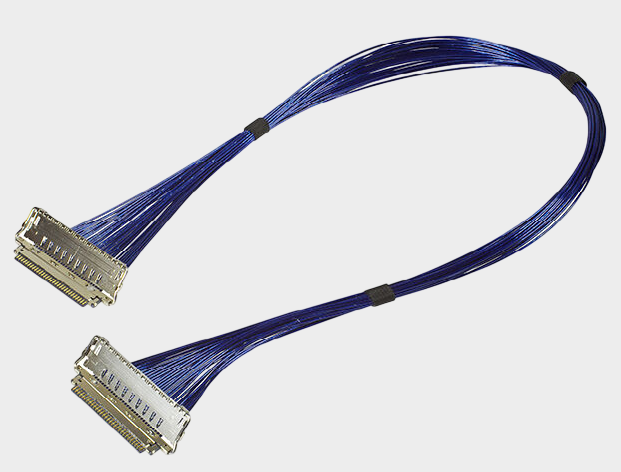

随着笔记本电脑、显示设备、工业电子及高性能计算设备不断向轻薄化、高速化和高集成度发展，设备内部连接对线束的尺寸、信号传输能力及装配可靠性提出了更高要求。本文介绍的 I-PEX 82291-100B-02-D，属于CABLINE-VS II系列30Pin Micro-Coaxial Cable极细同轴线束，产品长度为300MM，对应官方样品评估线束的规格组合为30Pin、40AWG、300mm、1-N结构。 该款线束使用的线材端连接器型号为20847-030T-01，对应CABLINE-VS II 30Pin Plug Housing（插头塑胶主体），相关资料显示其重量为62.931mg。 对工程师而言，这些信息不仅是识别产品的基础参数，也是后续进行结构设计、连接器匹配和兼容替代开发时的重要依据；对于采购人员而言，完整核对“I-PEX 82291-100B-02-D + 20847-030T-01 + 300MM”能够有效降低同系列不同Pin数、不同长度及不同线束结构之间的选型混淆。

---

极细同轴线的结构与优势：为什么适合高速、小型化设备？

极细同轴线（Micro-Coaxial Cable）并不是简单地将普通同轴线缩小，而是在有限外径条件下，将信号传输与屏蔽结构进行高度集成，使线束能够在狭小空间中实现高密度、高速信号连接。以本型号所采用的40AWG极细同轴线为例，CABLINE-VS II资料显示该系列支持AWG36～AWG44等不同规格的Micro-Coaxial Cable；同时连接器采用0.5mm Pitch、水平对插结构，能够满足设备内部高密度布局需求。 在结构优势方面，极细同轴线能够通过内部导体、绝缘层、屏蔽层等结构实现信号与外界环境之间的隔离，在高速信号传输应用中有利于控制干扰和保持信号质量；而CABLINE-VS II连接器进一步采用ZenShield®全屏蔽结构及多点接地设计，并配备机械锁扣，可加强EMI抑制及连接保持能力。 对于工程师来说，这种“极细线材+高密度连接器+屏蔽与锁扣”的组合，可以在有限空间内兼顾高速传输、布线灵活性和连接可靠性；从应用角度看，相关资料将其用于笔记本电脑LCD/eDP连接、显示设备以及工业设备等内部连接场景。

---

选型和兼容与替代方案参考及建议

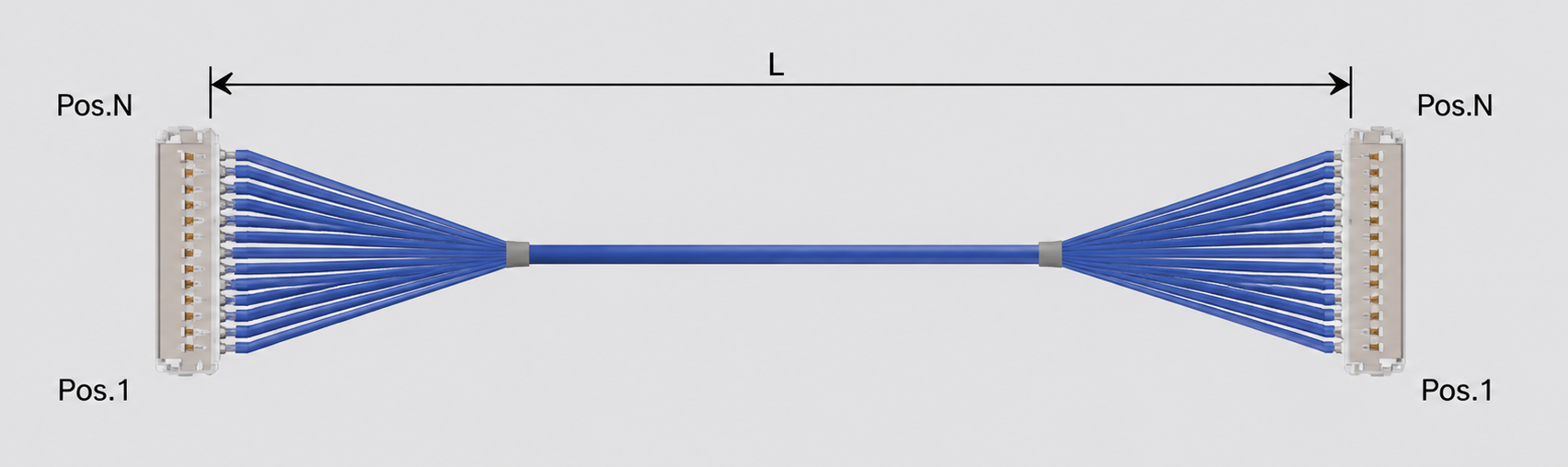

在对I-PEX 82291-100B-02-D进行兼容替代时，工程师和采购人员不建议仅以“30Pin极细同轴线束”作为判断条件，而应围绕完整的机械、电气及线束结构进行核对。首先需要确认30Pin、0.5mm Pitch、40AWG Micro-Coaxial Cable、300MM、1-N结构是否一致，同时确认线材端使用的20847-030T-01连接器以及实际插合结构是否满足设备设计要求。资料显示，CABLINE-VS II 30Pin、40AWG、1-N结构同时存在100mm、200mm和300mm等不同长度型号，其中82291-100B-02-D对应300mm，因此在采购替代品时不能把200mm或其他结构产品简单视为同规格产品。 此外，CABLINE-VS II系列具备0.5mm间距、水平对插、机械锁扣以及-40℃～+105℃工作温度等产品特征，替代开发时还应结合实际设备对连接器尺寸、线束出线方向、弯折空间、信号完整性、屏蔽及可靠性的要求进行验证。 我们公司可提供 I-PEX 82291-100B-02-D 兼容替代线束方案，具备极细同轴线束生产制造能力，可围绕客户实际项目对线材、长度、端接连接器及整体线束结构进行匹配开发，为工程验证、样品试制及批量采购提供极细同轴线束产品支持。

---

以极细同轴线结构优势满足高密度高速连接需求

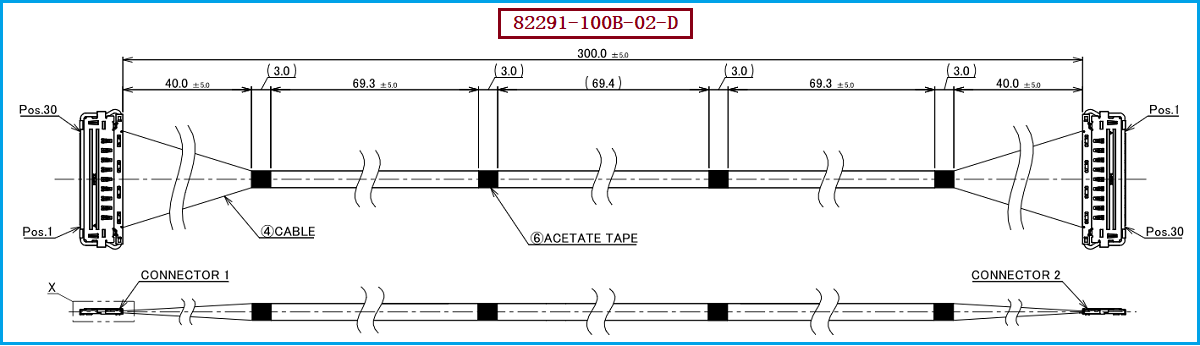

I-PEX 82291-100B-02-D是一款具有明确规格特征的CABLINE-VS II极细同轴线束，其核心识别信息包括30Pin、40AWG Micro-Coaxial Cable、300MM、1-N结构，线材端配套连接器型号为20847-030T-01。 极细同轴线的价值不仅在于线径更细，更重要的是通过高度集成的线材结构与匹配的极细同轴连接器，在有限设备空间中实现高密度信号连接，并兼顾高速传输、屏蔽、布线及连接可靠性。

---

对于工程师而言，选型重点应从机械、电气、线材和高速信号性能进行综合评估；对于采购人员而言，则应以完整料号、连接器型号、线束长度和实际结构作为采购及替代判断依据。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。我们公司可针对I-PEX 82291-100B-02-D提供极细同轴线束兼容替代与制造服务，助力客户实现稳定、可靠且更符合项目需求的线束解决方案。
