AR眼镜图像模组为什么越来越需要极细同轴线？

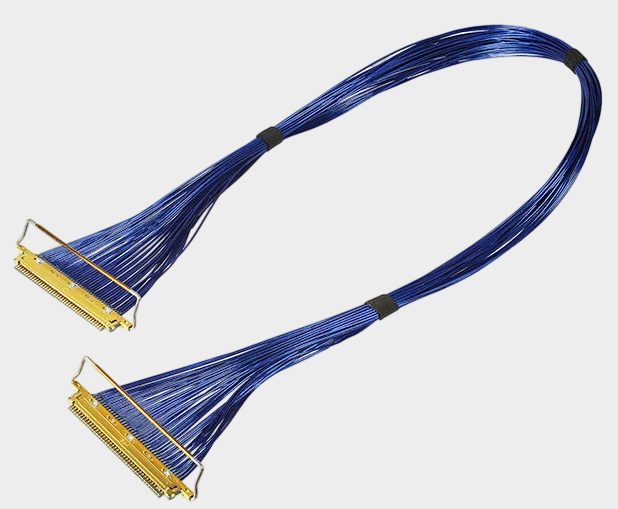

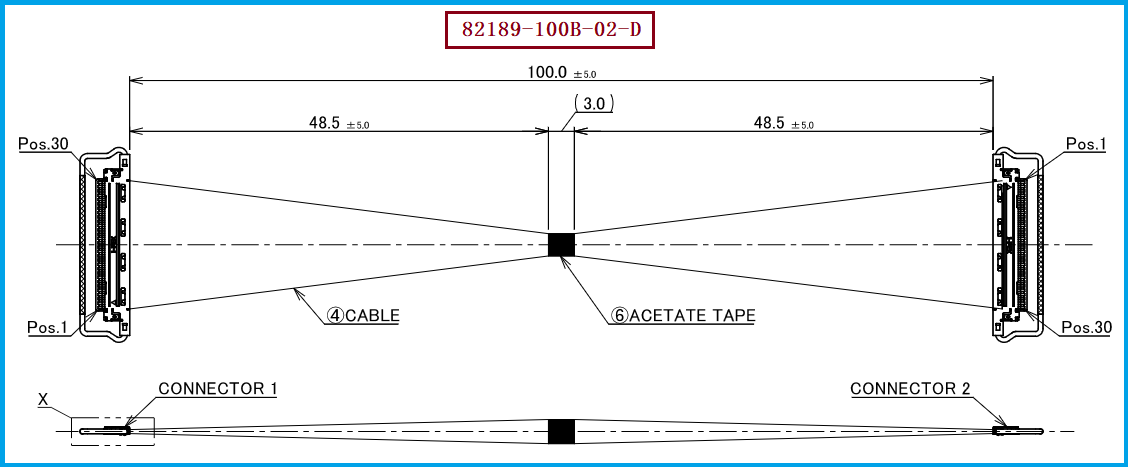

AR眼镜的图像模组需要在非常有限的空间内完成摄像、显示以及高速图像数据传输，传统线缆如果体积较大、弯曲半径较大，就容易给镜腿、镜框和模组内部结构设计带来压力，因此极细同轴线束逐渐成为这类高密度高速连接的重要方案。对于工程师而言，极细同轴线的价值不仅在于“细”，更在于能够在有限空间中兼顾高速信号传输、柔性布线和电磁屏蔽需求；对于采购人员而言，则需要同时关注线径、阻抗、Pin数、连接器型号、线序以及长度等关键规格。本次介绍的极细同轴线束产品料号/型号：I-PEX 82189-100B-02-D，属于CABLINE®-VS 30Pin线束体系，采用30根AWG#40、50Ω Micro-Coaxial Cable，标准长度100mm，Pin Assignment为1-N，线材端使用的连接器型号为20454-230T。这类结构非常适合用作AR/VR等紧凑型电子设备内部高速信号连接的选型参考。

---

高速图像数据传输，是AR眼镜选择极细同轴线的重要原因

AR眼镜的摄像头和显示模组需要持续处理大量图像数据，随着分辨率、刷新率以及视觉算法能力不断提高，内部连接对高速信号完整性的要求也越来越高。极细同轴线采用同轴结构，可以对高速信号传输路径进行更好的电磁隔离，并通过合理的阻抗控制降低高速传输过程中因串扰、反射和信号衰减带来的风险，因此相比普通导线，更适合空间紧凑且高速信号密集的模组连接。I-PEX的CABLINE®系列产品本身也针对高速、小型化连接进行了设计，例如CABLINE®-CA采用0.4mm Contact Pitch、水平对插结构，官方资料给出的参考传输能力达到32 Gbps/lane，并支持AWG40等Micro-Coaxial Cable规格。 对AR眼镜工程设计而言，这意味着线束不只是负责“把两个模块连接起来”，而是已经成为影响高速图像链路稳定性的重要组成部分。

---

AWG#40与20454-230T：工程选型时不能只看“30Pin”

对于需要替代I-PEX 82189-100B-02-D的工程项目，不能简单理解为“30Pin线束找一个30Pin产品即可替换”。该型号的关键匹配关系包括30Pin、AWG#40、50Ω、100mm、1-N以及20454-230T连接器，其中线材端连接器20454-230T以及与其适配的AWG#40极细同轴线是替代开发时需要重点确认的部分。工程师在验证时，还应进一步关注连接器机械尺寸、端子位置、线序、插合状态、屏蔽结构、阻抗一致性和高速信号损耗；采购人员则建议在询价时直接锁定“产品料号+连接器型号+AWG+Pin数+长度+线序”等条件，避免不同供应商提供的产品表面规格相同、实际结构却存在差异。尤其是在AR眼镜这种对重量、空间和柔性都有较高要求的产品中，极细同轴线束的外径、弯曲性能和端接工艺同样会影响最终装配效率与产品可靠性。

---

选型和兼容与替代方案参考及建议

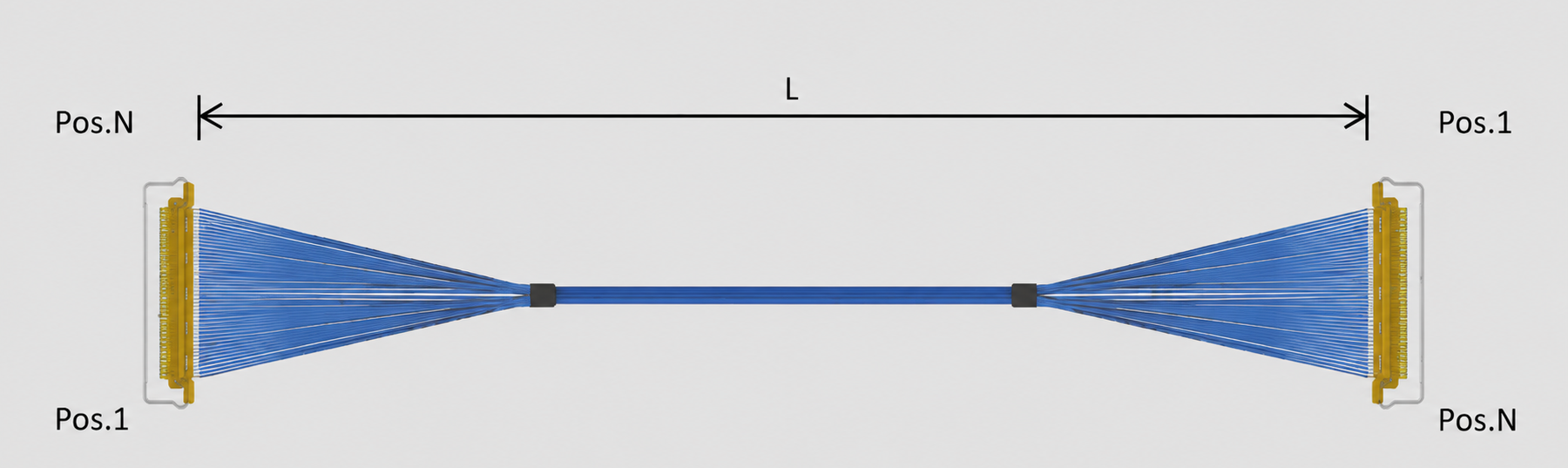

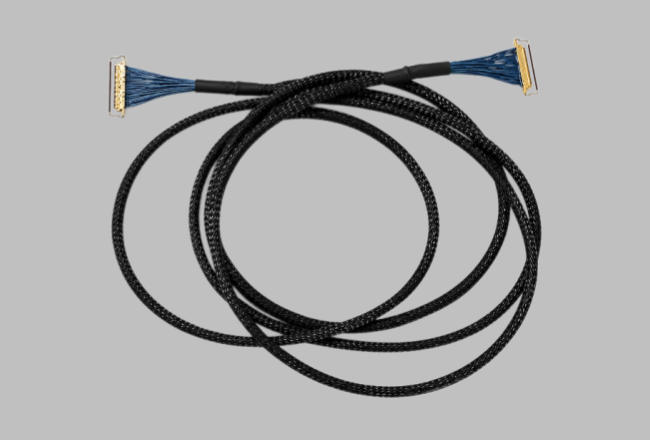

如果企业正在进行AR眼镜、AR/VR显示设备、图像模组或其他高速小型化设备的国产替代选型，建议以I-PEX 82189-100B-02-D作为明确的规格基准，从“连接器兼容+线材规格+高速性能+机械尺寸+线序”五个维度进行验证。本产品的核心信息可以归纳为：I-PEX 82189-100B-02-D、30Pin、AWG#40、50Ω、100mm、1-N、线材端连接器20454-230T。同时需要注意，CABLINE®-VS与CABLINE®-CA属于不同系列，虽然两者都属于I-PEX高速Micro-Coaxial连接方案，但连接器Pitch及具体结构并不相同，因此进行国产替代时不能仅依据“极细同轴线”这一名称判断兼容性。I-PEX官方资料显示CABLINE®-VS定位于0.5mm间距水平对插高速连接器，而CABLINE®-CA则为0.4mm间距水平对插结构。 我们公司可提供：I-PEX 82189-100B-02-D兼容替代线束方案，可围绕20454-230T连接器、AWG#40极细同轴线、30Pin及对应线序进行兼容替代开发，为AR眼镜、图像模组及其他高速电子设备提供国产化线束解决方案。

---

极细同轴线是AR眼镜高速、小型化连接的重要选择
从AR眼镜的发展趋势来看，图像模组不断向更小体积、更高分辨率、更高数据速率方向发展，使内部连接同时面临“空间越来越小、信号越来越快、布线越来越复杂”的挑战。极细同轴线能够在较小空间内实现高速信号连接，并兼顾柔性布线与屏蔽需求，因此具有较强的应用价值。对于I-PEX 82189-100B-02-D这类30Pin、AWG#40、50Ω的极细同轴线束，工程师应重点关注连接器、线材、阻抗、线序和高速信号完整性，而采购人员则应通过明确极细同轴线束产品料号/型号、20454-230T连接器型号及AWG#40线材规格来提高替代采购的准确性。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。我们持续专注于此品牌连接器的国产替代研究与市场应用方案开发，如果你对此品牌的国产替代方案相关产品感兴趣或有采购需求，以及正在关注这一方向，欢迎联系我们进一步沟通具体规格及兼容替代方案。
