内窥镜空间有限，极细同轴线解决“尺寸与信号”之间的矛盾

医疗内窥镜需要将微型摄像头安装在前端非常有限的空间内，同时还要将摄像头采集到的图像信号稳定传输到后端处理电路，因此内部线缆需要同时满足小型化、高密度布线和稳定信号传输等要求。公开的医疗微型摄像模组资料显示，Micro-Coaxial Cable可用于连接内窥镜前端微型摄像模块与后端图像处理系统，并帮助实现更小尺寸的内窥镜结构。 相比普通多芯线，极细同轴线每一路信号都有独立的同轴结构，可以在有限空间内集成多路信号，同时通过屏蔽结构降低不同信号通道之间的干扰。因此，对于需要在镜体、插入管或其他狭窄结构内部完成多路信号传输的设备，极细同轴线能够兼顾布线空间和信号传输需求。对于工程师而言，选择这类线束时不能只关注外径，还需要同时确认线径、阻抗、线长、屏蔽结构和连接器尺寸；对于采购人员，则需要准确对应原厂料号，避免仅按照“14PIN极细同轴线”进行采购而产生规格偏差。

---

为什么医疗内窥镜要用极细同轴线？核心在于高密度图像信号传输

内窥镜前端的摄像传感器需要持续输出图像数据，随着成像分辨率和数据量提升，连接摄像模组与后端处理电路的线缆也需要具备稳定的高频信号传输能力。公开的医疗内窥镜摄像模组资料显示，微型摄像模块会通过Micro-Coaxial Cable向匹配的图像处理系统传输信号，以实现高质量图像传输。 Micro-Coaxial Cable的同轴结构使中心导体、介电层和屏蔽层能够形成相对稳定的传输结构，有利于控制阻抗并降低外部电磁干扰对高速信号的影响。I-PEX CABLINE®-SS本身定位于高速数据传输应用，官方资料给出的连接器最高应用速率为16Gbps/Lane，并采用0.4mm Contact Pitch、Vertical Right Angle结构，同时支持AWG36、AWG38、AWG40及AWG42 Micro-Coaxial Cable。 需要注意的是，这些是CABLINE®-SS连接器平台的公开性能及适用范围，并不代表I-PEX 82441-100B-02-D已经获得医疗器械认证或专门用于医疗内窥镜；实际医疗设备项目仍应根据整机认证、材料、生物相容性、灭菌方式及客户验证要求进行确认。

---

I-PEX 82441-100B-02-D：14PIN、0.4MM间距的极细同轴线束

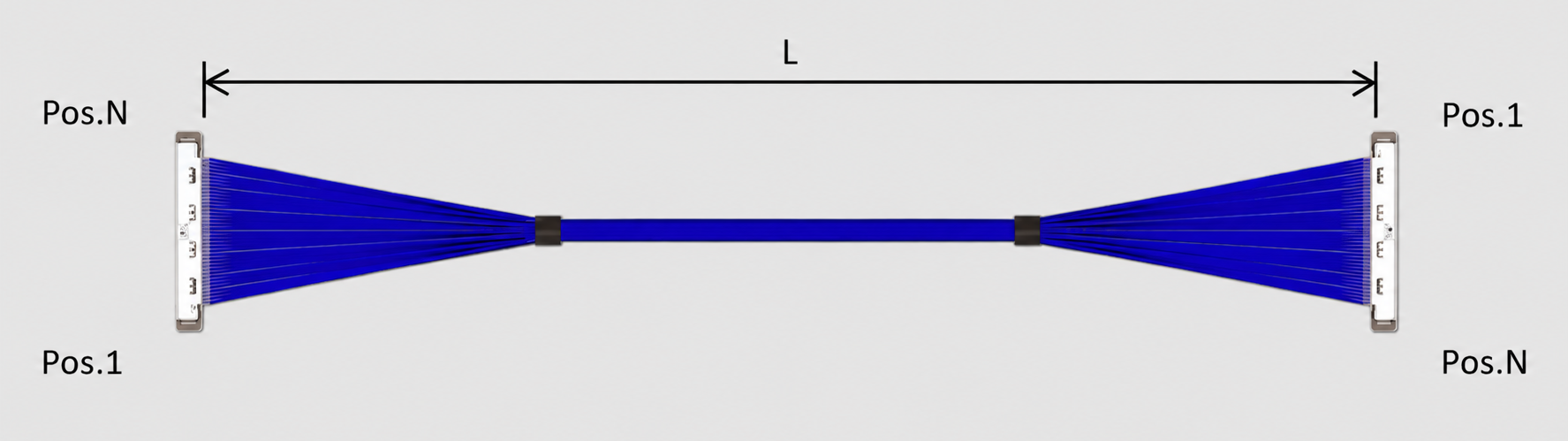

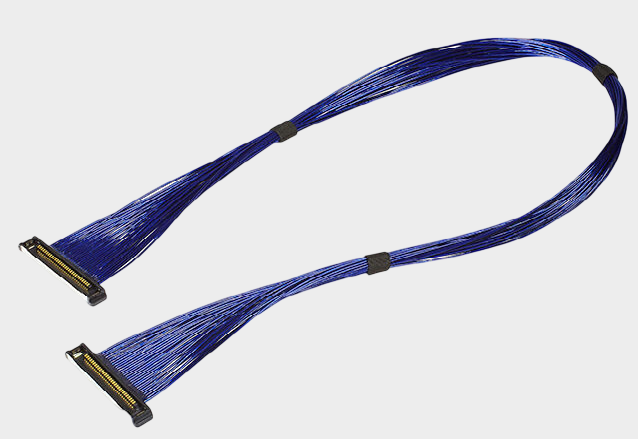

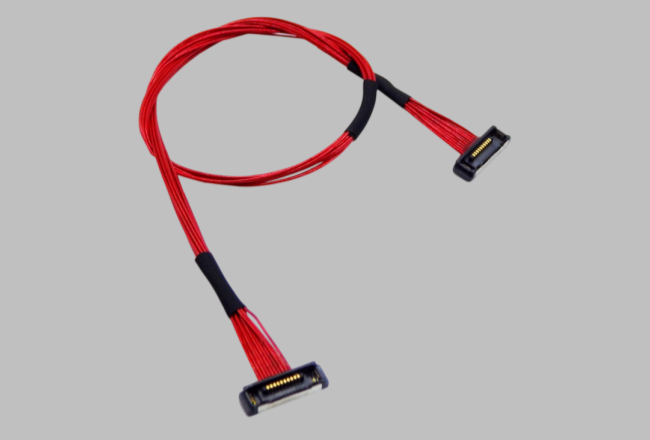

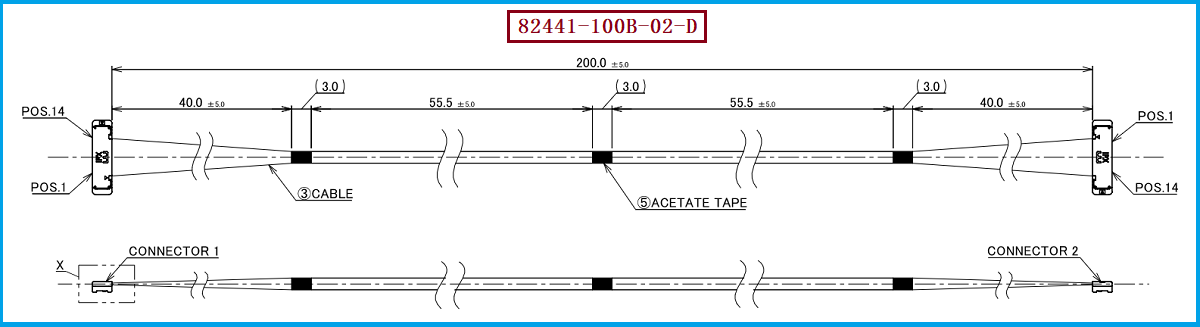

从具体产品规格来看，I-PEX 82441-100B-02-D属于CABLINE®-SS 14PIN极细同轴线束，PDF图纸对应的线材为Micro-Coaxial Cable AWG #40、50Ω，线束长度为200mm，线位定义为1-N。线材端使用的连接器型号为20373-R14T-06，连接器为14PIN、0.4MM Pitch。I-PEX官方产品页面也明确列出14PIN CABLINE®-SS Harness 82441，规格为L=200mm、1-N，并同时列出了100mm的82881和300mm的82882等同系列型号。 对工程师来说，14PIN与0.4MM间距意味着可以在较小的连接区域内完成多路信号连接，而AWG40 Micro-Coaxial Cable则兼顾了线束尺寸与高速信号传输需求；对采购人员来说，82441-100B-02-D、20373-R14T-06、14PIN、0.4MM、AWG40、50Ω、200mm、1-N这些信息应作为询价和替代确认时的主要识别条件，尤其需要注意1-N线序不能与1-1直通线序混淆。

---

选型和兼容与替代方案参考及建议

对于医疗内窥镜、微型摄像设备或其他空间受限的高速信号设备，如果需要寻找 I-PEX 82441-100B-02-D 的兼容替代线束，工程端建议首先确认设备实际使用的连接器结构、14PIN数量、0.4MM Pitch、线束长度以及1-N线序，再进一步确认Micro-Coaxial Cable的AWG和阻抗规格。CABLINE®-SS官方资料显示，该系列采用窄型结构、0.4mm间距，并具有W-Point双触点设计；其可用PIN数覆盖10、14、20、30、32、35、40、50PIN。 如果用于医疗内窥镜相关项目，还应额外关注线材柔韧性、弯折寿命、屏蔽连续性、绝缘材料、洁净要求以及客户指定的医疗材料和可靠性测试要求，不能仅依据连接器型号判断整条线束是否满足医疗设备要求。我们公司可提供：I-PEX 82441-100B-02-D兼容替代线束方案，可围绕14PIN、0.4MM Pitch、AWG40、50Ω、200mm、1-N等关键规格进行极细同轴线束的兼容开发，并根据客户设备的安装空间、线序、长度及信号传输要求进行样品制作与规格匹配。

---

从微型摄像头到整机连接，极细同轴线是内窥镜小型化的重要连接方案
医疗内窥镜采用极细同轴线的根本原因，是需要在有限的物理空间内同时完成多路图像/高速信号传输和可靠布线。公开的内窥镜微型摄像方案已经采用Micro-Coaxial Cable连接前端摄像模块与后端处理系统，说明这种线缆结构能够满足微型成像系统对空间和信号传输的综合需求。 对于 I-PEX 82441-100B-02-D 而言，其14PIN、0.4MM间距、AWG40 Micro-Coaxial Cable、50Ω、200mm及1-N线序构成了明确的产品识别基础；配套线材端连接器 20373-R14T-06 则进一步确定了连接器匹配关系。需要强调的是，极细同轴线束能否用于具体医疗设备，最终仍需结合整机设计、材料法规及可靠性验证确定。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。总体来看，针对需要小型化、高密度、多路信号传输的内窥镜及微型成像设备，极细同轴线能够在有限空间内提供更加紧凑的连接方式，而以82441-100B-02-D为参考开展兼容替代开发，则应同时关注连接器、线材、阻抗、线序、尺寸及制造一致性。
