I-PEX 82992-100B-01-D：面向高密度连接需求的50PIN极细同轴线束

在笔记本电脑、平板电脑、高速显示设备以及其他空间高度受限的电子设备内部，连接器和线束不仅需要满足信号传输要求，还需要兼顾小型化、布线密度和装配可靠性。本文所介绍的 I-PEX 82992-100B-01-D，属于 CABLINE®-CA II 系列50PIN极细同轴线束方案，采用Micro-Coaxial Cable结构，属于1-1双端连接方式，适合需要多路高速信号连接的设备内部应用。根据相关产品资料，CABLINE®-CA II采用0.4mm超细间距、水平插拔结构，并支持20、30、40、50PIN等规格；该系列同时采用ZenShield®全屏蔽技术和机械锁扣结构，针对高速信号传输、小型化以及EMI控制等需求进行了设计。 对于工程师而言，82992-100B-01-D的关键识别信息包括：极细同轴线束产品料号/型号为I-PEX 82992-100B-01-D，线材端使用的连接器型号为20680-050T-01，连接器为50PIN、0.4MM间距；其中20680-050T-01属于CABLINE-CA II Plug Housing 50Pin型号。

---

极细同轴线束行业中的“AWG”到底是什么？为什么工程师选线时必须关注

对于采购人员和电子工程师来说，选择极细同轴线束时经常会看到 AWG 这个参数，例如AWG40、AWG42、AWG44等。AWG全称是 American Wire Gauge，即美国线规，它主要用于表示导体线径规格。需要特别注意的是，AWG数字越小，导体通常越粗；反过来，AWG数字越大，导体通常越细，因此AWG40比AWG44的导体规格更粗。在线束选型中，AWG并不是简单的“数字大小”，它会与导体截面积、载流能力、线缆外径、柔韧性以及设备内部空间等因素产生关联。以本次产品为例，CABLINE®-CA II官方资料显示，该系列支持多种Micro-Coaxial极细同轴线规格，包括AWG40、AWG42、AWG44等，同时不同线径对应不同的电流承载能力；资料中列出的AWG44、AWG42、AWG40 Micro-Coax对应电流能力分别为0.1A/contact、0.24A/contact和0.3A/contact。 因此，对于工程师而言，AWG40并不只是一个线径标识，而是关系到线束尺寸、载流能力以及具体连接器兼容性的关键选型参数；对于采购人员而言，也不能仅以“同样是极细同轴线”来判断不同供应商产品是否可以直接替代，而应进一步核对AWG、连接器、PIN数、Pitch、线长、阻抗及端接方式等参数。

---

50PIN、0.4MM连接器：高密度极细同轴线束设计中的关键匹配关系

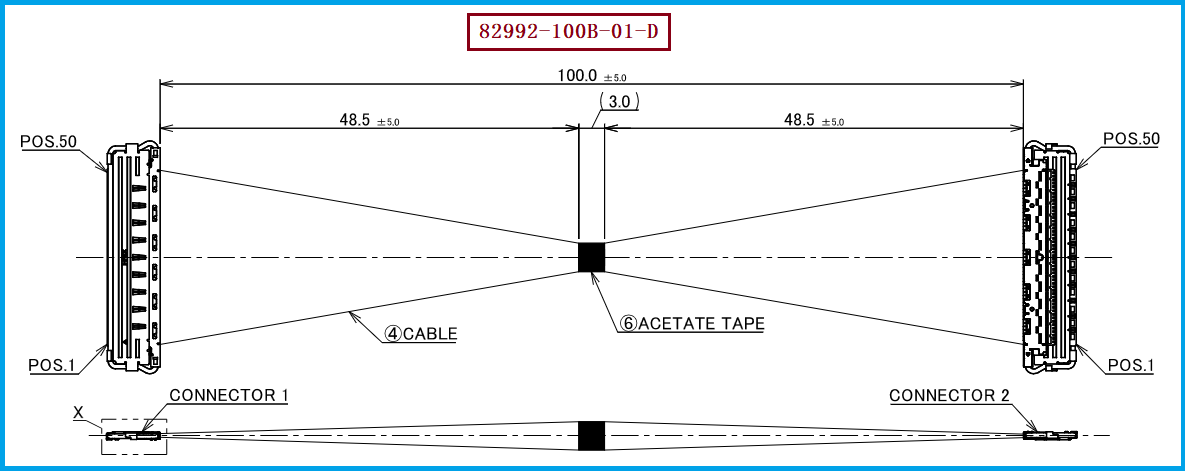

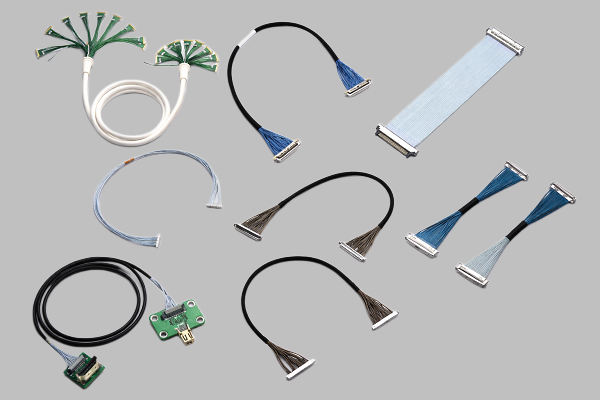

I-PEX 82992-100B-01-D所采用的线材端连接器型号为 20680-050T-01，对应CABLINE-CA II 50Pin Plug Housing；I-PEX资料中同时列出了与之配套的50Pin Plug Cable Assembly 20679-050T-01、50Pin Plug Shell 3204-0501、50Pin Plug Lock Bar 20681-050T-01以及50Pin Receptacle 20682-050E-02。 对工程师来说，50PIN+0.4MM Pitch意味着在有限的设备内部空间中实现较高的信号连接密度，而CABLINE®-CA II的0.4mm Pitch、水平插拔及低配合高度设计，也使其适合薄型、高密度电子设备内部布线。 对采购人员来说，在寻找兼容替代产品时，不能只要求供应商提供“50PIN极细同轴线束”，还应明确指定连接器型号20680-050T-01、50PIN、0.4MM间距以及对应的线材规格和端接要求，从而减少因连接器型号或机械尺寸不一致造成的装配风险。基于该产品的工程图及配套连接器资料，我们公司具备极细同轴线束生产制造能力，我们公司可提供：I-PEX 82992-100B-01-D兼容替代线束方案，可根据客户的连接器、线材规格、长度、线序及应用要求进行兼容替代方案开发。

---

选型和兼容与替代方案参考及建议

对于正在进行 I-PEX 82992-100B-01-D选型、国产替代或供应链导入的工程师和采购人员，建议首先确认产品是不是 CABLINE®-CA II 50PIN平台，再重点核对线材端连接器 20680-050T-01、连接器 50PIN/0.4MM Pitch、Micro-Coaxial线材AWG规格、线束长度、端子线序以及设备实际安装空间。I-PEX官方资料显示，CABLINE-CA II SAMPLE HARNESS FOR EVALUATION PART NUMBERS中，50Pin 1-1线束包括82992-100B-01-D（L=100mm）、82993-100B-01-D（L=200mm）和82994-100B-01-D（L=300mm），说明同一连接器平台可以根据线长需求形成不同线束方案。 在进行兼容替代时，建议不要单纯按照料号寻找“外观相同”的产品，而应按照连接器型号→PIN数及Pitch→AWG线材→阻抗/电气性能→线长→线序→结构尺寸→实际装配验证的顺序进行确认。对于批量采购，还建议在正式导入前进行样品测试和装机验证，以确认机械配合、信号完整性及长期使用可靠性。对于有国产替代需求的客户，我们可围绕 I-PEX 82992-100B-01-D开展兼容替代线束的规格确认与方案开发。

---

从AWG线材到连接器，极细同轴线束的替代需要系统匹配
I-PEX 82992-100B-01-D是一款以CABLINE®-CA II为连接平台的50PIN极细同轴线束，其核心选型信息集中在 50PIN、0.4MM Pitch、20680-050T-01连接器以及Micro-Coaxial线材等关键参数上。对于工程师而言，AWG是判断极细同轴线材规格的重要基础参数，但完整的线束设计还需要结合阻抗、信号速率、连接器结构、线序及设备空间综合判断；对于采购人员而言，兼容替代也不能只看产品料号，而应确保连接器、PIN数、Pitch、线材和机械电气性能真正匹配。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕 I-PEX 82992-100B-01-D提供兼容替代线束方案，为客户在高速显示、高密度电子设备及其他空间受限应用中的线束国产替代提供产品与制造支持。
