Intel工控相机为什么需要高性能极细同轴线束？

随着机器视觉、工业检测、AI视觉和智能制造设备不断升级，基于Intel处理器平台的工控相机及视觉设备对内部高速信号连接提出了更高要求。相机采集的大量图像数据需要在摄像模组、控制板、处理平台之间稳定传输，如果内部连接线束在高速信号传输过程中出现阻抗不连续、串扰、EMI干扰或机械连接不稳定，就可能影响图像数据的完整性和系统运行稳定性。极细同轴线束采用同轴结构，在有限空间内兼顾高速信号传输与电磁屏蔽能力，同时具有线径细、柔性较好、布线密度高等特点，因此非常适合Intel工控相机这类对高速图像传输、内部空间利用率和系统可靠性都有要求的设备。对于工程师而言，选择合适的极细同轴线束，不仅关系到信号完整性，也关系到整机结构设计、布线方式和后期维护；对于采购人员而言，则需要进一步关注线束型号、连接器匹配、线材AWG、长度及Pin定义等关键参数。

---

I-PEX 82987-100B-01-D：60Pin高密度极细同轴线束

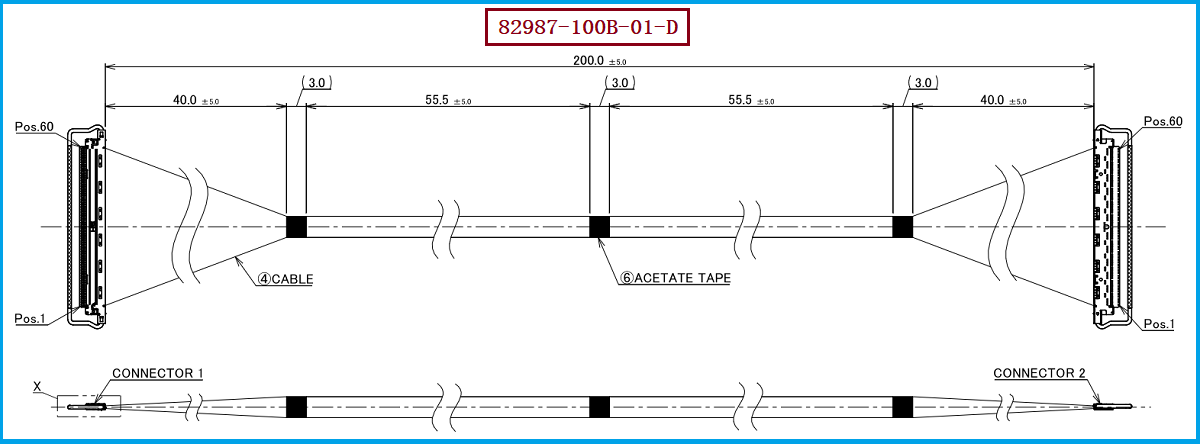

本次介绍的产品为 I-PEX 82987-100B-01-D，属于 I-PEX CABLINE®-CA 60P HARNESS 极细同轴线束产品。根据对应工程图，该线束采用60Pin结构，线长为 200mm±5mm，Pin Assignment为 1-1，即两端对应Pin进行直通连接；线缆采用 Micro-Coaxial Cable AWG#40、50Ω，适合高密度高速信号连接场景。该线束两端采用CABLINE®-CA体系的线材端连接结构，其中本产品线材端使用的连接器型号为 20634-160T-02，该连接器可适配的线材规格为 AWG#40。同时，CABLINE®-CA系列具有0.4mm接触间距、水平对插、机械锁扣以及屏蔽与多点接地等设计特点，可在有限PCB及设备内部空间中实现高密度连接。对于Intel工控相机而言，这种60路高密度极细同轴连接方式能够为摄像头、视觉处理板及高速数据处理单元之间的内部信号互联提供更加紧凑的布线选择。需要说明的是，具体接口速率和协议是否满足某一Intel工控相机系统，还需要结合整机SI设计、线长、PCB走线和实际测试结果进行确认。

---

极细同轴线束在Intel工控相机中的优势：高速、抗干扰与空间利用率

在Intel工控相机应用中，极细同轴线束的价值并不只是“线径更细”，更重要的是能够在高速信号传输与设备小型化之间取得平衡。CABLINE®-CA系列面向高速Micro-Coaxial连接应用，官方资料给出的最高参考传输能力达到 32Gbps/Lane PAM4，并覆盖USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速接口应用方向；同时，0.4mm Pitch和水平对插结构有利于高密度、小型化设备内部布局，屏蔽结构和多点接地设计则有助于高速信号环境下的EMI控制。对于工控相机工程师来说，当设备内部同时存在高速处理器、DDR、高速接口、图像采集及电源模块时，布线空间往往非常有限，采用AWG#40极细同轴线可以在满足高密度布线需求的同时减少线束占用空间；对于采购人员来说，I-PEX 82987-100B-01-D、20634-160T-02、AWG#40、60Pin、200mm、1-1这些参数则构成了采购和替代选型时的重要识别条件。

---

选型和兼容与替代方案参考及建议

如果Intel工控相机或机器视觉设备原设计采用 I-PEX 82987-100B-01-D，进行国产替代时不建议只根据“60Pin极细同轴线”进行简单替换，而应从连接器、线材、阻抗、Pin Assignment、线束长度和机械结构等多个维度进行确认。重点需要核对线材端连接器型号 20634-160T-02、连接器所适配的 AWG#40线材规格，同时确认60Pin数量、200mm长度、1-1线序以及设备内部实际安装空间；对于高速图像信号，还应进一步关注阻抗连续性、插接可靠性、屏蔽结构及信号完整性测试。CABLINE®-CA系列本身支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable规格，因此不能因为同属极细同轴线就直接认为不同AWG线材可以无条件互换。 我们公司专注于极细同轴线束的生产制造，可根据客户设备结构、连接器要求、线材规格、长度及线序要求进行线束开发与生产，我们公司可提供：I-PEX 82987-100B-01-D兼容替代线束方案，帮助工程师在产品设计、样机验证及批量采购阶段获得更多国产替代选择。对于已经采用I-PEX CABLINE®-CA连接器体系的设备，还可以结合具体产品料号/型号进行一对一匹配评估。

---

面向Intel工控相机的高密度高速连接选择
I-PEX 82987-100B-01-D是一款60Pin、AWG#40、50Ω、200mm、1-1 Pin Assignment的CABLINE®-CA极细同轴线束，其线材端连接器型号为 20634-160T-02，适配 AWG#40线材。对于Intel工控相机、机器视觉设备及其他高速图像处理设备而言，极细同轴线束能够在高速信号传输、EMI控制、高密度布线和设备小型化之间提供兼顾方案。工程师在选型时应重点关注“连接器+线材+线序+长度+阻抗+结构尺寸”的整体匹配，而采购人员则应以具体产品料号/型号作为供应链沟通和国产替代的重要依据。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。依托极细同轴线束生产制造能力，我们公司可围绕I-PEX CABLINE®-CA系列产品提供兼容替代开发与生产服务，为Intel工控相机及工业视觉设备客户提供更具灵活性的极细同轴线束国产替代选择。
