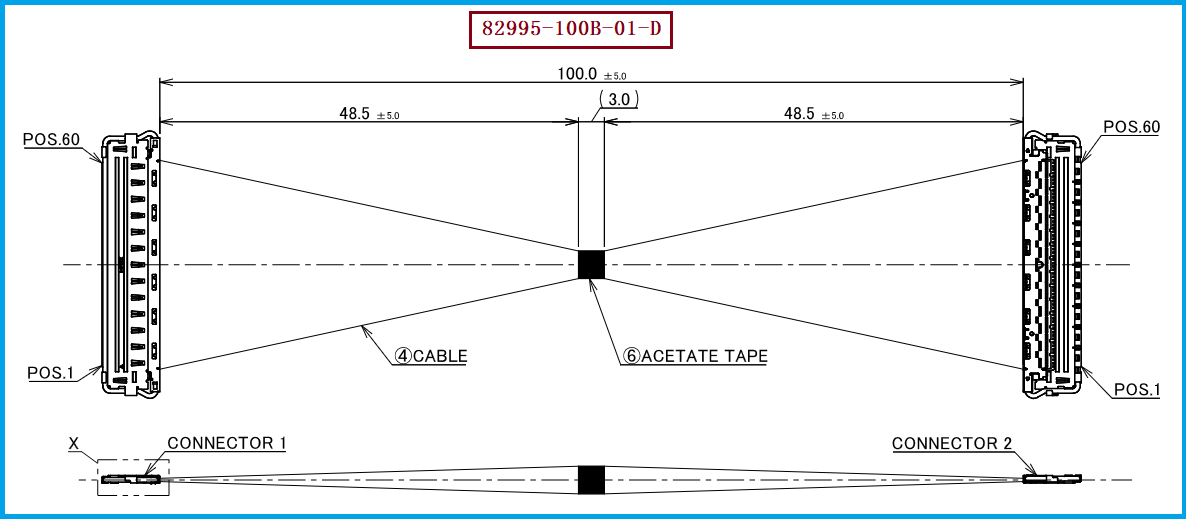

I-PEX 82995-100B-01-D：面向高密度高速设备的极细同轴线束方案

对于AI相机、工业视觉设备、笔记本电脑、高速显示设备及其他空间受限的电子产品而言，内部线束不仅承担信号传输任务，还直接影响整机的尺寸、EMI控制和高速信号完整性。本文针对 I-PEX 82995-100B-01-D 极细同轴线束方案进行介绍，该方案配套使用的线材端连接器型号为 20680-060T-01，连接器可适配 AWG#40 极细同轴线材。结合 I-PEX CABLINE®-CA II 系列连接器的0.4mm Pitch、高速传输、全屏蔽及低高度设计，这类极细同轴线束能够在有限的设备内部空间中实现多路高速信号的紧凑连接。对于工程师而言，重点不仅是“线能不能接上”，更需要关注线径、连接器匹配、阻抗控制、屏蔽结构、弯折空间以及整机装配要求；对于采购人员而言，则需要关注产品料号、连接器型号、线材规格及替代供应能力是否明确。

---

极细同轴线的内部结构是怎样的？从“导体—绝缘—屏蔽—护套”理解高速传输

极细同轴线虽然外径非常小，但内部并不是简单的一根金属导线，而是按照同轴传输结构进行精密设计。通常从中心向外依次包括中心导体、绝缘层、屏蔽层以及外护套：中心导体负责传输高速电信号；绝缘层用于保持中心导体与外部屏蔽层之间稳定的电气间距；屏蔽层包围信号导体，可以形成相对完整的电磁屏蔽环境，降低外部干扰进入以及高速信号向外辐射的风险；最外侧护套则承担机械保护作用。对于 AWG#40 这类极细规格而言，线材尺寸更小，但制造难度也更高，尤其需要控制导体尺寸、绝缘层同心度、屏蔽层完整性以及整体外径的一致性。正是这种精密的同轴结构，使极细同轴线能够在小型化设备内部兼顾高密度布线、信号完整性和EMI控制。因此，工程师在进行高速线束设计时，不能仅以“线径越细越好”作为判断依据，而应结合传输速率、阻抗、长度、弯折半径、连接器规格和实际工作环境综合确定。

---

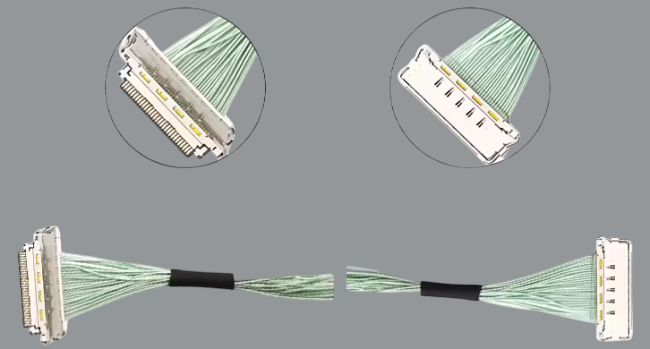

20680-060T-01连接器与AWG#40线材：线束设计中的关键匹配关系

在 I-PEX 82995-100B-01-D 极细同轴线束方案中，线材端使用的连接器型号为 20680-060T-01，适配线材规格为 AWG#40。这意味着在进行替代线束开发时，不能只关注连接器外形尺寸，而需要围绕“连接器—端子—线材—压接/焊接—屏蔽—整束成型”建立完整的匹配关系。对于工程师来说，AWG#40极细同轴线材在满足空间紧凑要求的同时，对加工精度、端接可靠性和高速信号一致性提出了更高要求；对于采购人员来说，则建议在询价和供应商评估阶段明确产品料号 I-PEX 82995-100B-01-D、线材端连接器 20680-060T-01以及AWG#40三个关键参数，避免仅按照“60Pin极细同轴线束”进行采购而造成规格偏差。我们公司可提供 I-PEX 82995-100B-01-D兼容替代线束方案，可根据客户设备的连接器配置、线材规格、长度、Pin数、走线方式及实际装配需求进行极细同轴线束方案开发，为工程验证、批量采购及国产替代提供配套支持。

---

选型和兼容与替代方案参考及建议：从工程验证到批量采购

对于需要寻找 I-PEX 82995-100B-01-D 替代方案的客户，建议首先确认设备端连接器与线材端连接器的实际配合关系，再核对 20680-060T-01 连接器型号及AWG#40线材规格，同时确认线束长度、Pin数量、两端连接方式、出线方向以及设备内部空间。尤其对于高速摄像机、AI视觉设备等产品，线束并非普通低速导线，替代时还需要重点评估高速信号完整性、阻抗一致性、屏蔽连续性及端接可靠性。若原设计采用CABLINE®-CA II类高密度高速连接结构，则替代线束应尽可能保持原连接器接口和机械尺寸关系，从而减少PCB端重新设计的成本。对于采购端，建议在供应商导入阶段同时确认样品验证、规格承认、批量一致性和交期能力，而不是单纯比较单价。我们持续专注于此品牌连接器的国产替代研究与市场应用方案开发，如果你对此品牌的国产替代方案相关产品感兴趣或有采购需求，以及正在关注这一方向，欢迎联系：我们可根据实际项目需求提供兼容替代线束方案。

---

极细同轴线的价值不仅在于“更细”，更在于高密度高速传输能力
I-PEX 82995-100B-01-D 所代表的极细同轴线束方案，其核心价值在于利用精密的同轴内部结构，在有限空间内实现多路高速信号的稳定传输。配套 20680-060T-01 线材端连接器以及AWG#40极细同轴线材后，可以进一步满足高密度、小型化设备对内部高速连接的需求。对于工程师，理解极细同轴线“中心导体—绝缘层—屏蔽层—外护套”的结构，有助于从信号完整性和EMI角度进行合理选型；对于采购人员，则应围绕产品料号、连接器型号、AWG规格及实际尺寸建立明确的替代采购标准。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。我们公司可提供 I-PEX 82995-100B-01-D兼容替代线束方案，帮助客户在保持原有连接设计和应用需求的基础上，探索更加灵活的极细同轴线束供应方案。
