医疗内窥镜为什么越来越关注极细同轴线？

医疗内窥镜需要将前端摄像模组采集到的图像数据传输至后端处理系统，同时还要尽可能压缩前端组件的体积，因此内部连接不仅要求高速传输，还要求线材足够细、布线灵活并具备较好的抗干扰能力。尤其是在高清、高帧率甚至更高分辨率成像应用中，摄像头产生的数据量持续增加，传统普通线缆如果尺寸较大，会增加前端探头及内部结构的空间压力。极细同轴线则能够将高速信号传输与小型化布线结合起来，每根同轴线都具有相对独立的传输结构，有利于工程师针对阻抗、屏蔽和信号完整性进行设计。因此，在适合的内窥镜影像传输架构中，极细同轴线可以成为连接前端摄像模组与后端电子系统的一种重要选择。需要强调的是，具体医疗器械项目还必须根据产品的尺寸、弯曲要求、灭菌方式、温度、可靠性以及医疗法规等条件进行专项验证。

---

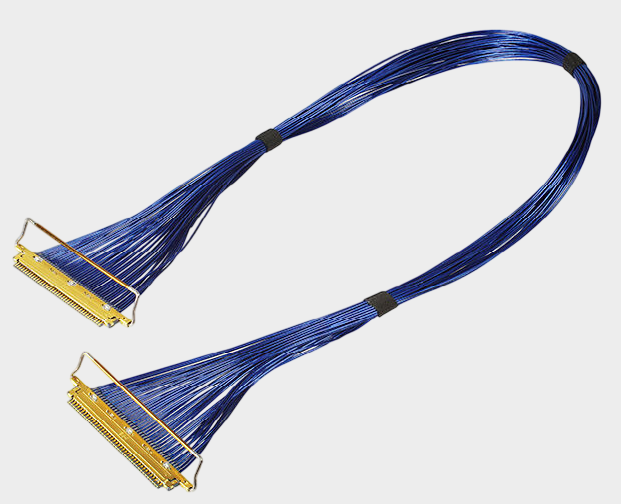

I-PEX 82909-100B-02-D：20PIN AWG#40极细同轴线束

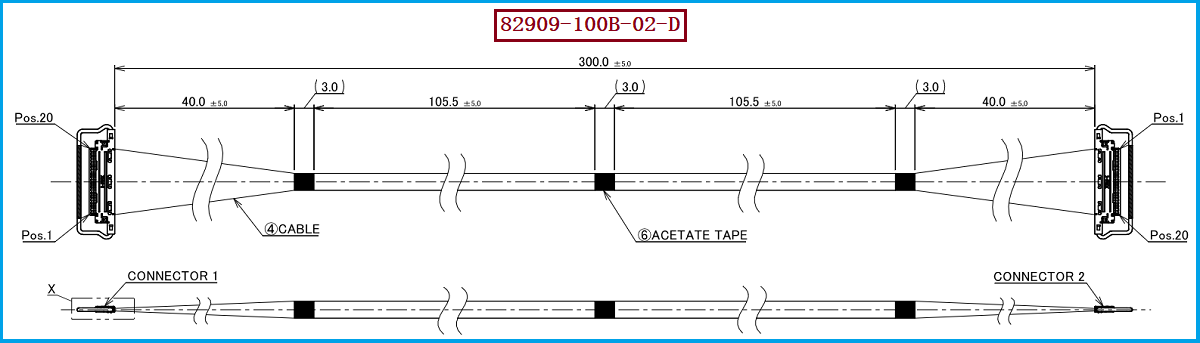

本次介绍的极细同轴线束产品料号/型号为I-PEX 82909-100B-02-D，属于CABLINE®-VS 20P Harness方案。根据产品图纸，该线束采用20根Micro-Coaxial Cable极细同轴线，AWG#40规格，特性阻抗50Ω，线材长度300.0±5.0mm，线序为1-N，线材颜色为蓝色。其线材端使用的连接器型号为20454-220T，对应20PIN、0.5mm Pitch的连接方案。对于工程师而言，这一组合意味着产品选型不能只看“20芯”或“AWG#40”，而需要同时确认连接器型号、Pin数量、Pitch、线材阻抗、长度和线序；对于采购人员而言，这些参数则构成了寻找兼容替代线束供应商时的重要规格依据。特别是内窥镜等空间受限设备，线束长度和端部结构稍有变化，就可能影响装配路径，因此打样阶段应按照原图纸进行尺寸和接口匹配确认。

---

极细同轴线为什么适合高速内窥镜图像传输？

内窥镜前端摄像头产生的是高速数字图像信号，随着分辨率、帧率和图像处理能力提升，信号传输对阻抗一致性、串扰控制和EMI抑制的要求也越来越高。极细同轴线的优势之一，就是能够通过中心导体、介电层和屏蔽结构形成相对完整的高速传输单元；其中，介电材料、绝缘层厚度、导体尺寸和屏蔽结构都会影响最终的特性阻抗及高频传输性能。以本次82909-100B-02-D为例，图纸明确要求采用50Ω Micro-Coaxial Cable AWG#40，因此在进行替代开发时，不能简单用普通AWG#40导线替换，而应围绕50Ω目标对线材结构进行匹配。同时，I-PEX CABLINE®-VS采用0.5mm Pitch水平对插结构，并配合机械锁定设计，面向高密度、高速信号连接应用。对于内窥镜工程设计而言，这种“细线径+同轴结构+高密度连接器”的组合，有利于在有限空间内完成多路高速信号布线，但实际能否满足具体图像接口的传输要求，仍需通过眼图、插入损耗、回波损耗、串扰等高速信号完整性测试进行确认。

---

选型和兼容与替代方案参考及建议

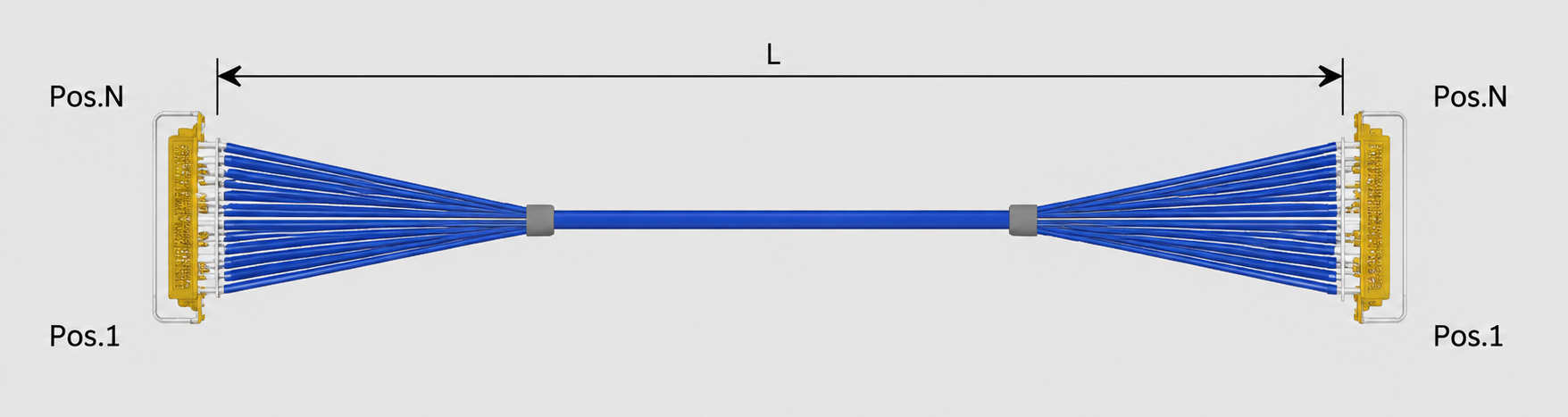

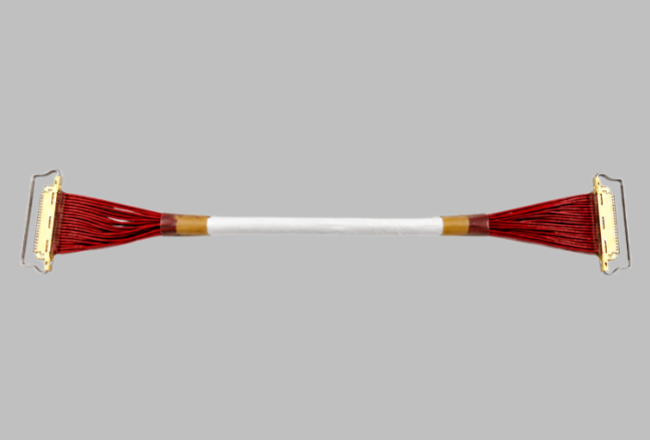

如果工程师或采购人员正在寻找I-PEX 82909-100B-02-D的国产替代方案，建议首先确认原线束采用的20454-220T连接器、20PIN、0.5mm Pitch、AWG#40、50Ω、300±5mm以及1-N线序，然后再进一步确认两端连接器的位置关系、出线方向、端部固定方式和设备内部安装空间。需要注意的是，20454-220T属于CABLINE-VS连接方案，而用户所提供的CABLINE®-CA产品资料属于另一系列连接器平台，因此进行替代时不能仅根据“极细同轴线连接器”的名称进行跨系列替换，必须核对实际PCB端连接器和机械尺寸。我们公司可提供：I-PEX 82909-100B-02-D兼容替代线束方案，可根据客户样品、图纸或实际装配需求，围绕20454-220T、AWG#40、20PIN、0.5mm间距、50Ω及300mm规格进行极细同轴线束生产制造和兼容替代开发。对于医疗内窥镜等高要求应用，还建议在样品阶段同步验证弯曲性能、端部拉力、阻抗一致性、高速信号完整性及长期可靠性，再进入批量导入阶段。

---

内窥镜需要的不是“越细越好”，而是高速、小型与可靠性的平衡
医疗内窥镜采用极细同轴线的核心逻辑，并不是单纯追求线材越细越好，而是在有限空间内实现高速图像信号稳定传输，同时兼顾线束尺寸、布线灵活性、屏蔽效果、阻抗控制和连接可靠性。本次介绍的I-PEX 82909-100B-02-D采用20PIN、AWG#40 Micro-Coaxial Cable、50Ω、300±5mm、1-N线序，并使用20454-220T连接器，具有明确的工程规格，可作为相关高速、小型化内部连接项目进行选型和国产替代评估的参考。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于正在进行内窥镜摄像模组、工业视觉设备或其他紧凑型高速电子设备设计的工程师和采购人员而言，真正可靠的替代方案应当实现线材、连接器、阻抗、尺寸、线序和高速信号性能的整体匹配，而不是只替换其中某一个零部件。
