35PIN 0.4MM超细间距，面向高密度高速连接应用

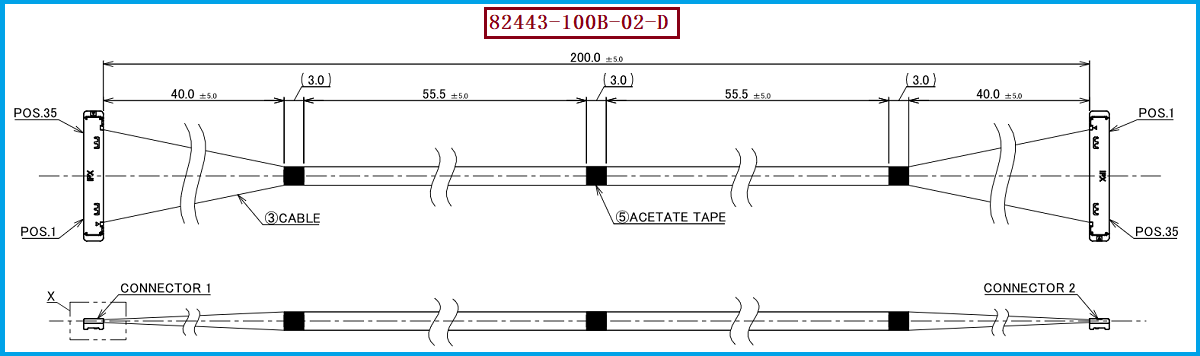

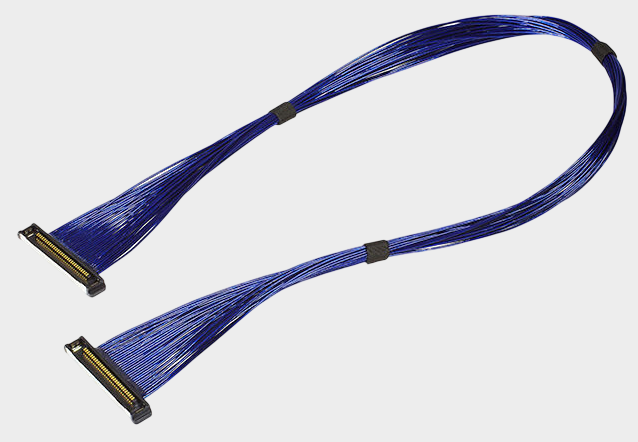

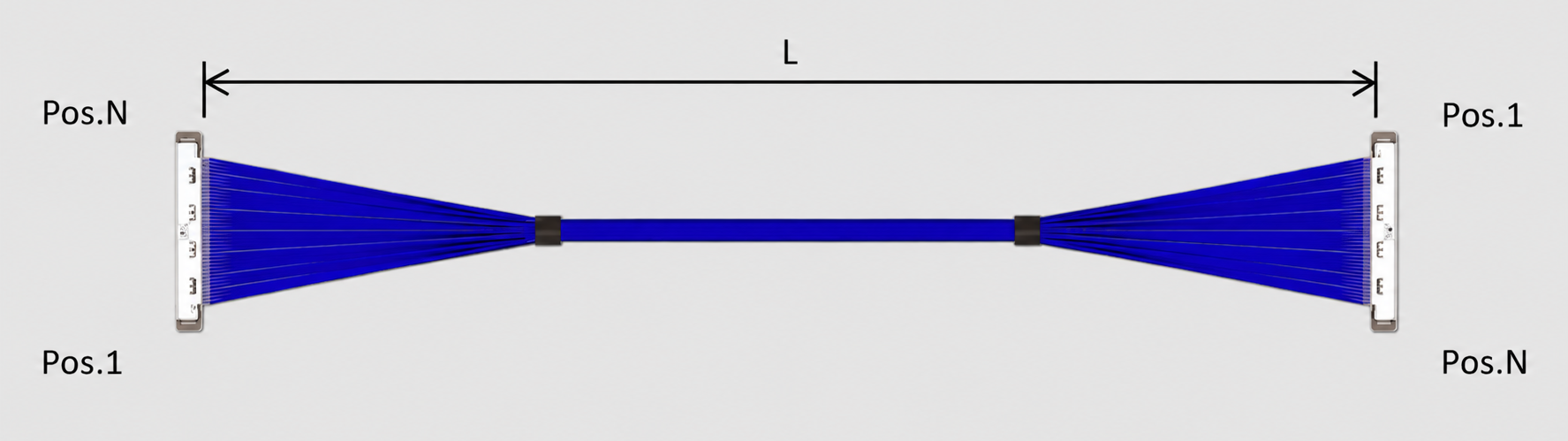

在笔记本电脑、显示模组、工业设备、视觉设备等产品中，连接器及线束不仅要满足高速信号传输要求，还需要适应越来越紧凑的内部空间。I-PEX CABLINE®-SS系列采用0.4mm Contact Pitch、Vertical Right Angle结构，支持10、14、20、30、32、35、40、50Pin，其中35Pin规格对应的线材端连接器型号为 20373-R35T-06。官方资料显示，CABLINE®-SS支持Micro-Coaxial Cable，覆盖AWG36、AWG38、AWG40、AWG42等规格，并具备最高16Gbps/Lane的高速传输能力。针对本文所介绍的 I-PEX 82443-100B-02-D，其对应的是35Pin、200mm、Micro-Coaxial 40AWG、1-N线序的CABLINE-SS标准线束。对于工程师而言，35Pin与0.4mm间距意味着较高的布线密度；对于采购人员而言，明确到具体料号、连接器型号、Pin数、Pitch、线径及长度，则有助于进行替代选型和BOM确认。

---

连接器公差为什么会直接影响极细同轴线束装配？

对于0.4mm间距的极细同轴线束，连接器尺寸虽然只有毫米级，但公差控制却会直接影响压接、装配、插合以及最终的连接可靠性。以 20373-R35T-06 为例，I-PEX官方2D资料给出的35Pin结构尺寸中，A、B、C、D尺寸分别为18.60mm、15.10mm、19.80mm和13.60mm；当连接器本体、端子位置、线材外径以及线束加工尺寸存在累计偏差时，就可能造成线材排列不均、端子定位偏移、插入力变化、连接器插合不到位，甚至出现个别Pin接触异常。因此，工程师在评估替代线束时不能只看“35Pin、0.4mm”这些表面参数，还应关注连接器与线材压接区域的尺寸匹配、线芯排列一致性、端子定位精度以及线束成型尺寸。对于采购人员而言，这也意味着不能简单按照“同Pin数、同Pitch”判断两个线束是否可以直接替换，而应结合原厂2D图纸、连接器规格及整套线束尺寸进行确认。

---

从工程装配角度看，公差控制决定替代线束能否真正“装得上、插得稳”

极细同轴线束的兼容替代，本质上不是单纯复制连接器外观，而是需要对连接器、极细同轴线、端子加工、线序以及成品尺寸进行协同控制。对于 82443-100B-02-D 这类35Pin线束，0.4mm Pitch使相邻通道之间的空间非常有限，如果线材端部成型、剥线尺寸、端子位置或连接器装配尺寸偏差过大，就可能在实际装配时产生卡滞、浮高、偏斜或插合不到位等问题；而对于高速信号应用，线束加工一致性还会进一步影响阻抗连续性和信号完整性。因此，在替代制造过程中，需要把连接器公差与线束长度、线材外径、端子定位、线序及出线状态作为一个整体进行验证，而不是只对单个尺寸进行控制。CABLINE®-SS官方资料也明确提供不同Pin数及不同长度的标准Harness，并通过具体料号对应特定Harness规格，这说明线束料号与其实际结构规格需要一一对应。

---

选型和兼容与替代方案参考及建议

如果客户现有设计使用 I-PEX 82443-100B-02-D，在进行国产兼容替代时，建议工程师优先确认35Pin、0.4mm Pitch、200mm长度、Micro-Coaxial AWG40以及1-N线序等核心条件，同时确认线材端连接器为 20373-R35T-06，并根据实际PCB端配套连接器确认整套插合尺寸。对于高速应用，还应进一步核对阻抗、差分对排列、屏蔽结构以及信号完整性要求；如果产品存在转轴、滑动机构或反复弯折，则还需要根据实际机械运动轨迹验证线束的弯曲半径和应力状态。采购选型时，则建议将“原厂料号+连接器型号+Pin数/Pitch+线径+长度+线序”作为完整询价条件，避免只提供一个连接器型号而导致供应商采用错误线材或错误线序。我们公司可提供 I-PEX 82443-100B-02-D 兼容替代线束方案，可依据客户现有产品的连接器配置、线材规格、长度、Pin定义及装配尺寸进行对应开发，为工程验证、样品替换以及批量采购提供极细同轴线束产品支持。I-PEX官方当前资料也将20373-R35T-06列为CABLINE-SS 35Pin Plug Housing的推荐型号。

---

从“参数一致”走向“装配兼容”，实现稳定替代
对于 I-PEX 82443-100B-02-D 极细同轴线束而言，真正决定替代方案能否应用的，不只是35Pin和0.4mm Pitch是否一致，更重要的是连接器尺寸、公差累计、端子定位、线材规格、线序、长度以及实际装配环境是否匹配。尤其在0.4mm超细间距条件下，即使很小的尺寸偏差，也可能被放大为插合困难、接触异常或装配一致性下降等问题。因此，工程师在进行国产替代设计时应重点验证“尺寸—公差—装配—电气性能”之间的匹配关系；我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。采购人员则应以完整料号和规格条件进行供应商筛选。针对 20373-R35T-06、35PIN、0.4MM 配置，我们公司可根据客户实际应用需求提供相应的兼容替代极细同轴线束方案，帮助客户降低供应链切换过程中的开发与验证成本。
