为什么高速极细同轴线束要关注50Ω阻抗？

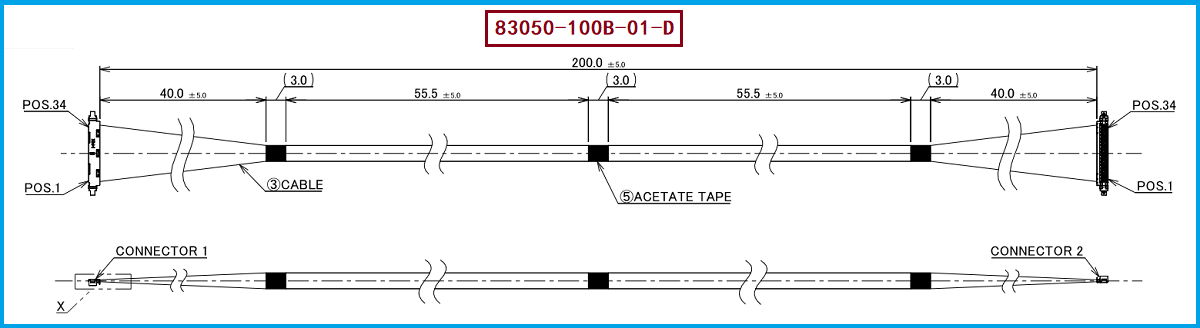

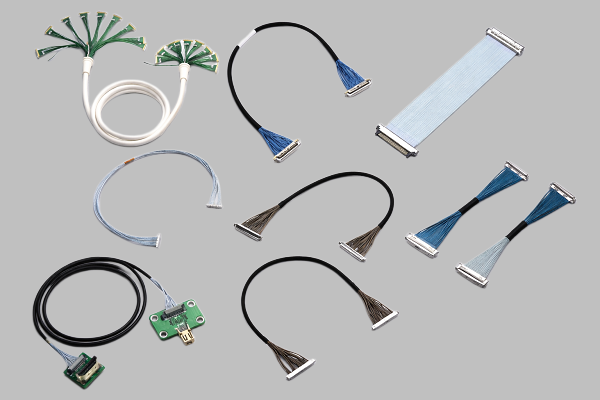

在高速电子设备内部，极细同轴线束承担的不只是“导通”作用，还直接关系到高速信号传输质量。以I-PEX 83050-100B-01-D极细同轴线束为例，该产品属于CABLINE®-UX II系列，采用34Pin、200±5mm、1-1线序结构，线材为Micro-Coaxial Cable、AWG #46、50Ω、Blue。I-PEX官方资料显示，CABLINE®-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）结构，参考传输速度达到5 Gbps/lane NRZ，并支持USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用，因此阻抗控制是工程设计中不能忽视的重要因素。所谓“50Ω”，本质上是传输线为了实现稳定高速信号传输而设定的重要电气特性阻抗。对于工程师而言，如果线束阻抗与系统设计、连接器及PCB传输结构不匹配，高速信号在不同阻抗界面之间传播时就可能产生反射，从而影响信号完整性。

---

50Ω并不是越高越好，而是要与整个高速链路匹配

在实际高速信号系统中，阻抗并不是一个可以单独决定的参数，而需要与芯片、PCB走线、连接器和线缆共同考虑。对于83050-100B-01-D这类50Ω极细同轴线束，工程师在进行替代选型时，应重点确认原线束的阻抗、线径、外径、连接器结构以及传输长度。如果仅仅因为某款线材价格更低，就将原本的50Ω Micro-Coax替换成阻抗不同的线材，即使连接器Pin数和线长完全相同，也不能直接认为具备等效性能。尤其该产品采用34根极细同轴线进行1-1对应连接，每一个通道都需要保持稳定的传输特性；线材结构、导体尺寸、绝缘层以及屏蔽结构发生变化，都可能进一步影响阻抗一致性和高速信号质量。因此，从工程角度看，“50Ω”并不是单纯的线材标签，而是整个高速互连方案进行信号完整性设计时的重要基础参数。

---

20532-034T-02-1连接器与线材选型也要同步考虑

对于采购和工程人员来说，采购一条极细同轴线束不能只看Harness料号，还需要把连接器和线材一起核对。I-PEX 83050-100B-01-D两端采用CABLINE®-UX II Plug，其配套的线材端连接器型号为20532-034T-02-1，对应34Pin、0.25mm Pitch的连接器体系；I-PEX官方推荐料号中也明确列出了20532-034T-02-1，并列出34Pin的20531-034T-02-1 Plug Cable Assembly以及20533-234E Receptacle。 根据项目要求，20532-034T-02-1可适配的线材AWG为AWG#40，因此在实际兼容替代开发中，应以客户指定的AWG规格及具体线材结构为基础进行确认。需要特别注意的是，I-PEX的83050-100B-01-D原图纸采用的是AWG #46、50Ω线材，因此如果项目需要将其替换为AWG#40，不能只确认“连接器能不能装进去”，还应进一步验证线材外径、端接加工、阻抗、弯曲特性及高速信号性能是否满足实际设备要求。这样才能避免出现机械上可以装配，但电气性能无法达到原方案要求的问题。

---

选型和兼容与替代方案参考及建议

对于需要寻找I-PEX 83050-100B-01-D兼容替代方案的客户，建议工程师和采购人员首先按照“连接器+Pin数+Pitch+线材AWG+阻抗+长度+线序+加工结构”的思路进行确认。该型号为34Pin、200±5mm、1-1线序，原图纸采用AWG #46、50Ω Micro-Coax，两端采用CABLINE®-UX II Plug；其中线材端连接器型号为20532-034T-02-1。I-PEX官方同时列出了同系列34Pin、1-1的83049（100mm）、83050（200mm）和83051（300mm），因此选型时尤其需要避免把不同长度或不同线序的Harness混用。 如果客户的重点是降低采购成本、建立第二供应商或实现国产化兼容替代，则应在满足机械装配和电气性能的前提下，对线材规格、阻抗一致性、连接器匹配、端接工艺和成品检测进行综合评估。我们公司可提供：I-PEX 83050-100B-01-D兼容替代线束方案，可根据客户实际项目需求，对34Pin、指定长度、线序、AWG规格及连接器等参数进行匹配开发与生产，为工程验证、样品替代及批量采购提供极细同轴线束解决方案。

---

50Ω的意义，是让极细同轴线束真正适应高速信号传输
极细同轴线束阻抗为什么要50Ω？并不是因为50Ω这个数字本身具有绝对优势，而是因为高速互连系统需要稳定、可控且与系统其他传输链路相匹配的特性阻抗。对于I-PEX 83050-100B-01-D而言，50Ω与AWG #46 Micro-Coax、34Pin、200mm以及CABLINE®-UX II连接器结构共同构成其原始线束方案的重要特征。对于工程师而言，替代时应重点验证阻抗一致性和信号完整性；我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。对于采购人员而言，则应避免只比较单价，而应比较“同连接器、同Pin数、同长度、同AWG、同阻抗及同加工要求”的真实成本和性能。只有在这些关键条件得到充分匹配的情况下，极细同轴线束兼容替代才能兼顾性能、可靠性和采购成本。
