极细同轴线束为什么能够实现高速信号传输？

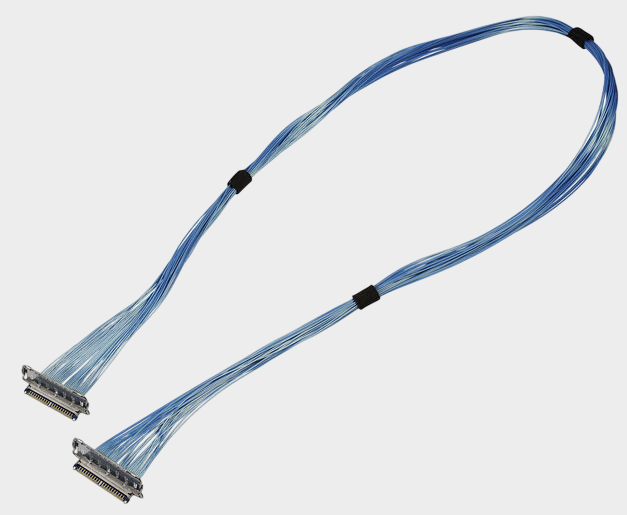

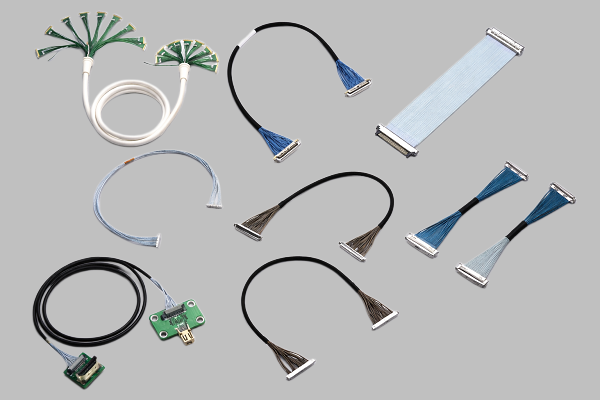

极细同轴线束并不是单纯依靠“线径很细”实现高速传输，而是通过同轴结构、阻抗控制、屏蔽结构以及高精度连接器端接共同保证信号质量。以 I-PEX 82439-100B-02-D 为例，该型号采用40根 AWG#46、50Ω Micro-Coaxial 极细同轴线，标准长度为300mm，属于CABLINE®-CX II 40P、1-N线束。其配套线材端连接器型号为 20974-040T-01，连接器接触间距仅为 0.25mm，在有限空间内实现高密度信号连接。I-PEX官方资料给出的该连接器系列参考传输速度为 5 Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。

---

同轴结构、阻抗和屏蔽如何共同保护高速信号？

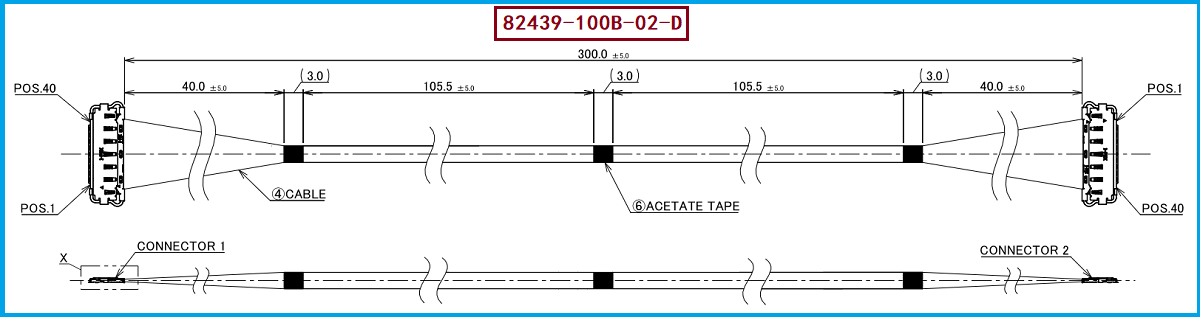

对于高速信号而言，线缆不能只关注“能不能导通”，还要关注信号在传输过程中的反射、衰减、串扰和外部电磁干扰。极细同轴线通常通过中心导体、绝缘层、屏蔽层和外部保护结构形成相对稳定的传输环境，使高速信号在较长距离内保持更好的完整性。82439-100B-02-D 的工程图明确指定线材为 AWG#46、50Ω，并采用CABLINE®-CX II With Cover连接体系；连接器端还配置EMI屏蔽罩和多点接地路径，官方资料描述的接地路径包括线端屏蔽、Ground Bar、公座外壳、屏蔽罩外壳以及母座外壳/PCB。对于工程师而言，这意味着高速线束设计需要同时关注线材阻抗、屏蔽连续性和连接器端接质量；对于采购人员而言，则不能仅以“AWG46”和“40Pin”作为替代判断依据，而应确认实际线材阻抗及完整屏蔽结构。

---

为什么AWG#46的极细线材也可以用于高速信号连接？

线径越细，并不意味着一定不能用于高速信号传输。对于高速信号线束，导体尺寸只是整体设计中的一个因素，还需要结合线缆结构、特性阻抗、绝缘材料、屏蔽方式、连接器以及实际传输速率进行综合评估。I-PEX的CABLINE®-CX II With Cover页面列出了AWG39、AWG44和AWG46等Micro-Coaxial规格，并特别标注AWG39和AWG46存在特性阻抗不匹配说明；而82439-100B-02-D这份具体Harness图纸则明确规定采用AWG#46、50Ω线材。因此，在进行兼容替代时，应以具体Harness图纸要求为基准，而不能简单根据连接器系列支持的线径范围推断具体线束规格。对于工程师来说，还需要结合实际信号速率、长度及SI测试结果进行验证；对于采购人员来说，则应把“AWG#46 + 50Ω + 300mm + 40Pin + 1-N”作为该型号的重要识别组合。

---

选型和兼容与替代方案参考及建议

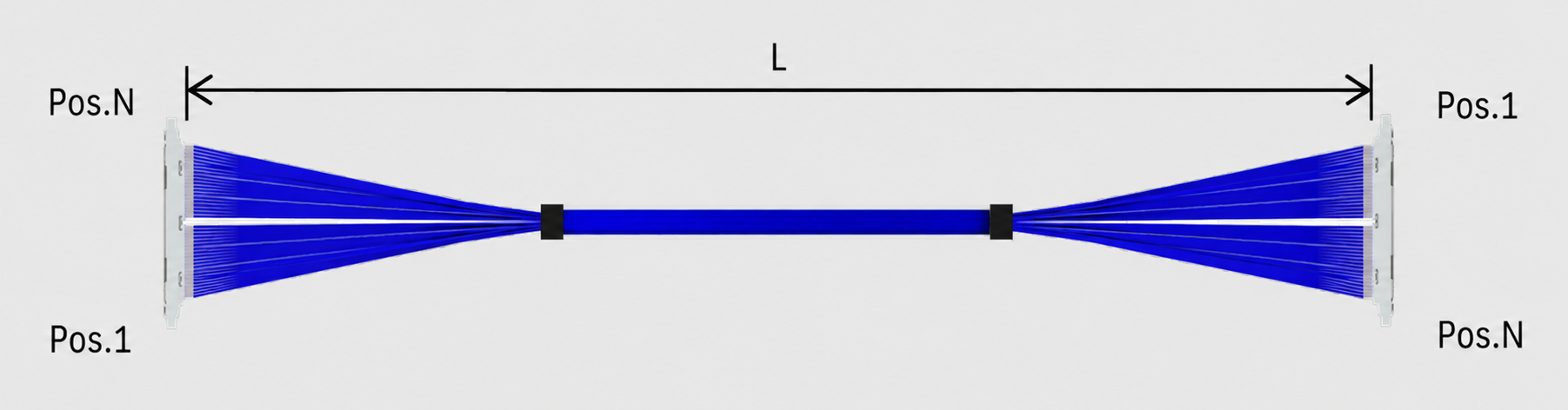

如果设备原本采用 I-PEX 82439-100B-02-D，进行第二供应商导入或兼容替代时，建议首先核对40Pin、0.25mm Pitch连接体系、AWG#46、50Ω、300mm、1-N线序以及20974-040T-01线材端连接器，然后进一步验证Pin Assignment、阻抗、屏蔽连续性、插拔保持以及高速信号完整性。82439的工程图显示，其两端Pin定义为反向对应关系，即Connector 1的40→Connector 2的1、39→2，依次类推，因此替代线束不能简单按照1-1方式制作。I-PEX官方页面同时列出了82877-100B-02-D（100mm）、82878-100B-02-D（200mm）和82439-100B-02-D（300mm）等1-N型号，以及83004、83005、83006等1-1型号，选型时应特别注意长度和线序区别。 我们公司可提供：I-PEX 82439-100B-02-D兼容替代线束方案，可围绕AWG#46极细同轴线、40Pin、300mm、1-N线序及20974-040T-01连接器等关键规格进行替代开发，为工程师样品验证及采购国产替代提供线束制造支持。

---

高速极细同轴线束的核心在于系统级匹配
极细同轴线束实现高速信号传输，是线材结构、阻抗控制、屏蔽设计、连接器精密端接和合理线序共同作用的结果。I-PEX 82439-100B-02-D采用40Pin、AWG#46、50Ω、300mm的Micro-Coaxial线材，并配套 20974-040T-01线端连接器，属于CABLINE®-CX II With Cover 40Pin 1-N Harness。其0.25mm接触间距、机械锁扣和EMI屏蔽结构，使其适合空间受限且存在高速信号连接需求的设备。 我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对工程师而言，替代开发的重点是保证机械、电气及信号完整性参数一致；对采购人员而言，则应重点核对产品料号、连接器型号、AWG、阻抗、长度和线序，从而避免出现“接口可以装配，但实际信号无法正常传输”的问题。
