随着笔记本电脑、工业显示终端、一体机设备以及各类嵌入式显示系统不断向高分辨率、轻薄化方向升级，设备内部高速信号传输面临更高要求。在有限空间内实现稳定、高速的数据传输，已经成为显示系统设计中的关键课题。

作为高速显示连接的重要组成部分，极细同轴线束（Micro Coaxial Cable）凭借优异的抗干扰能力、稳定的信号传输性能以及灵活的布线特性，被广泛应用于eDP、DisplayPort等高速显示接口方案。I-PEX 82663-100B-01-D正是其中较具代表性的30Pin极细同轴线束产品，在传输性能与结构小型化之间实现了良好的平衡。

---

一、I-PEX 82663-100B-01-D 30Pin极细同轴线束的特点与应用价值

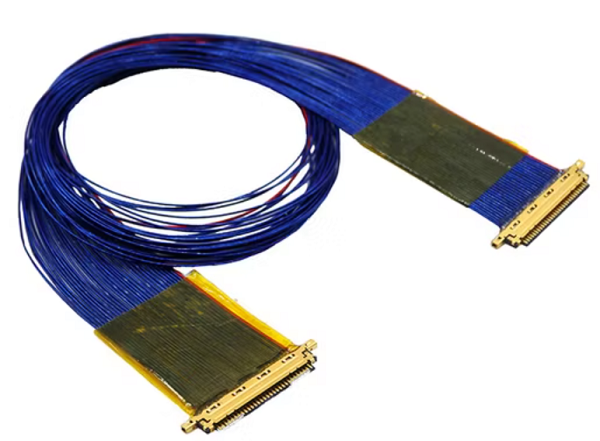

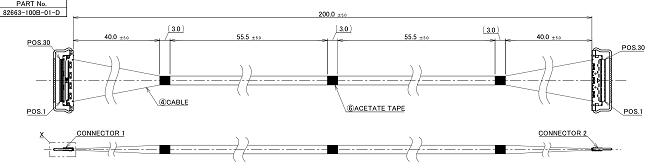

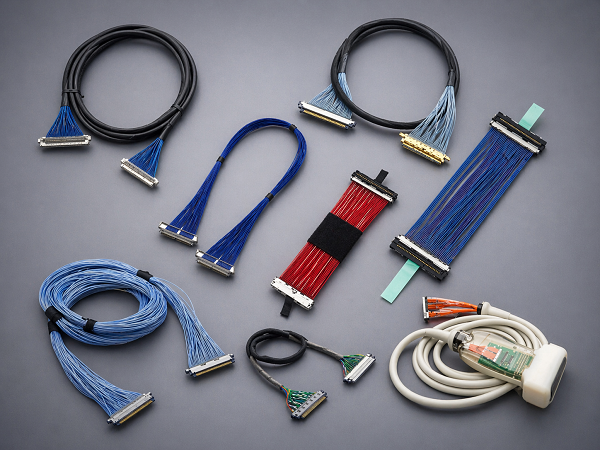

I-PEX 82663-100B-01-D采用30Pin接口设计，并搭配40AWG超细同轴线材，可有效减少线束厚度，降低布线空间占用，同时提升线束弯折性能，适用于结构紧凑的电子设备内部连接。相较于传统排线方案，极细同轴线束具有更好的电磁屏蔽效果和更低的串扰表现，能够在高速差分信号传输过程中保持稳定的信号质量，从而提升整机运行可靠性。目前，该方案广泛应用于以下领域：

1. eDP显示屏与主板连接；

2. 工业控制显示设备；

3. 医疗影像显示系统；

4. 工控主板与液晶面板互连；

5. 嵌入式显示终端设备；

6. 对EMI控制要求较高的高速传输场景。

对于需要兼顾高速传输和紧凑结构设计的产品而言，30Pin极细同轴线束已成为主流连接方案之一。

---

二、核心连接器20634-130T-02解析：保障高速传输稳定性的关键组件

I-PEX 82663-100B-01-D线束组件搭载的核心连接器型号为20634-130T-02，该产品属于I-PEX CABLINE-CA系列连接器，采用0.4mm超细间距设计，能够满足高密度PCB布局需求，同时支持高速差分信号传输；作为整条高速链路中的关键连接节点，20634-130T-02在传输性能与机械可靠性方面具有明显优势。

2.1、超小型结构设计：0.4mm Pitch高密度接口设计能够有效节省PCB空间，适合轻薄化设备内部布局需求。

2.2、多点接地屏蔽结构：连接器采用优化接地设计，有助于降低电磁干扰（EMI）影响，提高高速信号传输稳定性。

2.3、锁扣式连接机制：机械锁定结构可增强连接牢固性，在振动或频繁移动环境下有效降低连接松脱风险。

对于eDP及高速显示接口而言，连接器性能直接关系到插入损耗、阻抗控制及整体信号完整性，因此20634-130T-02也是该线束方案实现稳定高速传输的重要基础。

---

三、选型建议及兼容替代方案参考

在显示设备开发过程中，线束选型通常需要综合考虑接口规格、传输带宽、安装空间以及项目成本等多方面因素；对于30Pin显示连接应用而言，I-PEX 82663-100B-01-D能够满足多数中高速显示传输需求；若系统需要更多高速通道，则可根据项目要求选择40Pin、50Pin或60Pin等更高Pin数方案；在进行兼容替代时，建议重点评估以下几个方面：

3.1、Pin定义与接口规格：确保Pin数、信号定义及功能分配保持一致。

3.2、连接器尺寸兼容性：确认连接器外形尺寸、安装结构及锁扣方式与原方案匹配。

3.3、同轴线规格匹配：包括线规（AWG）、线径及屏蔽结构等关键参数。

3.4、高速传输性能：重点关注阻抗控制、差分信号质量及串扰指标是否满足系统要求。

3.5、可靠性与寿命要求：验证插拔寿命、环境测试及可靠性标准是否符合项目规范。

对于设备制造商和系统集成商来说，在保证兼容性的基础上选择具备成熟生产能力的线束供应商，不仅有助于优化采购成本，同时也能提升供应链稳定性；目前，我们可以提供与I-PEX 82663-100B-01-D规格兼容的极细同轴线束定制方案，并支持线长、线规、接口形式及结构设计等个性化开发需求，以满足不同项目应用场景。

---

I-PEX 82663-100B-01-D所代表的30Pin极细同轴线束方案，通过超细同轴结构、高密度连接器设计以及完善的屏蔽系统，实现了传输性能与空间利用率之间的有效平衡；未来，随着显示设备不断向更高带宽、更小体积方向发展，Micro Coaxial Cable极细同轴线束解决方案将在笔记本电脑、工业显示、医疗设备以及智能终端等领域发挥更加重要的作用。
