为什么极细同轴线能够承受反复弯折？

在笔记本电脑、工业相机、AI视觉设备、显示模组、机器人及其他高密度电子设备中，极细同轴线束不仅需要传输高速信号，还经常要面对狭小空间布线、反复开合、设备振动以及动态弯折等工况。很多工程师会关注一个问题：极细同轴线这么细，为什么经过大量弯折后仍然能够保持连接和信号传输？其关键并不只是“线做得细”，而是导体、绝缘层、屏蔽层和护套等结构共同作用的结果。高柔性极细同轴线通常会通过优化中心导体绞合结构、控制绝缘材料的柔韧性、合理设计屏蔽层以及控制线缆整体外径和弯曲半径，使线缆在弯曲过程中能够分散机械应力，避免应力集中在某一个位置。当线束进行反复弯折时，合理的结构设计能够降低导体疲劳、绝缘层开裂以及屏蔽层损伤的风险，因此在合适的弯曲半径、弯折速度和使用环境下，可以实现非常高的动态弯折寿命。需要特别说明的是，“可弯折上万次”应结合具体线材结构、弯曲半径、行程、速度和测试标准进行验证，不能仅凭线径判断寿命；对于工程项目而言，最好以实际线材及整套线束的可靠性测试数据作为最终依据。

---

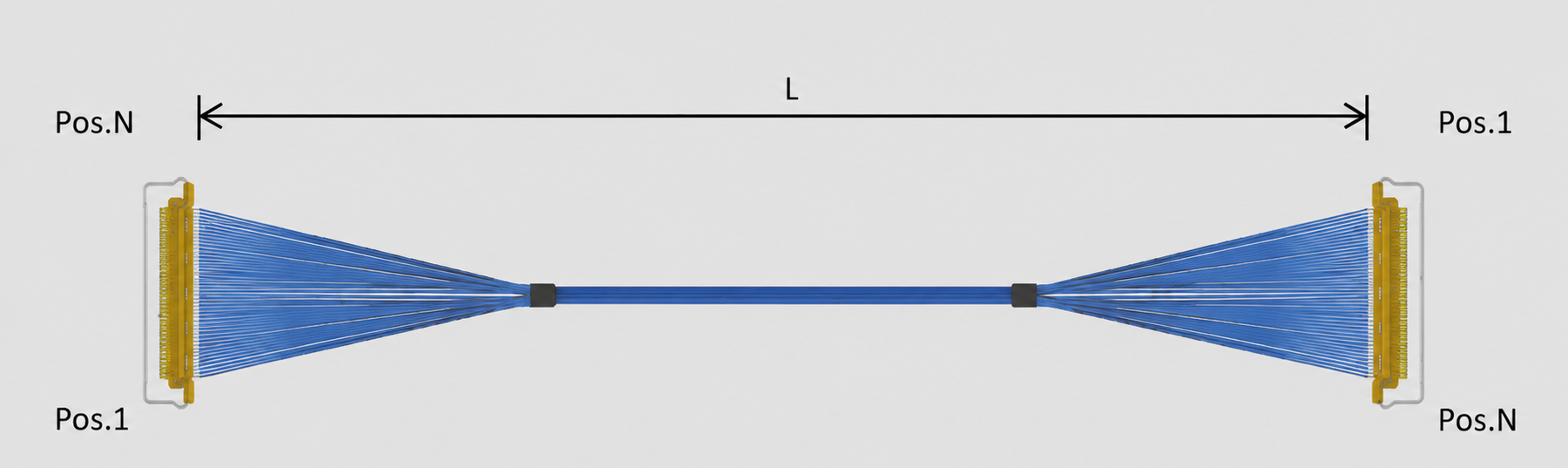

I-PEX 82067-100B-02-D：20PIN、0.5MM间距的高速极细同轴线束

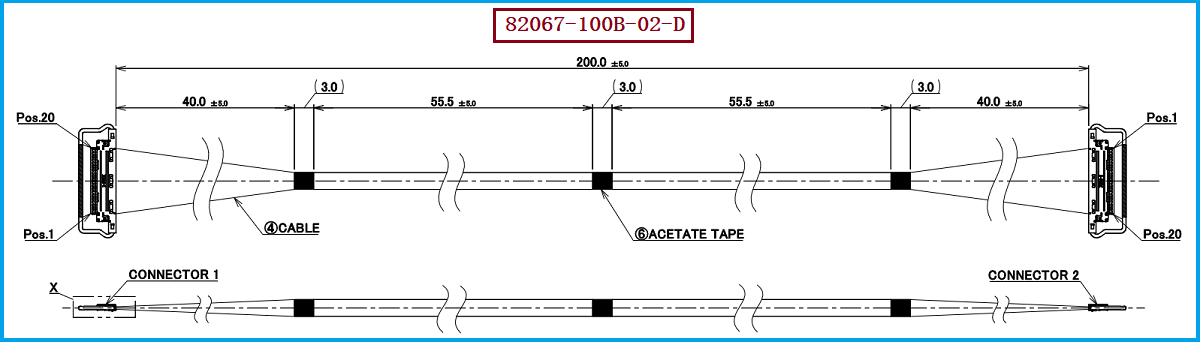

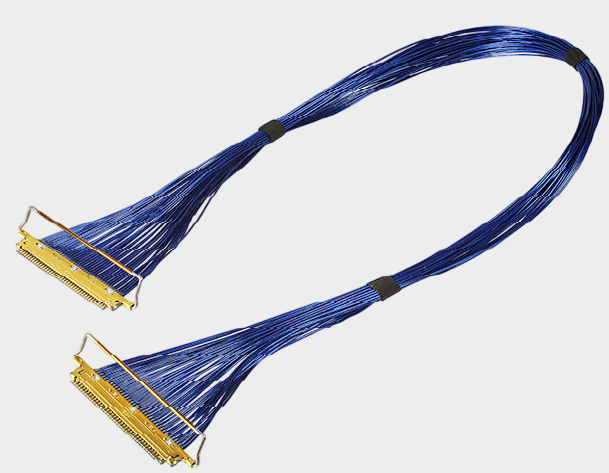

本次介绍的产品料号/型号为I-PEX 82067-100B-02-D，对应I-PEX CABLINE®-VS系列20P极细同轴线束。根据相关产品图纸信息，该线束采用Micro-Coaxial Cable结构，线材规格为AWG#40、50Ω，标准线束长度为200.0±5.0mm，两端采用对应的CABLINE®-VS连接器结构，线材端连接器型号为20454-220T，连接器为20PIN、0.5MM间距。对于工程师而言，20PIN与0.5MM超细间距意味着在有限PCB空间内可以实现较高的信号通道密度，同时极细同轴结构能够针对高速信号传输进行阻抗控制和屏蔽设计；对于采购人员而言，明确I-PEX 82067-100B-02-D、20454-220T、20PIN、0.5MM、AWG#40、50Ω、200mm这些关键参数，有利于在供应商选型、样品确认、BOM替代以及批量采购过程中快速确认产品规格，减少因型号、Pin数、间距或线材规格不一致造成的替代风险。

---

为什么极细同轴线束的“弯折能力”不能只看线径？

在实际工程应用中，“线越细越柔软”并不意味着一定拥有更长的弯折寿命。极细同轴线束的动态可靠性实际上与导体结构、绝缘材料、屏蔽层结构、外被材料、线束固定方式、连接器端部应力释放以及实际弯曲半径密切相关。例如，当线束弯折时，外侧材料承受拉伸、内侧材料承受压缩，如果弯曲半径过小，导体和屏蔽层长期承受周期性机械应力，就可能产生疲劳；如果线束在连接器根部没有合理的应力释放结构，反复运动产生的应力还可能集中在线材与端子的结合区域。因此，在设计AI摄像头、工业视觉模组、机器人活动部位或可开合显示设备时，工程师不能仅以“AWG40很细”作为可靠性判断依据，而应该同时关注最小动态弯曲半径、弯折次数、运动轨迹、线束固定方式以及连接器端部结构。对于采购人员，在寻找国产替代产品时也建议要求供应商针对实际应用场景提供弯折寿命、拉力、温度循环及信号完整性等验证资料，而不是只比较产品外观和价格。

---

选型和兼容与替代方案参考及建议

如果设备原设计采用I-PEX CABLINE®-VS系列20PIN极细同轴线束，在寻找国产替代方案时，建议优先按照“连接器型号+PIN数与间距+线材规格+阻抗+长度+线序+端接结构”进行逐项核对，而不能仅按照“20Pin极细同轴线”进行简单替换。针对本产品，重点参考对象为I-PEX 82067-100B-02-D，线材端连接器型号为20454-220T，连接器规格为20PIN、0.5MM间距，线材为AWG#40 Micro-Coaxial Cable、50Ω，标准长度约为200mm。我们公司专注于极细同轴线束的生产制造及国产替代方案开发，可根据客户设备结构、连接器接口、线材规格、长度、线序及实际应用工况进行匹配开发，我们公司可提供：I-PEX 82067-100B-02-D兼容替代线束方案。对于工程师，可以通过样品测试进一步验证尺寸配合、高速信号完整性、插拔可靠性及弯折寿命；对于采购人员，则可以在确认连接器兼容、线材规格一致和性能满足要求后，将兼容替代方案纳入供应链选型，以降低单一品牌供应风险并提高采购灵活性。

---

高速、小型化与柔性可靠性成为极细同轴线束的重要价值
从工程应用角度来看，极细同轴线束的价值并不是单纯“把线做得更细”，而是在有限空间内同时解决高速传输、高密度布线、EMI抑制、机械可靠性以及柔性弯折等多个问题。以I-PEX 82067-100B-02-D为参考，其20PIN、0.5MM间距、AWG#40、50Ω Micro-Coaxial结构，体现了高速电子设备内部连接对小型化和信号完整性的要求。而极细同轴线能够承受大量重复弯折，则依赖于导体、绝缘、屏蔽及整体线束结构的协同设计。未来随着AI视觉、工业相机、机器人、高分辨率显示及高性能计算设备持续发展，对“小型化+高速化+高可靠+柔性布线”的需求还将进一步提升。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。我们持续专注于极细同轴线束制造以及I-PEX等品牌连接器的国产替代研究与市场应用方案开发，可为客户提供从规格匹配、样品打样到批量生产的兼容替代线束解决方案。

关于我们

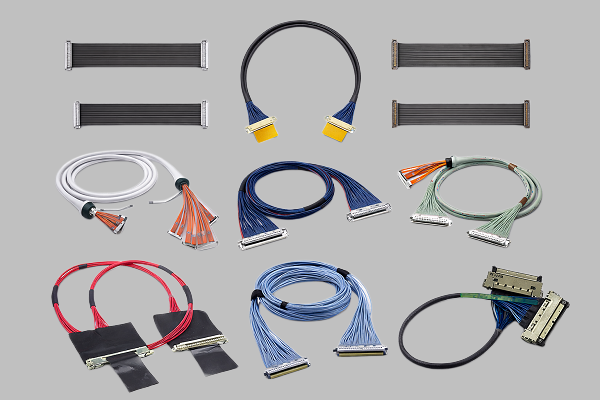

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
