I-PEX 83017-100B-01-D极细同轴线束产品介绍

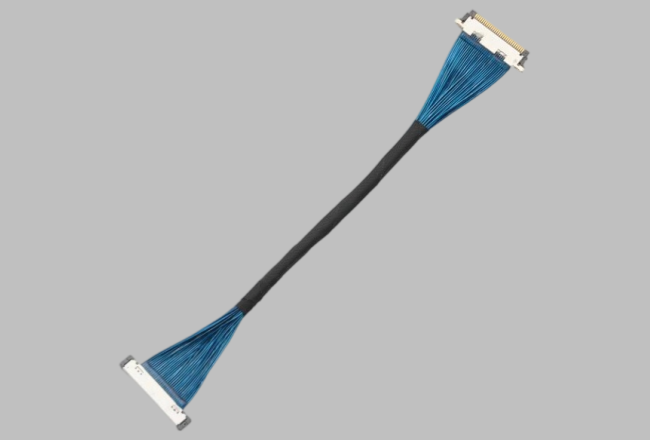

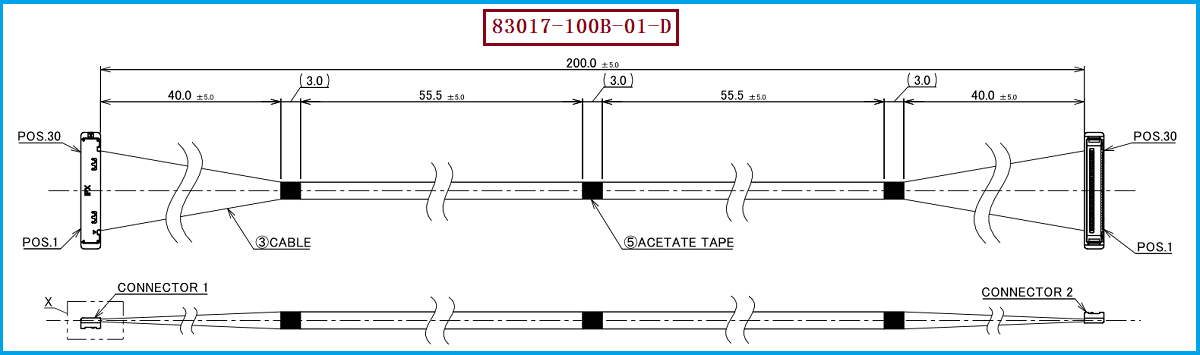

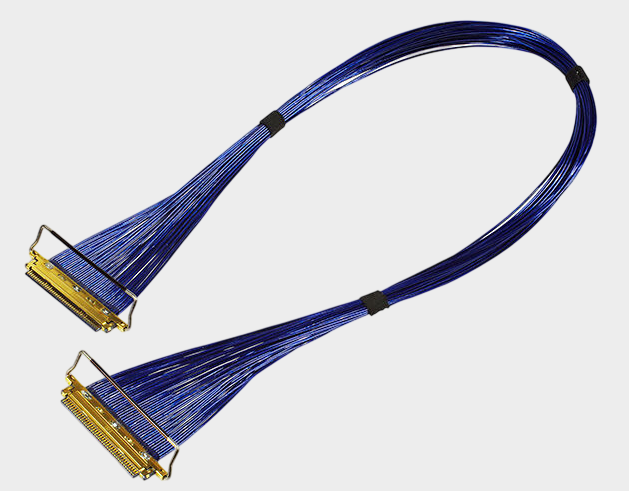

I-PEX 83017-100B-01-D 是CABLINE®-SS系列30Pin极细同轴线束，对应I-PEX官方图纸 83017C0，采用Micro-Coaxial Cable（极细同轴线）、AWG#40、200mm、1-1线位定义，线材端配套连接器型号为 20373-R30T-06。从产品结构来看，CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，Mated Height为1.65±0.2mm、Depth为3mm，30Pin属于该系列标准Pin数规格之一。 对于工程师而言，这类线束的价值不仅在于“线径细”，更在于能够在有限空间内完成多通道高速信号连接；对于采购人员而言，则需要同时关注型号、Pin数、线长、AWG、线位定义和连接器型号，确保替代产品能够与原设备进行准确匹配。

---

极细同轴线有哪些优势？为什么适合高速、小型化设备？

极细同轴线的核心优势，是将小型化、高速信号传输和屏蔽结构结合在一起。与普通离散导线相比，同轴结构能够让中心导体与屏蔽结构保持相对稳定的几何关系，有利于控制高速信号传输过程中的阻抗及电磁耦合；同时，极细线径能够减少线束在设备内部所占用的空间，使其更适合笔记本电脑、显示模组、摄像头模组以及其他空间紧凑的电子设备。I-PEX对CABLINE®-SS的产品详情强调了其窄型结构及穿过小型转轴的应用特点，并通过40Pin、AWG#40、45Ω、100mm Micro-Coaxial Cable进行高速性能测量，结果面向16Gbps/Lane高速数据传输应用。 因此，从工程设计角度来看，极细同轴线的优势并不是简单追求“越细越好”，而是在有限空间中兼顾信号完整性、布线空间和结构可靠性。

---

从工程师与采购人员视角，看极细同轴线束的实际优势

对于工程师来说，极细同轴线束尤其适合高密度、高速及空间受限的内部连接场景。CABLINE®-SS支持AWG36、AWG38、AWG40及AWG42 Micro-Coaxial Cable，同时还支持AWG34、AWG36 Discrete Wire；其中AWG#40正是 83017-100B-01-D所采用的线材规格。该系列还采用I-PEX W-Point双触点设计，官方资料说明其能够在较恶劣环境下维持公母座之间的良好接触品质。 对采购人员而言，极细同轴线束的另一个优势是能够根据实际设备需求形成较明确的规格化采购条件，例如本产品可以按照“30Pin + AWG#40 + 200mm + 1-1 + 20373-R30T-06”进行型号识别和供应商技术确认。这样既有利于减少规格理解偏差，也方便在原厂产品之外进行兼容替代方案评估。

---

选型和兼容与替代方案参考及建议

对于 I-PEX 83017-100B-01-D 的兼容替代开发，建议工程师和采购人员首先确认30Pin、AWG#40、200mm以及1-1线位定义，再核对线材端连接器 20373-R30T-06及相关装配尺寸。尤其需要注意，CABLINE®-SS同样存在30Pin、AWG#40、200mm、1-N的 81463-100B-02-D，因此不能仅依据Pin数、线径和长度判断两款产品可以直接替换，线位定义必须保持一致。I-PEX官方资料同时列出了30Pin的83016、83017、83018三款1-1线束，分别对应100mm、200mm和300mm。 在实际国产替代开发过程中，还应结合客户设备空间、线束走向、高速信号要求以及连接器配合情况进行验证。我们公司可提供：I-PEX 83017-100B-01-D兼容替代线束方案，可围绕30Pin、AWG#40、200mm、1-1线位定义及20373-R30T-06配套关系进行极细同轴线束的兼容替代开发，为工程师提供样品验证及量产导入所需的线束方案。

---

极细同轴线的优势，在于“小型化与高速传输”的结合
极细同轴线的主要优势体现在线径小、占用空间少、适合高密度布线，并能够通过同轴结构满足高速信号传输对阻抗和屏蔽的要求。对于 I-PEX 83017-100B-01-D而言，其30Pin、AWG#40、200mm、1-1配置与CABLINE®-SS的0.4mm间距、小型化结构相结合，使其适合对内部空间和高速连接都有要求的电子设备应用。I-PEX官方同时提供了不同Pin数、不同长度以及1-1和1-N等多种CABLINE®-SS线束规格，因此在替代选型时，必须从完整线束规格而不是单一连接器型号出发进行确认。 我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。对于需要国产替代或稳定供应的客户，围绕原图纸进行线材、连接器、线长、线位及关键电气性能的对应开发，是实现可靠兼容替代的重要基础。
