产品定位：面向高密度高速连接的50Pin极细同轴线束

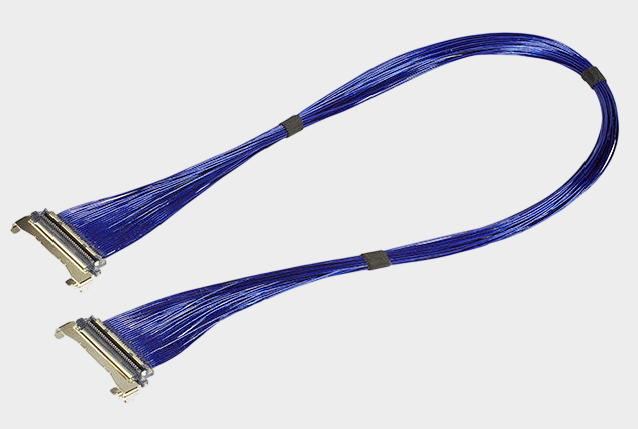

对于笔记本电脑、高速显示模组、AI终端、工业视觉设备及其他高密度电子设备而言，内部高速信号连接不仅需要满足空间小型化要求，还需要兼顾信号完整性、阻抗一致性及长期连接可靠性。基于 I-PEX CABLINE®-UM 系列连接器方案的 I-PEX 82285-100B-02-D 极细同轴线束，属于50Pin、40AWG Micro-Coaxial Cable方案，线束长度为 200MM，线材端配套连接器型号为 20878-050T-01。CABLINE®-UM采用0.4mm接触间距、垂直直角出线结构，并具备ZenShield®全屏蔽及机械锁扣设计，适用于高速信号密集、空间受限的设备内部互连场景。对于工程师来说，这类线束的价值不仅在于“能不能连接”，更重要的是在有限空间内能否保持稳定的高速信号传输；对于采购人员而言，则需要进一步关注型号对应关系、线材规格、长度、连接器匹配及批量替代的一致性。

---

核心知识：极细同轴线的绝缘层厚度与阻抗稳定性有什么关联？

在极细同轴线中，绝缘层厚度并不是简单的“越厚越好”或“越薄越好”，而是直接参与特性阻抗形成的重要结构参数。同轴线的特性阻抗与中心导体外径、绝缘层厚度、绝缘材料介电常数以及导体与屏蔽层之间的几何关系密切相关。当其他条件基本不变时，绝缘层厚度发生变化，会改变中心导体与外部屏蔽结构之间的电场分布和单位长度电容，从而使特性阻抗发生变化。对于高速极细同轴线而言，如果绝缘层实际厚度在生产过程中出现明显波动，即使线缆外径变化并不明显，也可能造成阻抗偏移；而当线束内部存在多根高速信号线时，不同芯线之间的阻抗一致性还会进一步影响差分信号质量、反射损耗、串扰以及高速传输稳定性。因此，绝缘层厚度的均匀性、材料介电特性的稳定性以及同轴结构的同心度控制，是保证极细同轴线阻抗稳定的重要基础。尤其在USB4、Thunderbolt、高速DisplayPort、eDP等高速应用中，不能只看线径和外观尺寸，还需要从整个传输结构去判断信号完整性。

---

从工程应用角度看：40AWG极细同轴结构更考验制造一致性

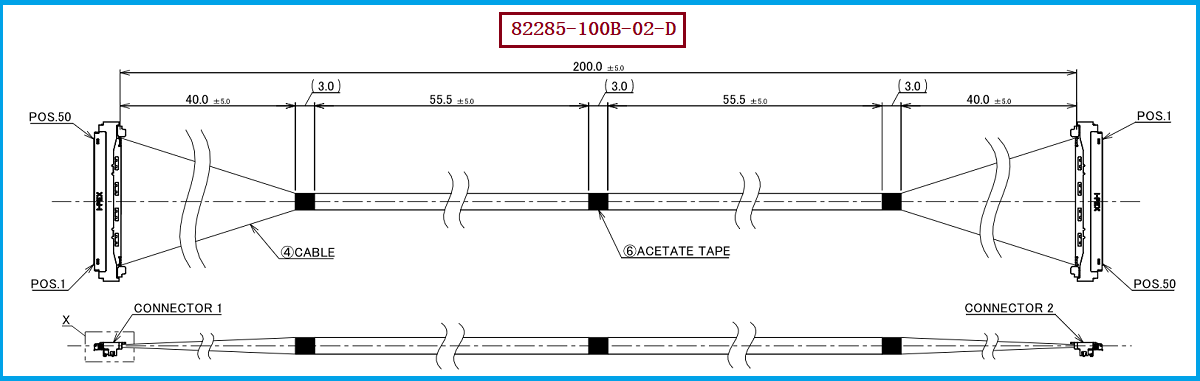

I-PEX 82285-100B-02-D采用50Pin极细同轴线束结构，长度为 200MM，配套线材端连接器型号为 20878-050T-01。对于这种多芯、高密度、超细线径的线束产品，工程师在进行设计验证时，应重点关注中心导体、绝缘层、屏蔽层以及外被等结构之间的尺寸一致性，同时关注端接区域的压接、焊接或装配质量。尤其是绝缘层，如果局部厚薄不均，会使不同位置的阻抗产生变化；如果多根芯线之间的绝缘结构一致性不足，则可能造成通道之间的电气性能离散。与此同时，200MM线长也意味着高速信号在传输过程中需要更加重视插损、回损、串扰以及整体阻抗连续性。因此，极细同轴线束的制造能力不能仅以“线能不能做出来”作为判断标准，更应该关注超细导体加工、绝缘挤出、屏蔽结构控制、尺寸一致性、端接精度以及成品电气性能检测等环节。对于采购人员而言，这也是评价替代供应商能否真正实现稳定量产的重要依据。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 82285-100B-02-D 的兼容与替代选型，建议工程师和采购人员不要仅依据“50Pin+200MM”的外部规格进行判断，而应同时核对连接器接口形式、Pin Assignment、极细同轴线规格、特性阻抗要求、屏蔽结构、线序、出线方向以及设备内部安装空间。该方案使用的线材端连接器型号为 20878-050T-01，因此在进行国产替代或第二供应商导入时，需要确保替代线束与原连接器系统之间具备良好的机械及电气兼容性，同时重点验证高速信号完整性。对于样品导入，建议按照“尺寸确认—端口匹配—线序确认—阻抗及电气性能验证—整机高速信号测试—小批量验证—批量生产”的思路进行。我们公司可提供：I-PEX 82285-100B-02-D兼容替代线束方案，可根据客户实际设备需求，对线束长度、线材规格、Pin定义、连接器配置及出线方式进行针对性匹配，为工程开发和采购导入提供极细同轴线束替代选择。

---

极细同轴线束的竞争力来自“结构+材料+制造+电气性能”
I-PEX 82285-100B-02-D这类50Pin、200MM极细同轴线束，体现的是高速电子设备内部连接向“小型化、高密度、高速化和高可靠性”发展的趋势。对于工程师而言，选型时除了确认连接器型号 20878-050T-01、Pin数和线束长度，还应深入关注绝缘层厚度及其均匀性对特性阻抗稳定性的影响；对于采购人员而言，则应重点考察供应商是否具备稳定的极细同轴线束制造能力、品质控制能力及兼容替代能力。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕原厂规格进行产品解析、打样验证和批量生产，为客户提供 I-PEX 82285-100B-02-D 的兼容替代线束解决方案，帮助客户在保证连接性能与产品可靠性的基础上，获得更加灵活的供应链选择。
