产品概述：40P、AWG#40与高速传输兼顾的极细同轴线束

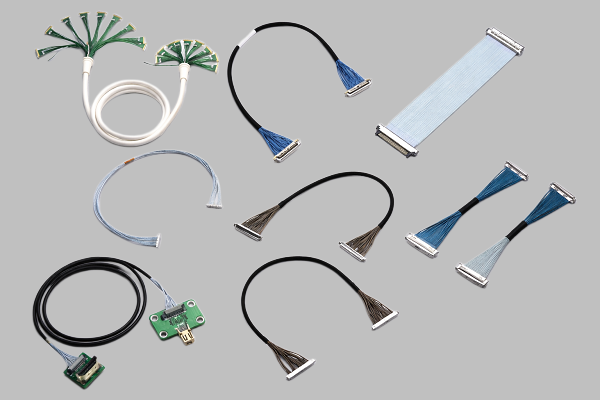

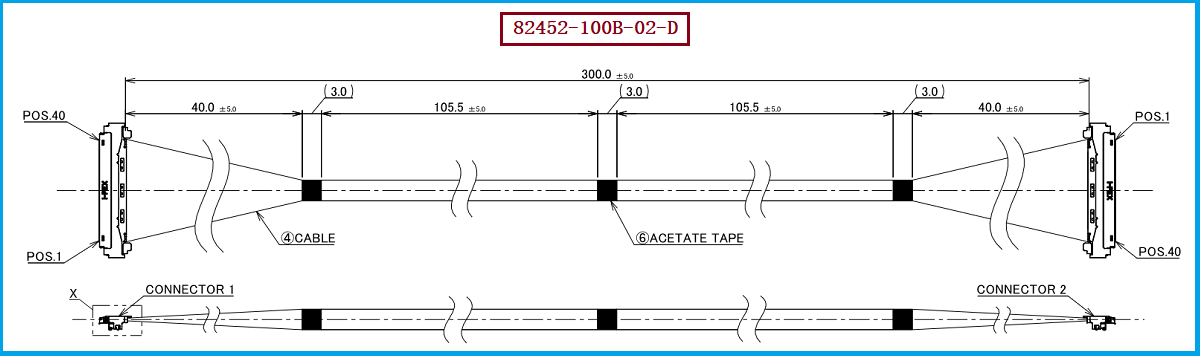

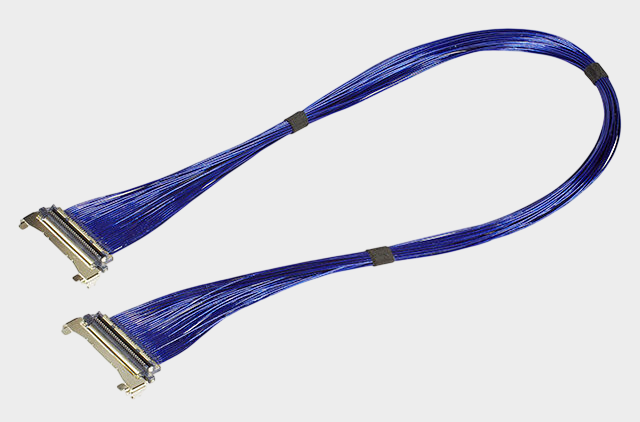

在笔记本电脑、高速显示模组、AI终端、工业视觉、高性能计算及其他小型化电子设备中，高速信号传输对线束的阻抗一致性、信号损耗、串扰以及EMI控制能力提出了越来越高的要求。本次介绍的 I-PEX 82452-100B-02-D 是一款CABLINE®-UM系列40Pin极细同轴线束，采用40AWG Micro-Coaxial Cable结构，线束长度为300mm，属于1-N Pin Assignment方案。该线束配套使用的线材端连接器型号为 20878-040T-01，其可适配的线材规格为 AWG#40。配套CABLINE®-UM连接器采用0.4mm Contact Pitch、ZenShield®全EMI屏蔽及Mechanical Lock机械锁扣设计，可满足高密度、高速信号连接需求。对于工程师而言，这类方案的价值不仅在于“线够细、Pin数够多”，更关键的是在有限空间内保持高速信号传输质量；对于采购人员而言，则需要进一步关注原厂料号、连接器型号、线材AWG、长度、Pin Assignment以及电气性能是否能够实现准确兼容。

---

核心知识：如何通过插损曲线判断极细同轴线束性能？

判断一款极细同轴线束是否适合高速应用，插损（Insertion Loss，IL）曲线是非常重要的工程评价依据。简单来说，插损反映的是信号经过线束及连接结构之后产生的功率损耗，通常以dB表示；在测试图中，横轴一般为频率，纵轴为插损。对于同一条传输链路而言，随着频率升高，导体损耗、介质损耗以及连接器和线缆结构带来的高频效应通常会更加明显，因此插损曲线一般会呈现随频率升高而损耗增加的趋势。工程师在查看 I-PEX 82452-100B-02-D 或同类40AWG极细同轴线束的测试数据时，不能只看某一个频率点的数字，而应该重点观察曲线是否平滑、是否存在异常突变，以及在目标工作频段内的损耗是否满足系统预算。如果曲线在某一频率附近突然出现明显凹陷、凸起或者异常拐点，可能需要进一步排查连接器接触、压接/端接工艺、阻抗不连续、屏蔽结构以及线缆加工一致性等因素。需要注意的是，插损越低通常意味着传输损耗越小，但不能仅凭插损一项指标判断整条高速链路性能，还应结合回损（Return Loss）、串扰、特性阻抗、时域反射以及实际协议测试结果综合判断。

---

工程师视角：看懂插损曲线，更要看懂“系统级信号完整性”

对于高速工程设计，插损曲线真正重要的地方在于它能够帮助工程师判断线束在目标频率范围内是否还有足够的信号裕量。以 AWG#40 Micro-Coaxial Cable 为例，线径非常细，在获得高密度布线优势的同时，也对导体、绝缘层、屏蔽层、端接以及制造一致性提出更高要求。因此，在评估 82452-100B-02-D 这类极细同轴线束时，建议将插损曲线与系统实际速率、传输距离和接收端容限结合起来分析，而不是单独比较“某条线的dB数值”。同时还应观察不同批次、不同长度以及不同连接器组合下曲线的一致性，因为高速信号链路中，连接器区域、线材端接区域和PCB过渡区域都可能成为阻抗不连续点。CABLINE®-UM采用0.4mm间距、全屏蔽结构及多点接地设计，其目的正是为高密度高速互连提供更好的信号完整性和EMC基础。对于采购人员来说，在进行供应商替代评估时，也不能只要求“外观一样、尺寸一样”，而应要求供应商提供目标频段内的插损、回损、阻抗以及必要的高速传输测试数据，以确认替代线束不会因为加工工艺差异导致系统性能下降。

---

选型和兼容与替代方案参考及建议：重点确认料号、连接器与AWG

针对 I-PEX 82452-100B-02-D 的兼容替代，建议工程师和采购人员首先锁定三个核心条件：第一，极细同轴线束产品料号/型号为 I-PEX 82452-100B-02-D；第二，线材端使用的连接器型号为 20878-040T-01；第三，该连接器对应的线材规格为 AWG#40。在此基础上，还需要进一步核对40Pin数量、300mm长度、1-N Pin Assignment、Micro-Coaxial Cable结构、50Ω阻抗要求以及连接器外形尺寸和锁扣配合关系。尤其是在高速应用中，不能采用普通多芯线简单替换极细同轴线，因为线材结构、屏蔽方式和阻抗控制不同可能直接影响插损、回损、串扰及EMI性能。对于需要国产替代的项目，建议供应商在打样阶段同时完成连接器配合尺寸、Pin-to-Pin导通、耐压、绝缘、电气性能及高速信号完整性验证，并通过插损曲线对比原方案在目标频段内的传输损耗表现。我们公司可提供：I-PEX 82452-100B-02-D兼容替代线束方案，可围绕40P、AWG#40极细同轴线、对应连接器及300mm线长等关键参数进行兼容替代开发，为工程验证、样品打样以及批量采购提供极细同轴线束产品支持。

---

插损只是入口，完整的高速性能才是替代线束的核心
对于 I-PEX 82452-100B-02-D 这类40P、AWG#40的高速极细同轴线束，插损曲线是工程师判断信号传输能力的重要窗口，但真正可靠的选型与替代判断应建立在“插损＋回损＋阻抗＋串扰＋连接器匹配＋加工一致性”的综合评价基础上。尤其当产品应用于高速显示、AI终端、工业视觉及高性能计算等场景时，线束不仅需要满足尺寸和连接关系，更需要在目标频率范围内保持稳定、可重复的高速传输性能。对于采购人员而言，明确 I-PEX 82452-100B-02-D、连接器型号20878-040T-01、适配线材AWG#40 等关键条件，可以显著降低替代选型中的沟通成本和规格偏差风险；对于工程师而言，则应进一步通过插损曲线和完整信号完整性测试确认替代方案。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。通过标准化的规格核对、样品验证和性能对比，才能真正实现从“型号兼容”走向“性能兼容”的极细同轴线束国产替代。
