34Pin 300MM线束，长度是选型时不能忽略的参数

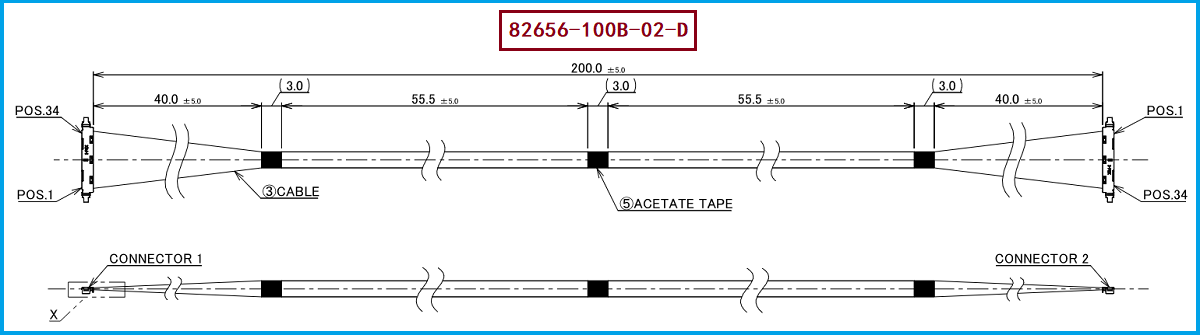

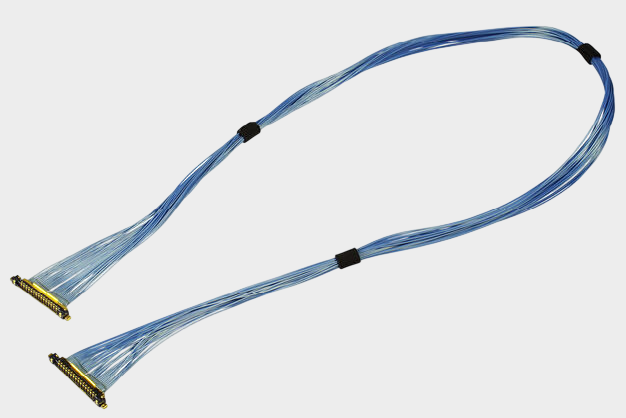

I-PEX 82657-100B-02-D 是 CABLINE®-UX II 系列34Pin极细同轴线束，工程图纸显示该型号总长度为 300±5.0mm，采用 Micro-Coaxial Cable AWG#46、50Ω、蓝色线材，共34根极细同轴线，并采用1-N线位定义。线材端使用的连接器型号为 20532-034T-02-1，配套Plug Cable Assembly为20531-034T-02-1，Metal Cover为2799-0341，配对板端连接器为20533-234E。I-PEX官方产品页面也将82657-100B-02-D列为34Pin、46AWG Micro-Coax、L=300mm、1-N的标准Evaluation Harness。对于工程师而言，这意味着在设计内部高速信号链路时，300mm不能简单理解成机械长度参数；对于采购人员而言，询价替代时也应避免只确认Pin数和连接器型号，而应同步确认线长、AWG、阻抗及线位定义。

---

极细同轴线束长度对信号质量影响多大？关键在损耗与阻抗一致性

随着极细同轴线长度增加，信号在传输过程中的插入损耗通常会逐渐增加，导体损耗和介质损耗都会累积，同时更长的传输路径也意味着信号衰减和相位变化更加值得关注。因此，对于高速信号线束而言，并不是“长度越长越好”，而是应根据设备内部走线距离，在满足装配需求的前提下合理控制长度。82657-100B-02-D采用50Ω AWG46 Micro-Coax结构，CABLINE®-UX II官方资料给出的参考传输速度为 5Gbps/lane NRZ，并列出USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。实际项目中，如果将原来的200mm线束改成300mm，不能只判断“多了100mm还能不能使用”，而应结合目标频率、线材损耗特性以及连接器端损耗进行SI验证，通过插入损耗、回波损耗等指标判断实际信号裕量。

---

长度变化并不只是“多一段线”，加工一致性同样决定信号表现

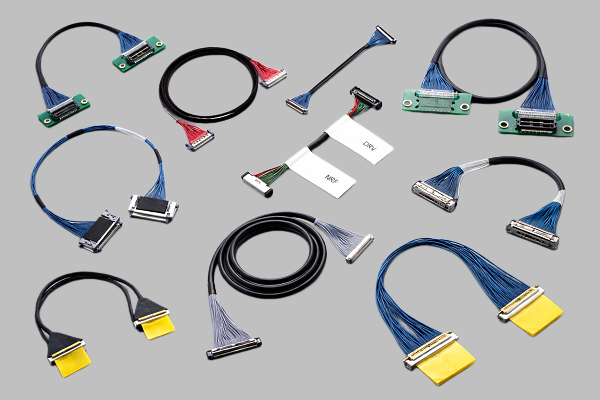

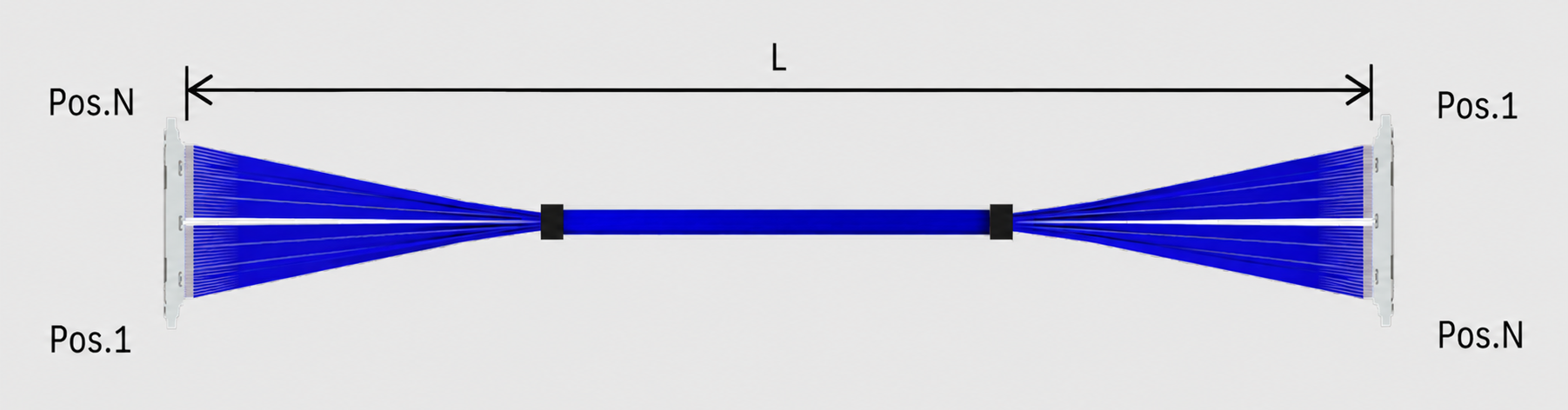

对于工程师来说，影响极细同轴线束信号质量的并不只有长度。以82657-100B-02-D为例，其采用50Ω AWG46 Micro-Coax，并要求34个通道按照图纸规定的1-N反向Pin Assignment进行连接，即一端Pin 34对应另一端Pin 1，Pin 33对应Pin 2，以此类推。如果替代生产过程中出现线长偏差、线材结构变化、剥线尺寸不一致、端接位置变化或屏蔽结构处理不一致，都可能造成局部阻抗变化和信号反射。因此，真正可靠的极细同轴线束制造，需要同时控制总长度、单根线长一致性、50Ω阻抗、同轴结构、连接器端接以及屏蔽连续性。CABLINE®-UX II本身采用多点接地结构，从Cable Shield到Ground Bar、Plug Shell、Receptacle Shell再到PCB形成接地路径，有利于高速信号应用中的EMC设计。

---

选型和兼容与替代方案参考及建议

对于需要替代I-PEX 82657-100B-02-D的工程项目，建议优先确认34Pin、300±5.0mm长度、AWG46、50Ω Micro-Coax、1-N线位定义以及20532-034T-02-1连接器端结构，同时核对端部胶固、金属盖、出线形态及设备内部实际安装空间。I-PEX官方资料显示，CABLINE®-UX II提供30/34/40/50Pin规格，并且34Pin标准1-N线束还对应100mm、200mm和300mm不同长度型号，因此在进行替代选型时，应根据实际信号路径选择合适长度，而不是盲目增加线长。 我们公司可提供：I-PEX 82657-100B-02-D兼容替代线束方案，可根据客户样品、图纸或技术要求，对34Pin、AWG46、50Ω、300MM长度、1-N线位及20532-034T-02-1连接器端结构进行匹配生产，并可针对高速信号应用进行相应的信号完整性验证，为工程开发、样品替换和批量采购提供兼容替代选择。

---

合理控制线长，是保障高速信号质量的重要环节
I-PEX 82657-100B-02-D是一款34Pin、300MM、AWG46、50Ω Micro-Coax、1-N线位的CABLINE®-UX II极细同轴线束，配套线材端连接器型号为20532-034T-02-1。极细同轴线束长度增加后，信号传输损耗通常会随传输距离累积，因此在线束设计和替代选型中，应在满足机械安装需求的基础上尽量避免不必要的长度，同时通过阻抗控制、线材一致性、端接工艺和屏蔽结构保证信号完整性。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于工程师和采购人员而言，选择兼容替代线束时不能只看“Pin数一样、长度差不多”，而应对料号、长度、AWG、阻抗、线位定义、连接器型号及实际SI性能进行综合确认，才能获得更可靠的替代效果。
