可靠的极细同轴线束替代，不能只看“能不能插上”

对于工程师和采购人员来说，极细同轴线束寻找替代方案时，最容易出现的误区就是只确认连接器外形、Pin数和线束长度，而忽略了线序、线材规格以及高速信号性能。实际上，一款真正可靠的替代线束，需要同时满足机械连接、电气性能、信号传输和实际装配要求。以I-PEX CABLINE®-SS为例，其连接器采用0.4mm Contact Pitch、Vertical Right Angle结构，结合高度为1.65±0.2mm、深度3mm，并支持10、14、20、30、32、35、40、50Pin等规格；官方还特别强调W-Point双触点设计，用于提升公母座之间的接触可靠性。 因此，工程师判断替代方案是否可靠，第一步应该是从“结构是否真正匹配”入手，而不是仅凭外观判断。

---

针对I-PEX 83028-100B-01-D，首先核对连接器、线材和线序

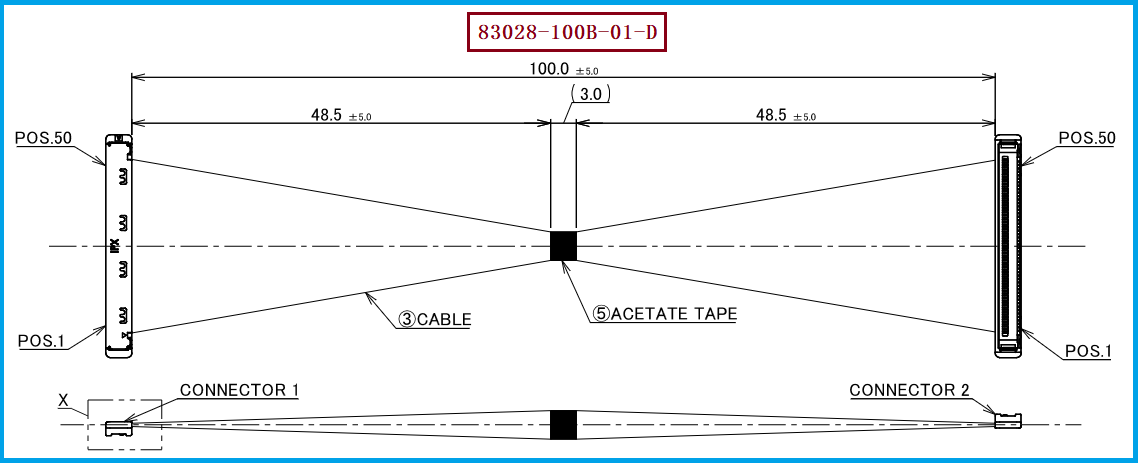

本次对应的极细同轴线束产品料号为 I-PEX 83028-100B-01-D，对应CABLINE®-SS 50Pin线束，长度为100mm，采用Micro-Coaxial AWG#40线材，并且为1-1直通线序。该线束使用的线材端连接器型号为 20373-R50T-06；I-PEX官方推荐料号中也明确列出50Pin Plug Housing为20373-R50T-06，同时50Pin Plug Cable Assembly为20380-R50T-16、Receptacle为20374-R50E-31。 对工程师而言，这意味着替代方案必须把“50Pin + 20373-R50T-06 + AWG#40 + 100mm + 1-1”作为一个完整规格组合进行核对；对于采购人员，则尤其要注意不要把83028与同为50Pin、AWG#40的82891、82444、82892混为一谈，因为这些型号分别属于100mm、200mm、300mm的1-N线序产品。

---

判断替代可靠性，还要验证阻抗与高速信号完整性

极细同轴线束并不是普通导线，尤其应用在高速显示、摄像头和高速数据设备内部时，替代产品即使机械尺寸完全一致，也不能直接认定性能等效。I-PEX对CABLINE®-SS展示的高速测试条件为40Pin、Micro-Coaxial Cable、AWG#40、45Ω、100mm、GSSGSSG Pin Assignment，并将V-By-One US、HDMI 2.1、USB 3.2 Gen2、eDP等列为相关应用标准参考。 但需要特别注意，45Ω属于官方特定高速测试条件，并不能直接作为83028这款具体线束的通用阻抗参数；83028对应工程图中的Micro-Coaxial Cable为AWG#40、50Ω。因此，在开发替代品时，应以目标产品工程图和实际应用要求为依据，对阻抗、线序、衰减、串扰以及高速SI性能进行验证，而不能仅凭“AWG#40”或“100mm”判断替代成功。

---

选型和兼容与替代方案参考及建议

对于 I-PEX 83028-100B-01-D的兼容替代，工程师可以按照“连接器匹配→Pin数确认→线材确认→长度确认→线序确认→电气及SI验证”的思路进行。首先确认50Pin CABLINE®-SS结构及20373-R50T-06线材端连接器，再确认Micro-Coaxial AWG#40、100mm和1-1直通线序，同时根据设备内部实际走线空间确认出线方向、弯折路径和装配尺寸；在样品验证阶段，则进一步检查导通、绝缘、耐压以及高速信号完整性等指标。采购人员在询价时也建议把完整规格写入采购要求，而不要只写“CABLINE-SS 50Pin替代线”，这样可以降低不同1-N、1-1型号之间发生混料或规格偏差的风险。我们公司可提供：I-PEX 83028-100B-01-D兼容替代线束方案，可围绕50Pin、20373-R50T-06、AWG#40、100mm、1-1直通线序等关键规格进行极细同轴线束的兼容开发和样品验证，为工程师选型、项目替代及采购第二供应商导入提供线束方案参考。

---

可靠替代的核心，是“规格一致”更是“性能经过验证”
判断一款极细同轴线束替代方案是否可靠，不能简单理解为连接器能够插合、线束能够导通就算完成替代，而应同时关注机械兼容、电气参数、线序定义、线材规格、阻抗控制、高速信号完整性以及实际装配可靠性。对于 I-PEX 83028-100B-01-D而言，其核心识别信息是50Pin、Micro-Coaxial AWG#40、100mm、1-1直通，并使用20373-R50T-06线材端连接器。I-PEX官方资料也明确区分了50Pin的1-N与1-1系列型号，因此替代开发时必须进行针对性确认。 我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。对工程师而言，完整的参数匹配和测试验证是判断替代可靠性的基础；对采购人员而言，则应确保供应商按照完整料号和技术规格交付，而不是仅按照外观或系列名称采购。
