40Pin高密度设计，让多路信号传输更适合轻薄设备

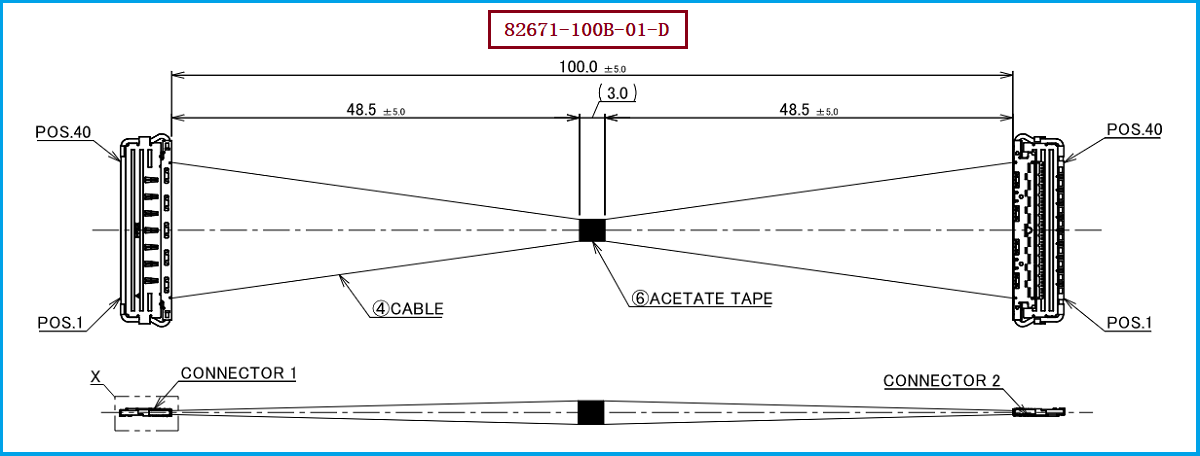

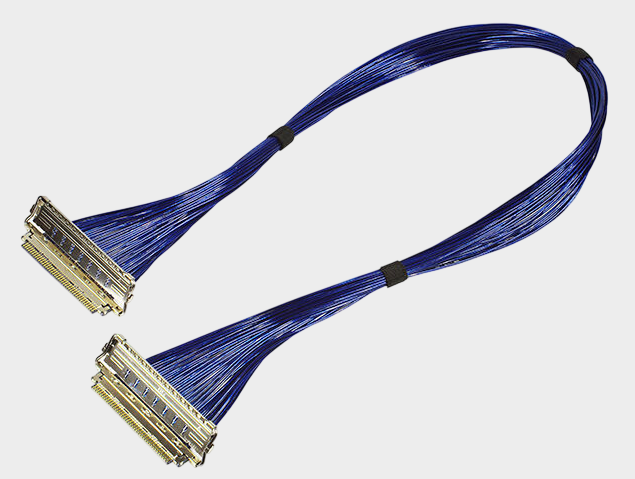

在笔记本电脑、平板电脑、高分辨率显示设备及高速数据终端中，当系统需要在有限的内部空间内同时连接多组高速信号时，传统线束往往会面临体积大、布线复杂以及信号干扰控制困难等问题。I-PEX 82671-100B-01-D属于 CABLINE®-CA II 系列40Pin极细同轴线束，采用 40AWG Micro-Coaxial 极细同轴线、100mm长度、1-1双端连接结构，适合高密度内部信号连接。该方案配套使用的线材端连接器型号为 20680-040T-01，其40Pin结构能够为系统提供多路独立信号的连接通道。对于工程师而言，极细同轴线束的价值并不只是“线径更细”，而是在有限空间内实现多路信号集成、信号完整性控制和EMI抑制之间的平衡；对于采购人员而言，则可以重点关注Pin数、线长、线位定义、连接器型号以及线材规格是否与原设计一致。

---

极细同轴线支持多路信号同时传输吗？关键看Pin位定义与系统信号分配

答案是可以，但需要根据具体Pin位定义和系统电路设计判断。 极细同轴线本质上可以将多根独立的同轴信号通道集成到一条高密度线束中，每个信号通道通常具有独立的导体与屏蔽结构，因此可以同时承担多路高速信号传输。例如在显示、摄像、高速数据等设备内部，可以根据系统定义，将不同的高速差分信号分别分配到不同的线位，从而实现多路信号同步传输。对于 I-PEX 82671-100B-01-D 而言，其线位定义为1-1，可以理解为线束两端对应Pin位进行直通连接，即一端Pin 1对应另一端Pin 1，其余对应线位依次连接；因此在实际替代设计时，不能只看“40Pin”这个数量，还需要核对原产品的Pin-to-Pin定义、信号分配、接地方式以及高速信号要求。尤其需要注意，40Pin并不等于40路高速信号，其中部分Pin位可能根据系统设计用于信号、接地或其他功能，最终能够同时传输多少路有效信号，应以具体电路定义为准。

---

为什么工程师会选择极细同轴线？高速、多路、EMI与空间利用率需要综合考虑

当系统同时存在多组高速信号，并且PCB与显示模组之间的连接空间非常有限时，极细同轴线束具有明显的工程应用价值。CABLINE®-CA II连接器采用 0.4mm Pitch、水平插拔结构及ZenShield®全EMI屏蔽设计，并支持多种Micro-Coaxial线材方案；官方资料显示，该连接器面向最高32Gbps/lane PAM4等高速传输应用，并可用于USB4、Thunderbolt、DisplayPort、HDMI及eDP等高速接口场景。对于工程师来说，选用极细同轴线束时，应重点验证信号速率、阻抗匹配、线长、串扰、EMI、弯折空间以及连接器配合尺寸，而不能仅根据线径或Pin数判断性能。对于采购人员，则建议在询价阶段明确提出产品料号/型号、连接器型号、Pin数、线长、线位定义及线材规格等关键参数，避免出现“连接器相同但线束定义不同”导致无法直接替换的问题。

---

选型和兼容与替代方案参考及建议

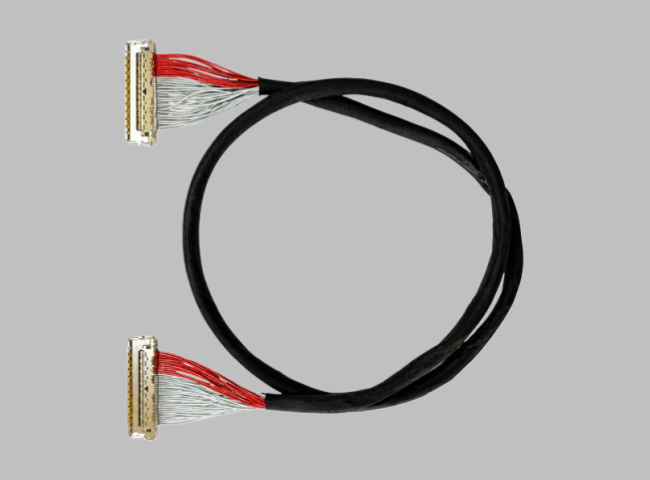

针对 I-PEX 82671-100B-01-D，如果项目需要寻找兼容或国产替代极细同轴线束，建议首先以 40Pin、40AWG、100mm、1-1线位定义作为基础匹配条件，同时确认线材端连接器 20680-040T-01以及设备另一端的配套连接关系，再进一步根据实际高速信号类型进行阻抗、衰减、串扰和EMI等性能验证。尤其是在显示模组、笔记本内部高速连接或其他多路信号系统中，建议采用样品测试+Pin位核对+高速信号完整性验证的方式进行导入，而不是仅依据外观尺寸判断兼容性。我们公司可提供 I-PEX 82671-100B-01-D 兼容替代线束方案，可根据客户实际项目需求，对极细同轴线材、连接器、线长、Pin数、线位定义及两端连接方式进行匹配开发，为工程师提供兼容替代设计支持，也为采购人员提供稳定的国产替代供应选择。

---

多路信号传输能力来自“多通道结构+正确线位定义”
I-PEX 82671-100B-01-D是一款以40Pin、40AWG、100mm和1-1直通线位为主要特征的极细同轴线束，其优势在于能够在较小的安装空间内集成多路独立信号通道，并配合相应的高速连接器实现高密度信号连接。极细同轴线支持多路信号同时传输，但真正决定系统能传输多少路、传输什么类型信号的关键，是Pin位定义、信号分配以及整体高速链路设计。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于正在寻找 I-PEX 82671-100B-01-D兼容替代产品的工程师和采购人员，可从“连接器型号+40Pin+40AWG+100mm+1-1线位定义+高速性能”几个维度进行综合确认，从而降低替代选型风险。
