为什么极细同轴线束必须关注屏蔽方式？

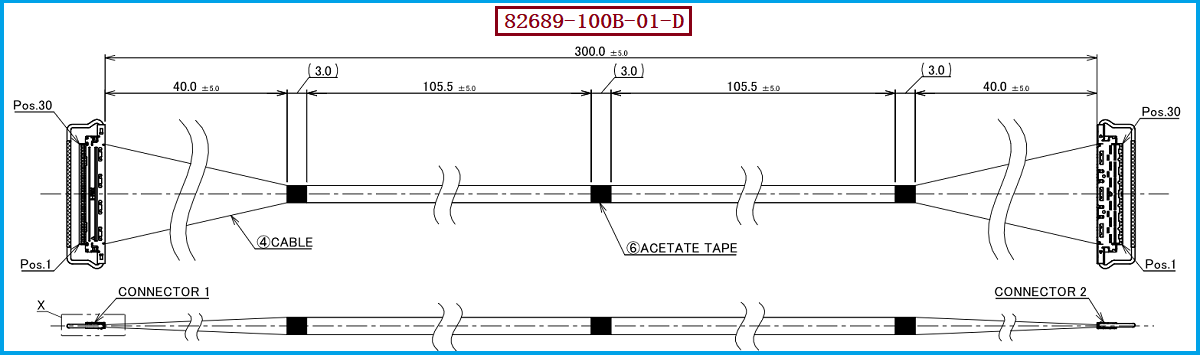

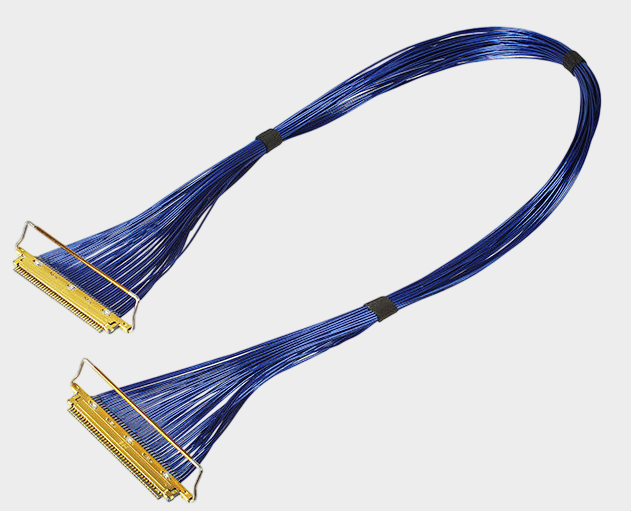

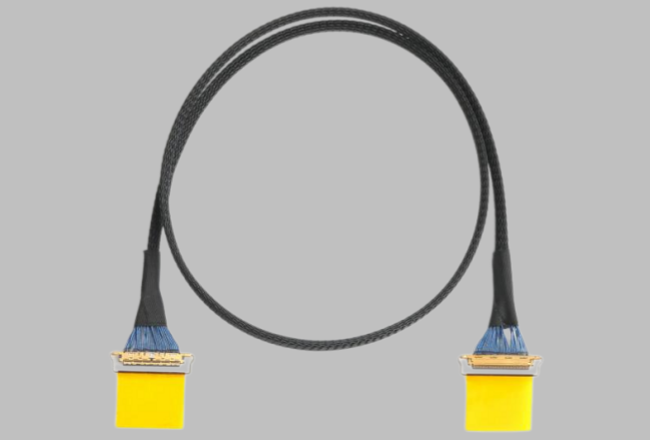

随着工业相机、AI视觉、高速显示、机器人及高性能电子设备内部数据速率不断提高，极细同轴线束不仅承担高速信号传输任务，还需要在狭小空间内尽可能降低外部电磁干扰以及通道之间的信号耦合。所谓“屏蔽”，并不是简单在线缆外面增加一层金属材料，而是通过合理的同轴结构、屏蔽层以及连接器端接方式，为高速信号建立更加稳定的传输环境。以 I-PEX 82689-100B-01-D 为例，该产品属于CABLINE®-VS 30P HARNESS，采用30根AWG#40、50Ω Micro-Coaxial Cable，线束长度为300±5mm，线材端使用的连接器型号为20454-230T，并采用1-1线位定义。对于工程师而言，在选择这类300MM级别的极细同轴线束时，不能只看线径和连接器型号，还需要综合评估屏蔽结构、阻抗控制、高速信号完整性及实际布线环境。

---

极细同轴线束中哪几种屏蔽方式最常用？

在实际极细同轴线束设计中，比较常见的屏蔽思路主要包括金属箔屏蔽、编织屏蔽以及箔+编织复合屏蔽，而极细同轴线本身则通过中心导体、绝缘层和外部屏蔽结构形成同轴传输环境。金属箔屏蔽具有覆盖连续、适合高频干扰抑制等特点，在空间受限的高速线缆中较为常见；编织屏蔽具有较好的机械柔韧性和抗拉性能，适合需要一定弯折能力的线束；而箔与编织组合，则是在EMI抑制和机械可靠性之间进行综合平衡的一种方案。需要特别说明的是，不同极细同轴线的具体屏蔽材料、覆盖率及结构不能仅凭AWG规格判断，应以实际线材规格书和测试结果为准。因此，工程师在选型时应根据设备工作频率、信号速率、周围干扰源以及线束弯折环境选择合适的屏蔽方案，而采购人员则应要求供应商明确线材结构和屏蔽性能，避免出现“型号相同、线径相同，但实际屏蔽结构不同”的情况。

---

屏蔽方式如何影响极细同轴线束的高速信号性能？

屏蔽层真正发挥作用，需要与连接器端的屏蔽结构、接地设计以及线束端接工艺形成完整的EMI控制路径。I-PEX的高速极细同轴连接器产品中也强调了Shielding与Multi-point Ground（多点接地）设计，其目的之一就是改善高速信号环境并降低电磁干扰影响。对于工程师而言，判断一款极细同轴线束是否适合高速应用，不能简单理解为“有屏蔽就一定好”，而应结合实际系统进行验证，例如关注特性阻抗、插入损耗、回波损耗、串扰、眼图以及EMI测试结果。对于I-PEX 82689-100B-01-D而言，其采用50Ω AWG#40 Micro-Coaxial Cable、30Pin、300±5mm结构，在进行兼容替代时，除了保持连接器型号20454-230T和线序关系一致，还应尽量保持原有高速传输结构及端接方式的一致性，这对于保证替代线束在实际设备中的信号表现具有重要意义。

---

选型和兼容与替代方案参考及建议

对于工程师而言，如果原设备采用I-PEX 82689-100B-01-D，建议首先确认30Pin、AWG#40、50Ω、300±5mm、1-1线位定义以及20454-230T连接器等核心参数，再进一步确认极细同轴线的具体屏蔽结构和高速性能要求。如果设备周围存在高速DDR、GPU、处理器、无线模块或其他强干扰源，则更应该重点关注屏蔽层连续性、连接器端屏蔽以及接地方式。对于采购人员而言，寻找替代供应商时不建议只按照“I-PEX 82689-100B-01-D”进行外形比价，而应建立包括连接器、线材、Pin数量、线径、阻抗、长度、线序、屏蔽结构和端接工艺在内的完整规格对应关系。我们公司可提供 I-PEX 82689-100B-01-D兼容替代线束方案，可针对20454-230T连接器、30Pin、AWG#40、50Ω、300MM长度及1-1线位定义进行极细同轴线束兼容开发，并根据客户实际设备的空间、信号速率及EMI要求进行针对性生产制造，为高速电子设备提供可靠的国产替代线束方案。

---

屏蔽不是越复杂越好，而是要与应用需求匹配
极细同轴线束常见的屏蔽方式包括金属箔屏蔽、编织屏蔽以及箔+编织复合屏蔽，但对于高速极细同轴线而言，最终性能并不是由某一种屏蔽方式单独决定，而是由线缆结构、屏蔽层、阻抗控制、连接器、接地以及端接工艺共同影响。因此，工程师进行选型时，应根据高速信号速率和实际EMI环境确定合适的屏蔽方案；采购人员进行替代采购时，则应重点核对完整规格及测试能力。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。以I-PEX 82689-100B-01-D为参考，其核心配置为30Pin、AWG#40、50Ω、300±5mm、20454-230T连接器，对于需要进行国产兼容替代的客户，建议以原产品规格为基础开展样品验证和性能测试，从而在满足高速传输与EMI要求的同时，实现稳定、可靠的极细同轴线束国产替代。
