无人机内部那些“不起眼”的高速连接，离不开极细同轴线束

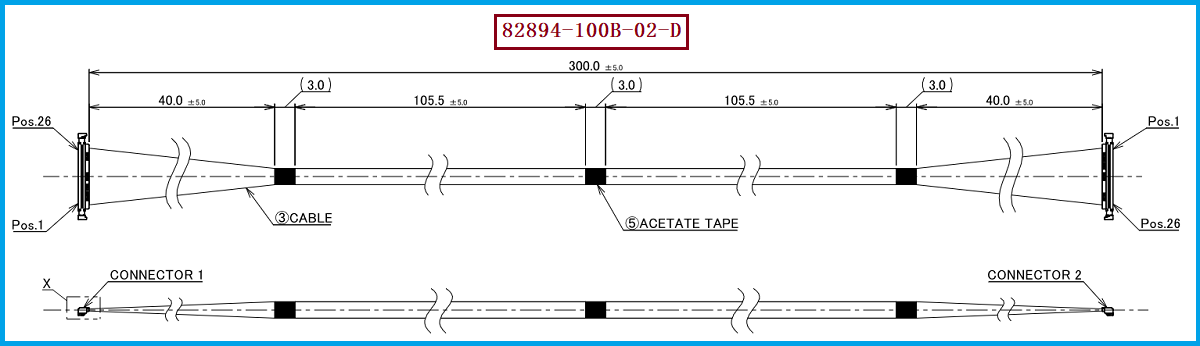

无人机内部空间有限，但摄像头、图传、视觉识别、飞控及各种传感模组之间需要持续传输高速数据，因此线束不能只考虑“能不能连接”，还要同时兼顾体积、重量、信号质量和布线空间。极细同轴线束凭借较小的外径和同轴结构，可以在有限空间内完成高密度信号连接。以 I-PEX 82894-100B-02-D 为例，该型号属于 CABLINE®-UA II 26Pin Micro-Coaxial Harness，采用 44AWG极细同轴线、300mm长度、1-N线位定义，线材端使用的连接器型号为 20497-026T-30。I-PEX官方资料显示，CABLINE®-UA II采用0.3mm Contact Pitch和Vertical Right Angle结构，并支持26、32、40、50Pin配置。

---

从摄像头到图像处理：无人机里的“隐秘高速通道”

无人机最常见的极细同轴线束应用之一，就是摄像模组与主控、图像处理或相关高速处理电路之间的内部连接。无人机摄像头通常需要在有限空间内传输大量图像数据，传统较粗线缆会占用更多空间，同时增加内部布线和结构设计压力。CABLINE®-UA II的Plug尺寸较小，官方还给出了采用约0.29mm外径同轴线制作的26Pin线束能够穿过Φ2.65mm转轴或软管空间的参考案例，这种小型化特征对于无人机机身内部狭窄区域、云台附近以及需要避让机械结构的位置具有参考价值。其系列参考传输速度为5Gbps/lane NRZ，可用于USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等相关高速应用，但具体82894线束能否达到特定速率仍应结合实际线材、长度、PCB及系统SI设计进行验证。

---

轻量化只是表面，更重要的是空间、EMI与可靠布线

对于无人机工程师而言，极细同轴线束的价值并不只是“线更细”，而是可以把轻量化、小型化、高密度布线和高速信号连接结合起来。82894-100B-02-D采用44AWG Micro-Coax，能够匹配CABLINE®-UA II的小型连接器体系；连接器0.3mm间距、配合高度1.27±0.1mm、深度2.9mm，也有利于紧凑型结构设计。与此同时，CABLINE®-UA II采用多点接地设计，通过焊接接触点和机械接触点形成接地路径，有助于高速信号环境下的EMI控制。需要注意的是，官方规格明确标注其并非ZenShield® Full EMI Shielding，因此实际无人机项目仍应结合整机接地、屏蔽及高速信号布局进行EMI验证。

---

选型和兼容与替代方案参考及建议

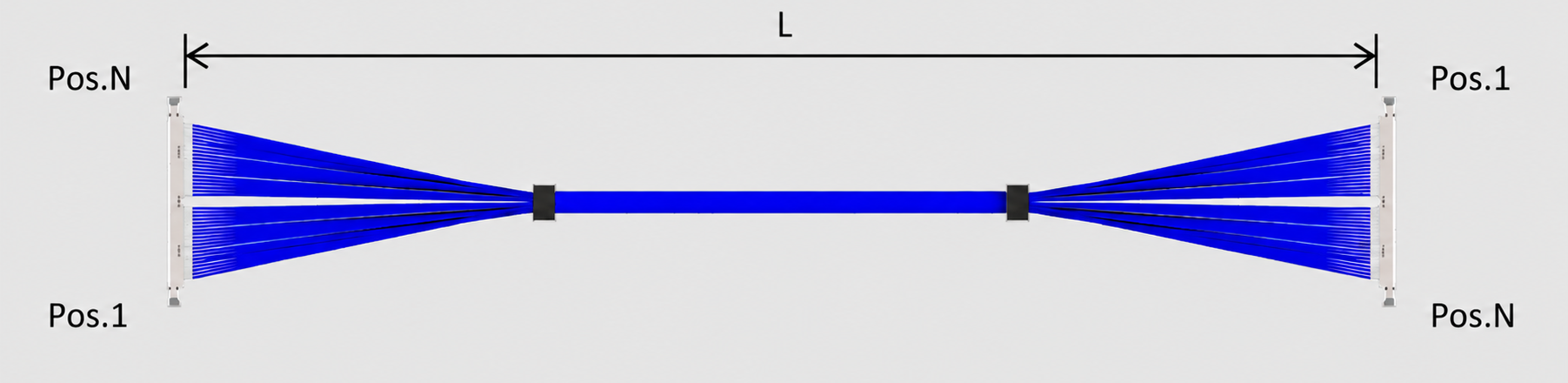

如果无人机项目原设计采用 I-PEX 82894-100B-02-D，工程师和采购人员在寻找兼容替代产品时，应重点核对 26Pin、Micro-Coax 44AWG、300mm、1-N线位定义、CABLINE®-UA II接口体系以及20497-026T-30 Plug Housing等关键条件。尤其是1-N线位定义不能忽略，因为连接器能够正常插合并不代表内部信号线序完全一致；同时还需要根据无人机实际应用确认线材阻抗、外径、弯折要求、屏蔽处理和高速信号完整性。I-PEX官方还提供同系列26P、44AWG、100mm的82893-100B-02-D和200mm的82068-100B-02-D，可作为不同布线长度需求的参考。 我们公司可提供：I-PEX 82894-100B-02-D兼容替代线束方案，可依据客户原有线束的连接器、Pin数、线材规格、长度、线位定义及装配要求进行极细同轴线束替代开发，支持工程样品验证及批量配套。

---

无人机内部越紧凑，极细同轴线束的价值越明显
从无人机的摄像、图像数据、高速模组连接到狭小空间内部布线，极细同轴线束承担的往往是设备内部“不容易被看到、却直接影响系统性能”的连接任务。I-PEX 82894-100B-02-D以26Pin、44AWG Micro-Coax、300mm和1-N结构为核心特征，结合CABLINE®-UA II的0.3mm间距、小型化Plug及多点接地设计，为空间受限的高速信号连接提供了一种成熟的连接器与线束组合思路。我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。对于工程师而言，选型时需要关注的不只是尺寸和接口，还包括线位、阻抗、屏蔽、弯折及信号完整性；对于采购人员而言，则需要确认替代产品能否真正实现结构、电气和装配层面的兼容。
