Intel工控视觉设备为什么需要关注高速线束

在工业相机、机器视觉检测、智能制造和边缘视觉设备中，摄像头采集到的图像数据需要经过高速接口传输至处理器、FPGA或视觉计算平台。Intel公开资料显示，其工业视觉方案覆盖实时图像处理、机器视觉和摄像头接口，其中部分Intel处理器平台提供原生MIPI CSI-2摄像头互连，用于连接多个摄像头传感器。 对工程师而言，随着图像分辨率、帧率和数据吞吐量提高，摄像头内部连接线束不仅需要满足高速信号传输，还需要兼顾设备内部空间、EMI控制、机械可靠性和装配便利性。极细同轴线采用独立屏蔽的信号传输结构，在空间受限的工业相机内部能够兼顾高速信号连接与小型化布局，因此适合用于Intel平台相关的机器视觉设备进行线束设计与选型。

---

极细同轴线在Intel工控相机中的工程优势

与普通并行排线相比，极细同轴线可以针对高速信号通道进行独立的结构设计和屏蔽处理，对于工程师关注的串扰、EMI以及高速信号完整性具有较好的工程适配价值。I-PEX CABLINE®-SS采用0.4mm端子间距、垂直直角连接、水平出线结构，官方资料给出的高速性能验证条件包括40P、AWG#40 Micro-Coaxial Cable、45Ω、100mm和GSSGSSG，并以16Gbps/Lane作为高速应用指标。与此同时，其窄型结构适合穿过小型转轴及狭窄内部空间。 对Intel工控相机而言，这种特点尤其适合摄像头模组、图像采集板卡与处理平台之间距离较短、空间紧凑且对高速信号连接有要求的内部结构设计。

---

I-PEX 83007-100B-01-D：10PIN、0.4MM间距的紧凑型线束

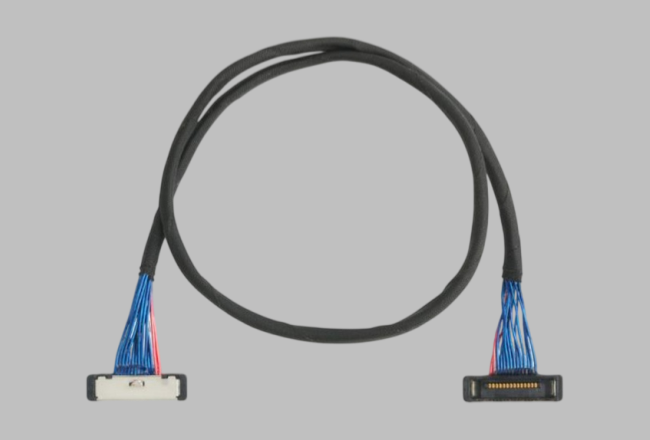

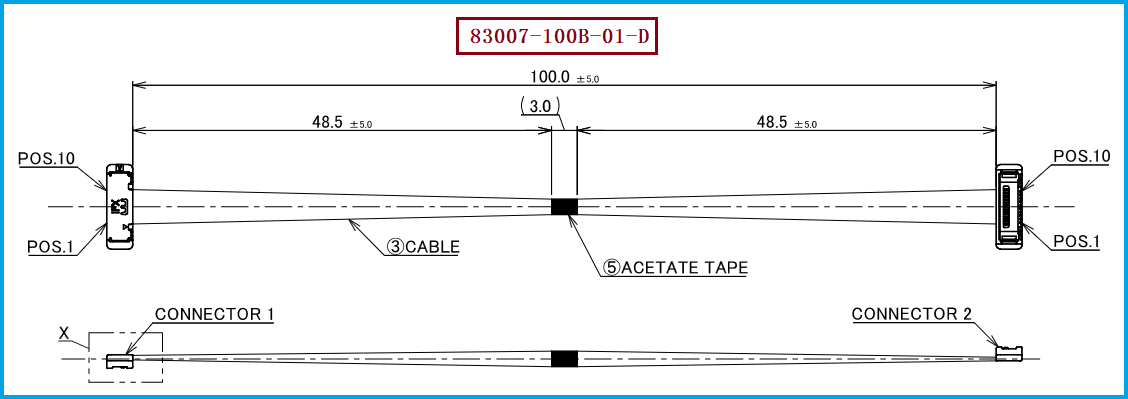

本次介绍的具体型号为 I-PEX 83007-100B-01-D，属于I-PEX CABLINE®-SS 10P HARNESS，官方资料对应的规格为100mm、1-1直通线序。该线束使用的线材端连接器型号为 20373-R10T-06，连接器为10PIN、0.4MM间距。对应的CABLINE®-SS 10P结构还包括20380-R10T-06 Plug Cable Assembly以及20374-R10E-31配对板端连接器。 对工程师来说，选用该类线束时应重点确认摄像头接口定义、PIN数量、线序、线长、线材规格、阻抗及实际安装空间；对于采购人员，则应重点核对完整料号和连接器型号，尤其要区分100MM线长与1-1线序，避免因只核对10PIN而造成错料。我们公司可提供：I-PEX 83007-100B-01-D兼容替代线束方案，可根据客户Intel工控相机及机器视觉设备的实际连接要求进行样品打样和批量制造。

---

选型和兼容与替代方案参考及建议

如果客户原设计采用I-PEX CABLINE®-SS 10P线束，替代开发建议从“连接器、线材、线序、机械尺寸和高速性能”几个方面同步确认，而不能仅以接口外观作为替代依据。对于 83007-100B-01-D，关键识别条件包括10PIN、0.4MM间距、20373-R10T-06、100MM、1-1线序；如果应用于Intel工控相机或视觉采集设备，还应根据实际链路确认特性阻抗、差分信号布局及EMI要求。需要特别注意，I-PEX公布的45Ω、AWG#40、100MM属于CABLINE®-SS特定高速测试条件，并不意味着83007图纸中的实际线材参数可以直接按该测试条件替换；83007C0图纸本身标注的线材为AWG#40、50Ω Micro-Coaxial Cable，因此兼容替代时应以具体产品图纸和客户BOM要求为准。

---

小型化、高速连接与稳定供应兼顾
在Intel处理器、FPGA及其他视觉计算平台构成的工业相机和机器视觉设备中，线束不仅承担电气连接作用，还直接关系到高速数据传输、内部空间利用和设备装配可靠性。Intel公开的机器视觉资料体现了工业视觉对高速图像处理和多种摄像头接口的需求，而I-PEX CABLINE®-SS则通过0.4mm间距、窄型结构和Micro-Coaxial Cable方案，为此类高速、小型化设备提供了一种适合评估的连接方式。 I-PEX 83007-100B-01-D作为10PIN、100MM、1-1线序的CABLINE®-SS极细同轴线束，配套20373-R10T-06、10PIN、0.4MM间距连接器，可作为Intel工控相机、机器视觉设备及其他紧凑型高速电子设备进行线束选型和兼容替代开发时的参考型号。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。对于工程师，可以重点关注高速信号完整性与机械适配；对于采购人员，则可以重点关注料号一致性、连接器规格、交付稳定性以及国产兼容替代能力。
