极细同轴线为什么越来越重视芯线导体材料？

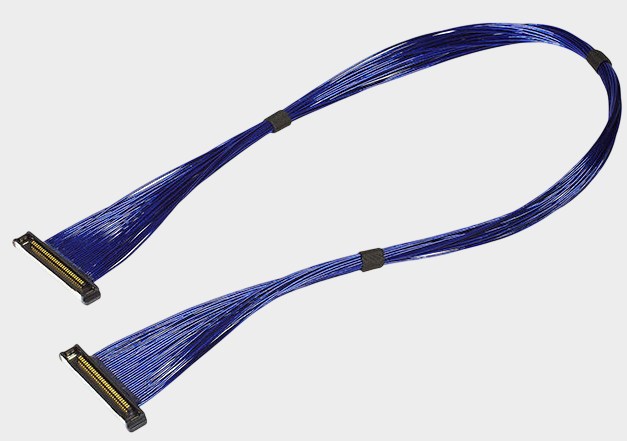

在高速电子设备中，极细同轴线虽然尺寸很小，但承担着高速信号传输、电气连接以及空间适配等多重任务。以 I-PEX 82069-100B-02-D 为例，这是一款CABLINE®-SS系列20Pin极细同轴线束，采用AWG#40 Micro-Coaxial Cable、200mm长度、1-N线序，线材端使用 20373-R20T-06 连接器。I-PEX官方资料显示，CABLINE®-SS采用0.4mm间距、垂直直角结构，并面向高速数据传输应用。 对于这种线径非常细的同轴线来说，芯线导体不仅要满足导电性能，还需要兼顾高速信号传输、耐腐蚀性、焊接及端接可靠性，因此工程人员在选择极细同轴线时，除了关注AWG规格，也会进一步关注导体材料和表面处理方式。

---

极细同轴线芯线导体为什么要镀银？

极细同轴线芯线导体采用镀银工艺，核心原因之一是利用银良好的导电性能和表面特性改善导体在高速及高可靠应用中的综合表现。对于AWG#40这类非常细的导体而言，导体截面积有限，材料和表面状态对整体性能更加值得关注；银层可以作为导体表面的保护和功能层，同时有利于改善端接、压接或焊接过程中的连接稳定性。特别是在高频信号应用中，信号电流存在趋肤效应，较高频率下电流更倾向于集中在导体表面，因此导体表面状态并非完全可以忽略。需要注意的是，镀银并不意味着单靠镀银就能决定极细同轴线的高速性能，最终信号质量仍取决于导体、绝缘层、屏蔽结构、特性阻抗、连接器以及制造工艺等多个因素，因此工程选型不能只看“是否镀银”。

---

AWG#40极细同轴线中，导体镀银还关系到长期稳定性

从实际制造角度来看，极细同轴线的导体不仅需要满足初始导电要求，还需要在加工、弯折、端接以及长期使用过程中保持稳定。银具有良好的导电性，同时银层能够对基材导体提供一定的表面保护，因此在需要高可靠连接的极细线材中具有实际应用价值。不过，对于采购人员而言，判断一款极细同轴线是否适合替代，不能简单理解为“镀银线一定更好”，而应进一步确认导体基材、镀层厚度及均匀性、绝缘材料、线材外径、阻抗一致性和端接工艺。对于 82069-100B-02-D 这种20Pin、AWG#40、200mm的高密度线束而言，任何单项材料参数都需要放到整个线束系统中评估，尤其是高速信号应用时，还应结合插入损耗、回波损耗、串扰等信号完整性指标进行验证。I-PEX针对CABLINE®-SS给出的高速测试条件为AWG#40、45Ω、100mm，并以特定Pin Assignment进行测试，该数据属于特定条件下的参考结果。

---

选型和兼容与替代方案参考及建议

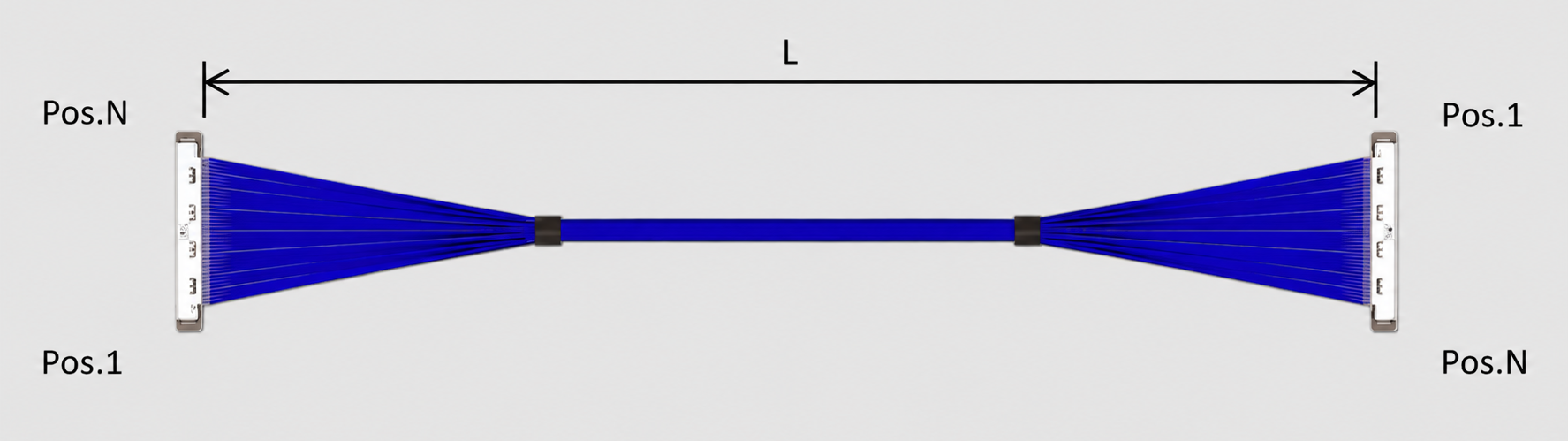

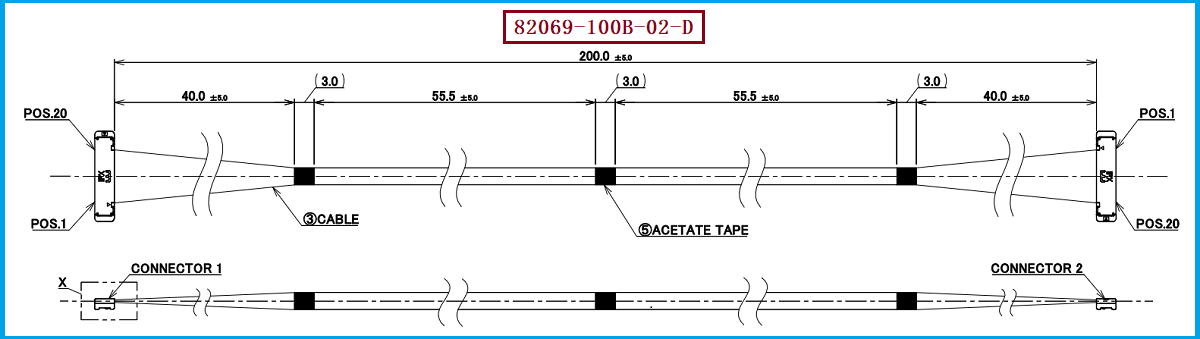

如果需要对 I-PEX 82069-100B-02-D 进行兼容替代，工程人员和采购人员首先应确认20Pin、AWG#40 Micro-Coaxial Cable、200mm长度、1-N线序以及20373-R20T-06线材端连接器等关键条件，同时还要核对连接器结构、出线方向、线材外径和实际安装空间。I-PEX官方资料显示，CABLINE®-SS的20Pin 1-N线束同时存在100mm、200mm和300mm不同长度型号，因此线长并不是可以随意替换的参数；同样，20Pin、200mm的83014属于1-1线序，与82069-100B-02-D并不能仅凭Pin数和长度判断为相同产品。 在替代开发过程中，芯线导体是否镀银、导体规格、绝缘层结构、屏蔽方式及端接质量都需要根据原产品要求进行对应验证。我们公司可提供：I-PEX 82069-100B-02-D兼容替代线束方案，可根据客户图纸、样品及实际应用要求，对20Pin、AWG#40、200mm、1-N线序和20373-R20T-06连接器等关键参数进行对应开发，为工程验证及批量采购提供极细同轴线束替代方案。

---

从芯线导体到完整线束，镀银只是性能控制的一环
对于 I-PEX 82069-100B-02-D 这样的20Pin极细同轴线束而言，芯线导体采用何种材料及是否进行镀银处理，会影响导体的表面性能、连接可靠性和长期使用表现，但真正决定线束最终性能的是导体、镀层、绝缘材料、屏蔽结构、连接器及制造工艺共同形成的整体结果。CABLINE®-SS系列采用0.4mm间距，支持AWG36、AWG38、AWG40、AWG42 Micro-Coaxial Cable，并面向高速数据传输应用，因此在进行国产替代或供应商导入时，更应该从完整线束的角度进行验证。 对工程师而言，需要重点确认阻抗、信号完整性、机械匹配及端接可靠性；对采购人员而言，则需要关注导体材料、镀层一致性、线材规格以及批量生产稳定性。我们公司专注于极细同轴线束生产制造，可针对 I-PEX 82069-100B-02-D 提供兼容替代线束方案，在满足连接器及结构匹配的基础上，对芯线导体、绝缘层、屏蔽结构和加工工艺进行综合控制，为高速设备中的极细同轴线束应用提供配套支持。 I-PEX 82069-100B-02-D 是一款CABLINE®-SS系列20Pin极细同轴线束，采用AWG#40 Micro-Coaxial Cable、200mm长度、1-N线序，并配套20373-R20T-06线材端连接器。极细同轴线芯线导体进行镀银，主要是利用银良好的导电及表面特性，为导体的电气性能、端接可靠性和长期稳定性提供支持，但镀银并不是决定高速性能的唯一因素。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。在实际选型和替代开发中，还应将导体、镀层、绝缘材料、屏蔽结构、阻抗、连接器和制造工艺作为一个整体进行评估，才能更准确地判断替代线束是否满足设备的电气、机械及可靠性要求。
