随着4K、8K超高清显示、高刷新率面板以及高性能计算设备的不断普及，显示系统内部对于高速数据传输的要求越来越高。传统线束在高速传输环境下容易受到信号衰减、电磁干扰以及空间布局等因素影响，而极细同轴线束凭借优异的信号完整性、屏蔽性能和轻薄化优势，逐渐成为显示设备内部连接的重要解决方案。

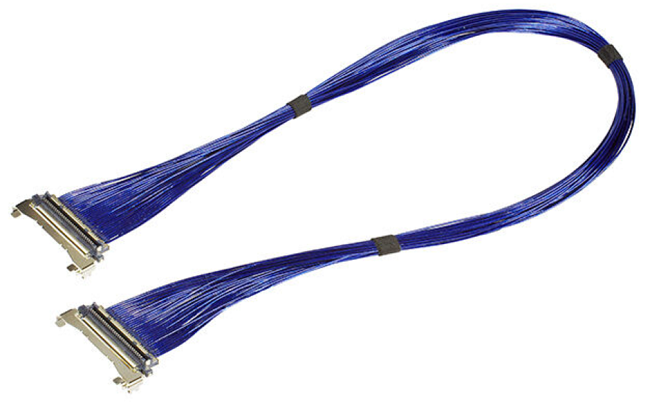

I-PEX 82147-100B-02-D作为CABLINE®-UM系列中的60Pin极细同轴线束组件，具备高速传输能力和紧凑结构设计，可满足笔记本电脑、工业显示器、医疗显示设备及嵌入式显示系统等应用场景对于高带宽与高可靠性的连接需求，因此受到众多显示传输项目的关注。

---

一、I-PEX 82147-100B-02-D极细同轴线束具备哪些优势？

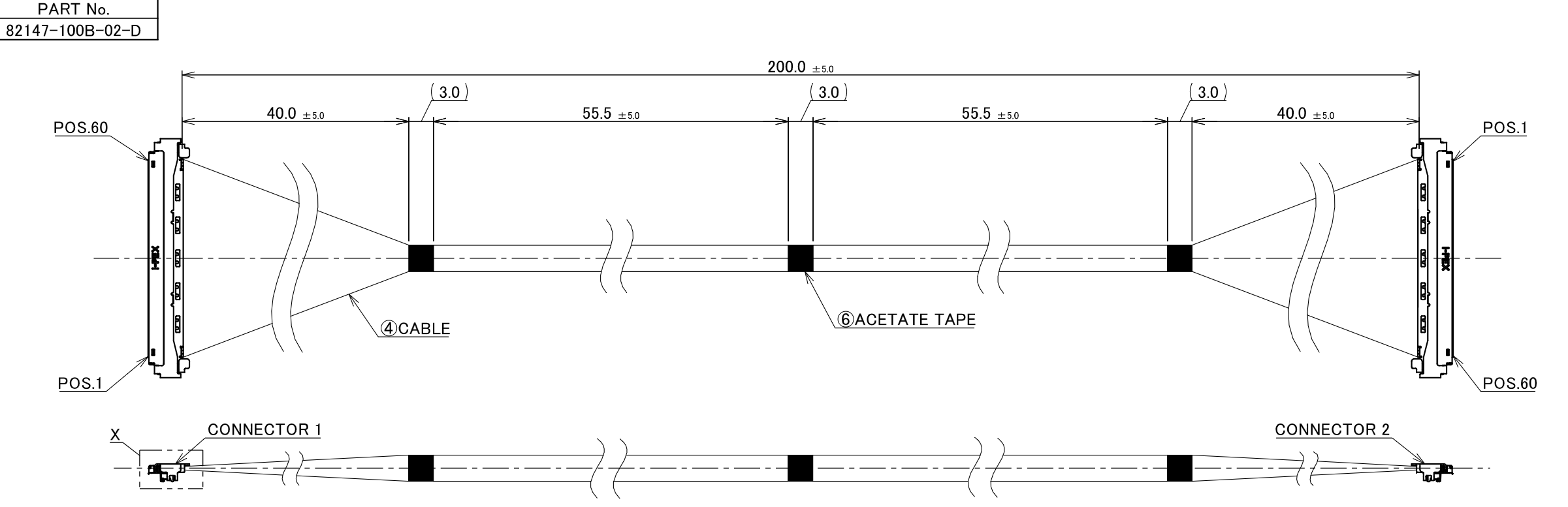

I-PEX 82147-100B-02-D采用40AWG Micro Coaxial Cable（极细同轴线）设计，标准线长为200mm，配置60Pin高速信号接口，可满足高速差分信号传输需求。相较于传统线束结构，该方案具有以下特点：

1.1、支持高速数据及差分信号传输；

1.2、良好的阻抗控制能力，保障信号完整性；

1.3、全屏蔽结构设计，有效降低外部电磁干扰；

1.4、线径纤细、柔韧性高，便于复杂空间布线；

1.5、降低串扰风险，提高整体传输稳定性。

凭借这些优势，82147-100B-02-D被广泛应用于：笔记本电脑显示模组；eDP显示连接系统；工业控制显示设备；医疗显示终端；嵌入式显示平台等高速传输场景。

---

二、I-PEX 20878-060T-01连接器在方案中发挥什么作用？

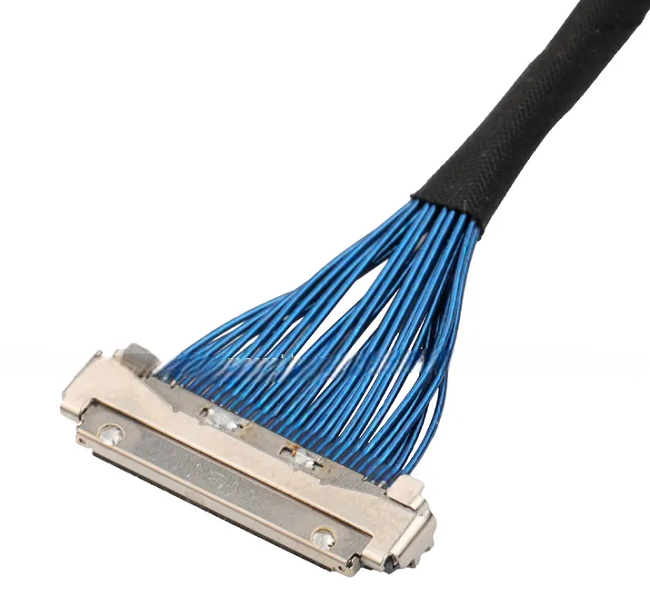

作为82147-100B-02-D线束组件的重要接口部分，配套连接器型号为I-PEX 20878-060T-01；该连接器采用CABLINE®-UM系列设计，具有以下技术特点：

2.1、0.4mm超细间距（Pitch）设计；

2.2、60Pin接口规格；

2.3、多点接地结构设计；

2.4、全屏蔽高速连接方案；

2.5、高可靠锁扣固定机构。

在高速显示应用中，20878-060T-01能够有效减少EMI电磁干扰，提高信号传输稳定性，尤其适用于：eDP显示接口连接；高分辨率LCD/OLED显示面板；高速内部数据传输系统；工业及专业显示设备。同时，其增强型锁扣结构可提升连接牢固度，在长期运行、运输振动以及频繁开合环境下，依然能够保持稳定可靠的接触性能。

---

三、国产兼容替代线束方案有哪些优势？

近年来，国内高速连接器及极细同轴线束制造技术不断成熟，越来越多企业开始采用兼容替代方案来满足项目开发需求；针对I-PEX 82147-100B-02-D规格，目前市场已具备成熟的国产化替代能力，可实现与原厂产品相匹配的机械结构和电气性能。兼容替代方案通常可提供以下定制服务：

1. 线束长度定制；

2. 线规规格调整；

3. Pin位定义定制；

4. 屏蔽结构优化；

5. 连接器配置调整；

6. 特殊应用环境设计。

对于需要控制采购成本、缩短交期或进行产品升级开发的客户而言，定制化极细同轴线束方案能够提供更灵活的项目支持；作为专业极细同轴线束制造商，我们可提供对应82147-100B-02-D规格的兼容替代产品，并根据实际应用场景进行定制开发，为客户提供更具性价比的显示连接解决方案。

---

四、I-PEX 82147-100B-02-D选型时需要关注哪些参数？

在进行极细同轴线束选型时，建议重点确认以下技术指标：

1、连接器型号：确认设备端连接器规格是否与20878-060T-01兼容，确保机械尺寸匹配。

2、Pin定义：核对信号定义与接口布局，避免因Pin脚差异影响系统功能。

3、线束长度：根据设备内部结构选择合适长度，兼顾布线空间与信号性能。

4、阻抗要求：高速显示传输通常对阻抗一致性要求较高，应重点验证相关参数。

5、安装空间：结合设备结构设计，确认线束弯折半径及布线区域是否满足要求。

对于兼容替代项目，还应进行：机械尺寸验证；接口兼容性验证；高速信号测试；EMI测试；环境可靠性测试；通过样品验证和批量测试，可进一步确保产品满足实际应用需求。

---

I-PEX 82147-100B-02-D是一款面向高速显示传输应用的60Pin极细同轴线束方案，采用40AWG Micro Coaxial Cable设计，并搭配20878-060T-01高速连接器，可实现稳定可靠的高速信号连接。凭借优异的屏蔽性能、良好的信号完整性以及紧凑灵活的布线优势，该方案广泛应用于笔记本电脑、工业显示设备、高分辨率显示终端以及各类高速数据传输系统。

我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
