随着高刷新率显示屏、USB4高速接口、超高速存储以及轻薄便携电子设备的发展，内部高速互连对线束的性能要求不断提升。尤其在笔记本电脑、工业显示屏、Mini LED模组以及高速数据终端中，不仅要求传输能力卓越，还需兼顾空间布局、EMI（电磁干扰）控制以及结构可靠性。I-PEX CABLINE-VS 系列中的 82687-100B-01-D 极细同轴线束，正是近年来高速微同轴连接方案的典型代表。

---

一、I-PEX 82687-100B-01-D线束结构与连接器特点

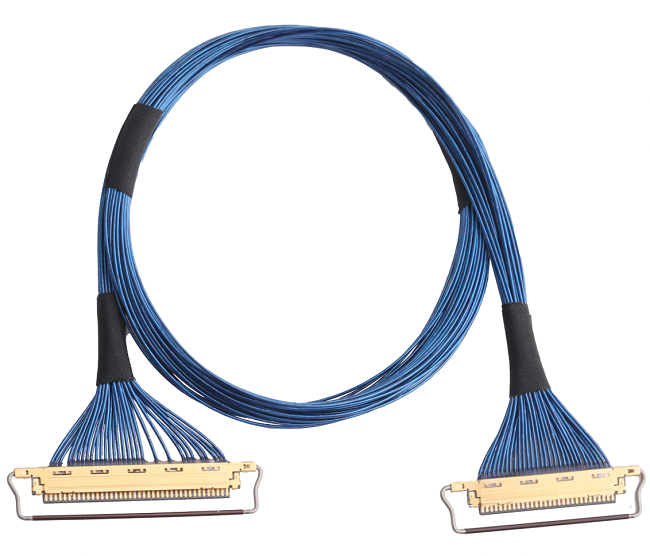

I-PEX 82687-100B-01-D 属于 CABLINE-VS 系列的 1-1 结构高速极细同轴线束组件，采用 30Pin、0.5mm Pitch 设计，并搭配 AWG40 micro coaxial cable。该线束可应用于 eDP、USB4、DisplayPort、Thunderbolt 等高速信号传输场景；其常用连接器型号为 20454-230T，具备以下优势：

1.1、低插拔高度，节省设备内部空间；

1.2、水平对接结构，适合紧凑型设计；

1.3、机械锁扣设计，确保稳定连接并降低振动或跌落导致松脱的风险。

在高速信号完整性方面，该系列支持高达 32Gbps/lane 的传输速度，非常适用于高分辨率显示屏、高刷新电竞笔记本以及 AI 边缘计算设备的内部互连需求。

---

二、应用价值解析：eDP 与 USB4

从实际应用角度看，82687-100B-01-D 极细同轴线束尤其适合：

2.1、高速屏线连接，

2.2、主板与显示模组之间的高速互连，

2.3、板对板延长，

2.4、超薄设备内部信号传输；

由于采用 micro coaxial cable 结构，在阻抗控制、串扰抑制及弯折性能上优于传统 LVDS 线束。同时，AWG40 规格在柔性与高速性能之间取得良好平衡，已被高端笔记本、工控显示设备及高分辨率显示终端广泛采用。

对于需要定制长度、Pin 定义、屏蔽结构或特殊包覆材料的客户，该线束组件提供高度定制化能力。此外，我们可生产该型号的兼容替代型线束，满足成本优化、交期保障及国产化替代的多样化需求。

---

三、选型与兼容替代方案建议

在项目开发中，选择高速极细同轴线束时应关注：

1. 是否满足 eDP、USB4、DP UHBR、Thunderbolt 等协议带宽需求，

2. 线材规格选择（AWG36/38/40/42 差异），

3. 是否需要 EMI 屏蔽、机械锁扣等结构，

4. 设备内部空间与弯折半径要求，

5. 插拔寿命及长期可靠性；

针对 20454-230T 30Pin 连接器，可根据客户需求开发兼容型线束，包括不同长度、包胶工艺及定制 Pin 定义。若项目对 EMI 屏蔽性能要求更高，可选择 CABLINE-VS II 或 CABLINE-VSF 系列；若整机结构更轻薄，可评估更低 Profile 的高速连接方案。

---

I-PEX 82687-100B-01-D 高速极细同轴线束，已成为轻薄电子设备内部高速互连的重要方案。随着 USB4、AI PC、8K显示以及高速边缘计算设备的发展，micro coaxial cable 在高速传输领域的应用将持续增长。
