MIPI CSI-2高速摄像系统为什么需要关注极细同轴线？

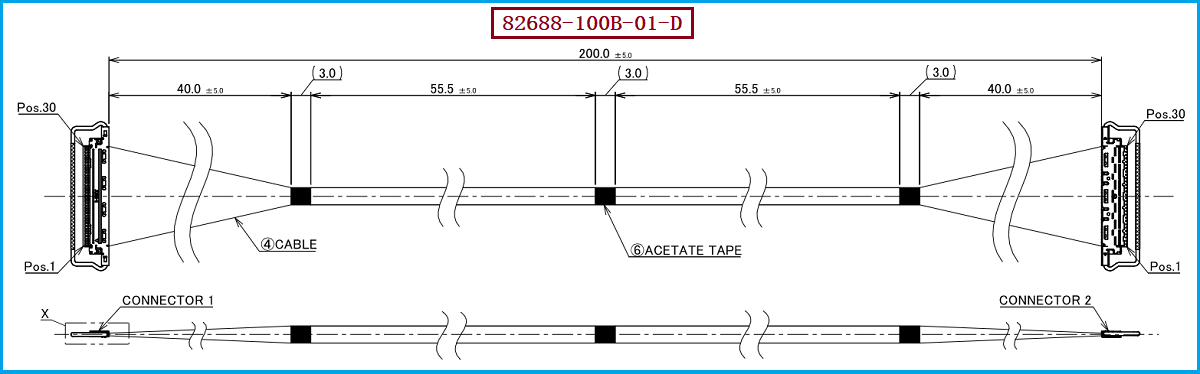

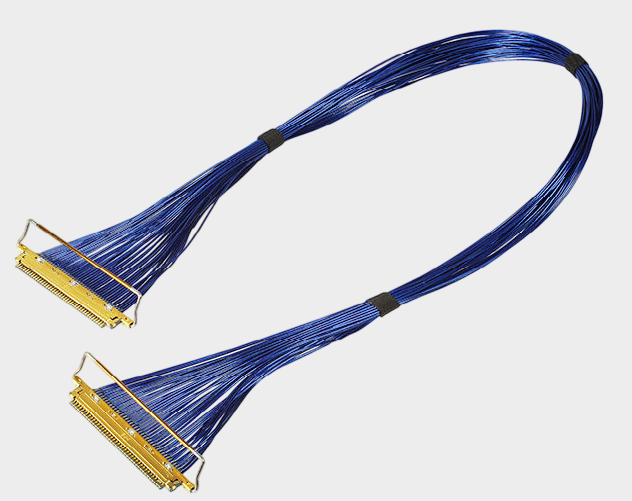

随着AI视觉、工业相机、机器视觉、智能机器人、无人机及高分辨率摄像模组的发展，摄像头输出的数据量持续增加，MIPI CSI-2已经成为许多嵌入式视觉系统中的重要高速摄像接口。在这类应用中，连接摄像模组与主控板的内部线束不仅需要满足小型化和柔性布线要求，还需要尽可能保持高速差分信号的完整性。因此，工程师在设计MIPI CSI-2连接方案时，不能只关注接口本身，还需要同步考虑极细同轴线的线径、阻抗、长度、连接器、Pin数量及端接工艺。以 I-PEX 82688-100B-01-D 为例，该产品属于CABLINE®-VS 30Pin极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，整体长度为200.0±5.0mm，两端采用1-1线位定义，可作为小型化高速内部连接方案进行工程参考。

---

MIPI CSI-2接口如何选适配的极细同轴线？

对于工程师而言，MIPI CSI-2极细同轴线选型的关键并不是简单选择“越细越好”，而是要根据实际通道数量、传输速率、线束长度和设备空间综合确定。首先应确认MIPI CSI-2实际需要的数据Lane数量以及Clock Lane、控制信号等线位需求，再确定连接器Pin数；其次需要关注极细同轴线的特性阻抗和高速传输能力，尽量保持整个链路阻抗连续；同时还要根据设备内部空间选择合适的线束长度和线径。CABLINE®-VS系列采用0.5mm Pitch高密度连接结构，并支持Micro-Coaxial Cable，能够满足高密度内部高速连接需求。对于采用AWG#40线材的方案，还需要确认连接器对线材规格的适配能力。本款I-PEX 82688-100B-01-D使用的线材端连接器型号为20454-230T，其对应线材规格为AWG#40，因此在进行兼容设计时，应将“20454-230T + AWG#40”作为一个完整的匹配关系进行确认，而不能只比较线材外径。

---

MIPI CSI-2高速信号传输，为什么还要关注连接器匹配？

在MIPI CSI-2应用中，连接器本身也是高速信号链路的一部分。如果连接器的Pitch、Pin数量、端子结构、线材适配范围或PCB端配对型号不正确，即使使用相同规格的极细同轴线，也可能无法实现可靠连接。以I-PEX 82688-100B-01-D为例，其线材端连接器型号为20454-230T，配套的CABLINE-VS Plug P/N为20453-230T-03，对应配对连接器为20455-030E-66，属于30Pin、0.5mm Pitch的CABLINE®-VS连接方案。因此，在MIPI CSI-2摄像头线束设计中，工程师应同时核对连接器型号、Pin数量、线序定义、线材AWG及阻抗；采购人员在进行国产替代或第二供应商导入时，也应要求供应商明确提供完整的连接器与线材匹配方案，而不是仅以“30Pin极细同轴线”作为采购条件。

---

选型和兼容与替代方案参考及建议

如果设备原方案参考I-PEX 82688-100B-01-D，在开发MIPI CSI-2兼容替代线束时，建议优先锁定30Pin、0.5mm Pitch、AWG#40、50Ω、200±5mm、1-1线位以及20454-230T等核心参数，再结合摄像模组和主控板实际接口确认线序及配对连接器。特别需要注意的是，CABLINE®-VS与CABLINE®-CA虽然都属于I-PEX高速极细同轴连接方案，但两者在Pitch及结构方面存在差异，不能仅因为都可以用于高速信号就直接互换。我们公司可提供 I-PEX 82688-100B-01-D兼容替代线束方案，可围绕客户实际MIPI CSI-2应用需求，对极细同轴线材、20454-230T连接器、线束长度、Pin定义及端接工艺进行匹配开发，为工业相机、AI视觉、机器人视觉及其他高速摄像设备提供兼容替代线束解决方案。

---

MIPI CSI-2选线，本质是选择完整的高速互连方案
MIPI CSI-2接口的极细同轴线选型，核心在于实现接口、连接器、线材、线序、阻抗和长度之间的整体匹配，而不是单独追求某一个参数。对于I-PEX 82688-100B-01-D而言，其30Pin、AWG#40、50Ω、200±5mm、1-1线位以及20454-230T连接器共同构成完整的产品规格体系。工程师在设计时应重点关注高速信号完整性和机械空间适配，采购人员则应重点确认型号、规格及兼容性验证结果。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。只有从完整链路角度进行选型，才能让极细同轴线真正适应MIPI CSI-2高速摄像系统，同时兼顾小型化、高密度布线与稳定可靠的内部连接需求。
