随着人工智能服务器、高性能计算设备、工业视觉系统以及高速显示终端的快速发展，设备内部对高速数据传输的要求不断提高。传统连接方案在高速率、抗干扰以及空间布局方面逐渐面临挑战，而极细同轴线束（Micro Coaxial Cable Harness）凭借优异的信号完整性、低损耗传输特性以及灵活布线能力，成为高速互连领域的重要解决方案。

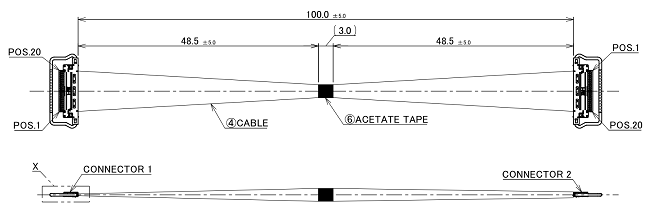

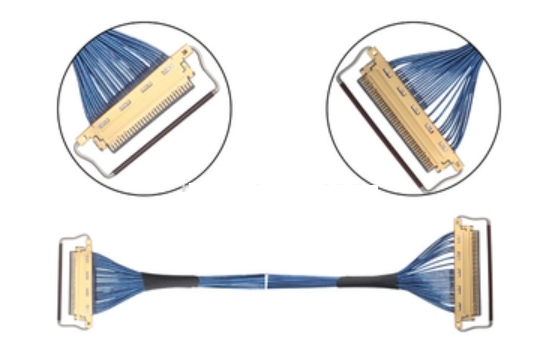

I-PEX 82861-100B-02-D是一款采用20Pin设计、40AWG微同轴线材、长度100mm的高速线束组件，广泛适用于AI服务器、高速显示设备、工业相机及嵌入式计算平台等高速信号传输场景。

---

一、I-PEX 82861-100B-02-D产品结构与连接器特点

I-PEX 82861-100B-02-D属于高性能微同轴线束组件，采用20Pin接口配置，专为高速数据传输环境设计。其应用范围涵盖高速显示接口、服务器内部高速互连、工业视觉设备以及智能计算终端等领域。

该线束配套使用20634-120T-02连接器，隶属于CABLINE-CA系列产品。该系列连接器采用0.4mm超细间距结构设计，在有限空间内实现高密度连接，同时兼具优异的高速传输能力和电磁干扰（EMI）抑制性能。

对于AI服务器GPU模块连接、高速背板互连以及显示模组传输等应用场景，CABLINE-CA系列连接器能够有效提升信号稳定性和传输可靠性，并满足设备轻量化、小型化的发展需求。

---

二、AI服务器与高速显示领域的应用优势

在AI服务器、高速显示设备及高带宽数据处理系统中，连接组件不仅需要具备高速传输能力，还需要兼顾内部空间利用率和长期运行稳定性；I-PEX 82861-100B-02-D采用40AWG极细同轴线结构，具有以下优势：

1、高速信号传输性能优异：微同轴结构能够有效降低信号衰减和串扰现象，提升高速数据传输质量，适用于高速计算和显示系统对信号完整性的严格要求。

2、布线灵活，节省内部空间：40AWG线材外径较小，柔韧性良好，可在空间受限的设备内部实现复杂走线设计，为服务器、显示设备及工业终端提供更高的空间利用率。

3、良好的抗干扰能力：同轴屏蔽结构能够有效减少外部电磁干扰影响，提高系统运行稳定性，特别适用于高速数据交换和高频应用环境。

4、支持多种高速接口应用：该类极细同轴线束可广泛应用于：PCIe高速互连、eDP显示接口、DisplayPort传输系统、工业相机高速数据接口、AI服务器内部板卡连接、定制化高速总线系统。

随着高速计算和智能设备市场持续扩张，高性能微同轴线束需求不断增长。除原厂标准产品外，专业线束制造企业也可根据客户需求提供兼容规格设计与定制开发服务。针对82861-100B-02-D产品，我们同样能够提供对应规格的兼容型极细同轴线束开发与生产方案，帮助客户实现成本优化与供应链保障。

---

三、选型要点及兼容替代方案建议

在项目选型过程中，建议重点评估以下关键参数：连接器型号、Pin数规格、线规尺寸（AWG）、传输速率要求、线束长度、通信协议类型、阻抗匹配要求；对于采用20634-120T-02连接器的应用项目，应重点确认以下内容：

1. 接口尺寸是否一致，

2. 锁扣结构是否匹配，

3. Pin定义是否对应，

4. 安装方式是否兼容；

当原厂产品存在交期较长、采购成本较高或供应紧张等情况时，可选择符合CABLINE-CA接口标准的兼容型线束方案作为替代。但在导入过程中，建议进行完整的高速性能验证，包括：阻抗测试、插入损耗测试、回波损耗测试、眼图测试、EMC性能验证。

对于AI服务器、高速显示设备以及工业视觉系统等高带宽应用项目，建议优先选择具备高速线束研发与制造经验的供应商，以确保产品在长期运行环境下具备良好的可靠性与稳定性。

---

I-PEX 82861-100B-02-D极细同轴线束采用20Pin接口设计、40AWG微同轴结构，并结合CABLINE-CA系列连接器的高速互连优势，可为AI服务器、高速显示设备、工业视觉系统及新一代智能硬件提供稳定高效的数据传输解决方案；随着人工智能、高性能计算和高速显示技术的持续发展，极细同轴线束将在更多高带宽、高密度互连场景中发挥越来越重要的作用。
