从“细”到“高速”：极细同轴线束为何能够承载高速数据？

在笔记本电脑、工业视觉、AI视觉、高速计算及高分辨率显示设备中，数据传输速率不断提升，但设备内部可用于布线的空间却越来越有限。**一根极细同轴线束，如何支撑高速数据传输？**关键并不只是“线径够不够细”，而是线缆结构、阻抗控制、屏蔽设计、连接器以及端接工艺共同决定高速信号能否稳定传输。以 I-PEX 83064-100B-01-D 为例，该型号属于 CABLINE®-VS 50Pin极细同轴线束，采用AWG#40 Micro-Coaxial Cable，线缆阻抗为50Ω，长度100mm，两端采用1-1直通线位定义。对于工程师而言，极细同轴线能够在有限空间内实现多路高速信号独立传输，同时通过同轴结构对信号路径进行更好的电气控制；而采购人员在选型时，则不能只关注“线束很细”，还需要同步确认线径、阻抗、长度、Pin数、线位定义以及连接器匹配关系。I-PEX CABLINE®-VS连接器本身采用0.5mm Pitch、水平对插结构，安装高度约1.0±0.1mm，并支持最高32Gbps/Lane的高速应用。

---

50PIN+0.5MM：在有限空间内实现更多高速信号通道

对于高速设备内部连接而言，连接器的Pin数和Pitch直接影响布线密度及整机空间利用率。本款 83064-100B-01-D 采用50Pin结构，其线材端使用的连接器型号为 20454-250T，连接器PIN数与间距为 50PIN、0.5MM。0.5mm的细间距设计，可以在相对有限的PCB和结构空间内实现较高的信号通道密度；同时，CABLINE®-VS采用水平对插方式和机械锁扣结构，有助于满足超薄设备内部的安装及可靠连接需求。对于工程师来说，在进行高速链路设计时，需要重点考虑连接器区域的空间、线束弯折半径、走线方向以及高速信号完整性；对于采购人员，则应确认实际采购产品是否与设计BOM中的连接器、Pin数、Pitch及线束长度完全对应。I-PEX官方资料显示，CABLINE®-VS提供20、30、40、50Pin规格，50Pin版本的推荐Plug Housing型号为20454-250T-01。

---

一根100MM极细同轴线束，为什么能够成为高速设备内部的重要连接部件？

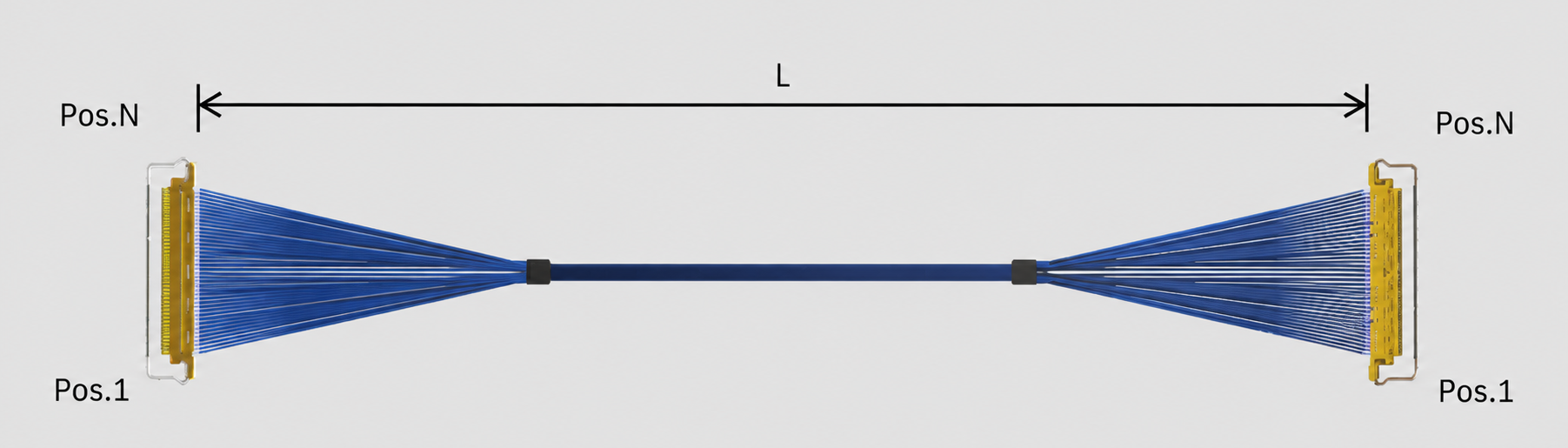

高速数据传输并不是单纯追求“传输速度高”，还需要尽可能降低信号在传输过程中的失真、反射和串扰。极细同轴线束通过中心导体、绝缘层及外部屏蔽结构形成相对稳定的传输路径，使高速信号能够沿受控的电气环境传输；与此同时，线束两端连接器的结构、端接质量以及线位一致性也会直接影响整个高速链路的表现。83064-100B-01-D采用AWG#40、50Ω Micro-Coaxial Cable，长度为100mm，50根线芯采用1-1对应关系，两端配合CABLINE®-VS连接结构。对于高速显示、工业相机、AI视觉和计算设备而言，这种“极细线径+多通道+短距离+高密度连接”的组合，可以在满足空间限制的同时，为高速信号提供更加紧凑的内部传输路径。值得注意的是，I-PEX官方对CABLINE®-VS的高速性能测试采用40Pin、AWG#40、45Ω、100mm Micro-Coaxial Cable，并给出32Gbps/Lane NRZ的参考测试结果，因此实际项目应用仍应根据具体线缆阻抗、长度、接口标准及系统SI测试结果进行确认，而不能仅依据连接器系列的理论指标判断整条链路性能。

---

选型和兼容与替代方案参考及建议

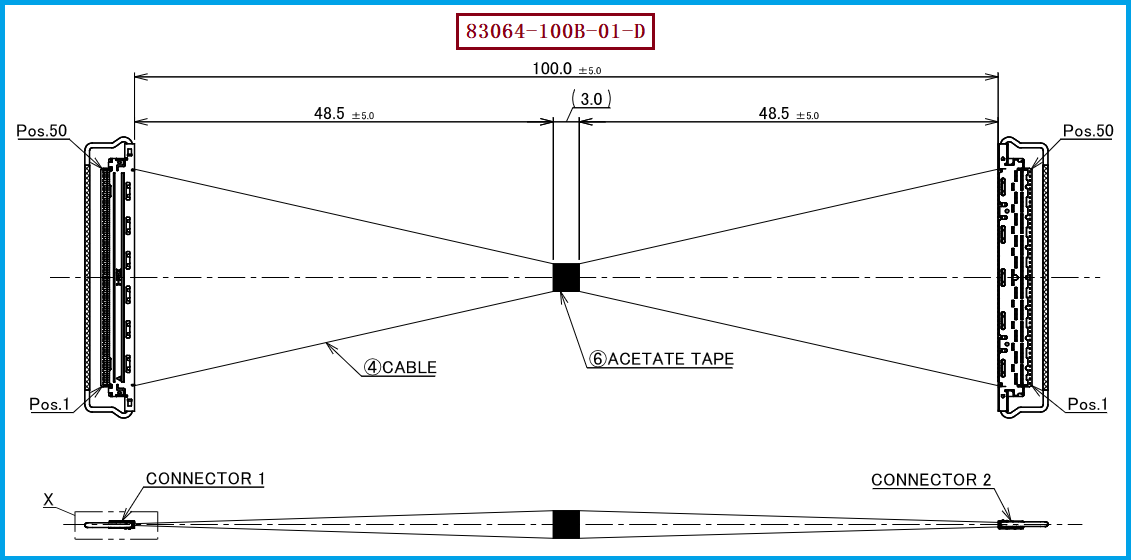

对于需要进行I-PEX线束替代的工程师和采购人员，建议首先按照原产品的产品料号、连接器型号、Pin数、Pitch、线径、阻抗、长度及线位定义逐项核对。本款目标产品为 I-PEX 83064-100B-01-D，核心配置为50Pin、0.5mm Pitch、AWG#40、50Ω、100mm、1-1；线材端连接器型号为 20454-250T，对应官方完整Plug Housing型号为20454-250T-01。需要特别注意的是，I-PEX官方资料同时列出了50Pin Plug Cable Assembly 20453-250T-03S及50Pin Receptacle等配套型号，因此实际替代时不能仅凭“50Pin连接器”判断兼容性，而应从机械尺寸、对插结构、电气参数和线序等方面进行完整验证。 我们公司可提供：I-PEX 83064-100B-01-D兼容替代线束方案，可根据客户实际项目需求，对线束长度、Pin数、线径、阻抗、线位定义及连接器配套关系进行匹配，为工程开发、样品验证及批量采购提供极细同轴线束替代支持。

---

高速设备中的“小线束”，承担的是“大数据链路”
从 I-PEX 83064-100B-01-D 可以看到，一根看似纤细的极细同轴线束，实际上承担着高速电子设备内部多路信号稳定传输的重要任务。50PIN、0.5MM Pitch的CABLINE®-VS连接方案，将高密度连接、小型化结构与高速信号传输需求结合起来；AWG#40 Micro-Coaxial Cable、50Ω阻抗、100mm长度以及1-1线位定义，则进一步明确了具体线束的工程应用边界。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。对于工程师而言，选择极细同轴线束需要从信号完整性、结构空间和可靠性综合考虑；对于采购人员而言，则需要准确锁定产品料号及关键规格，避免出现型号相近但实际无法替代的情况。随着高速显示、工业视觉、AI计算及智能设备不断发展，极细同轴线束将继续成为设备内部高速数据互联的重要组成部分。
