面向高速设备的40Pin极细同轴线束方案

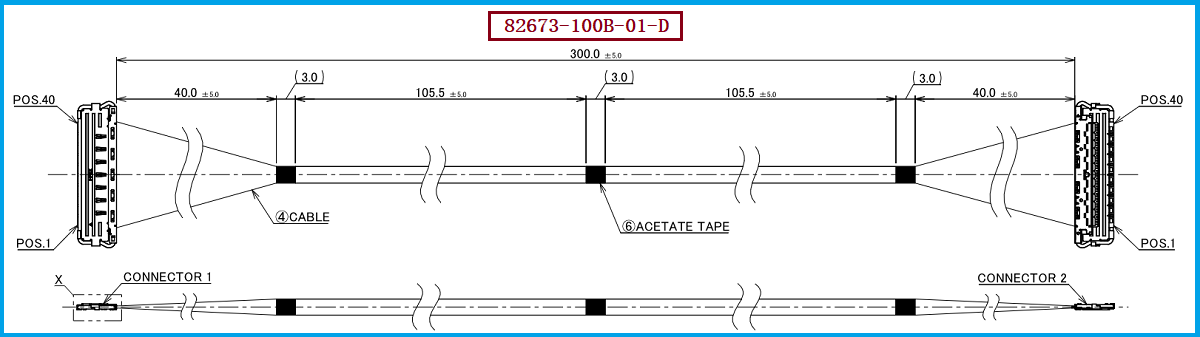

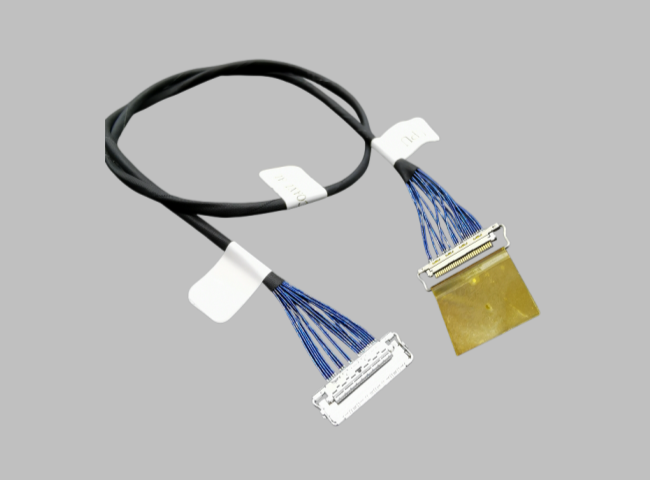

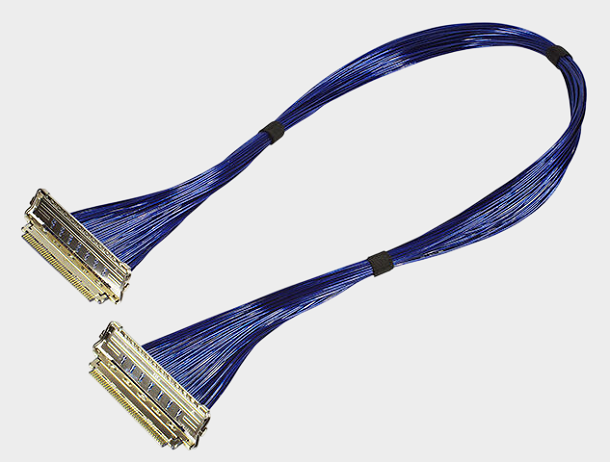

在笔记本电脑、超薄显示设备、VR/AR设备、高速通信设备等产品持续向轻薄化、高速化发展的背景下，传统排线在高频高速信号传输中的应用受到越来越多限制，极细同轴线束凭借独立同轴结构、较好的阻抗控制能力以及信号屏蔽能力，成为高密度高速内部连接的重要方案。本次介绍的产品为 I-PEX 82673-100B-01-D，属于 I-PEX CABLINE®-CA II 系列40Pin极细同轴线束，采用 40AWG Micro-Coaxial极细同轴线材，长度300mm，1-1双端连接结构。其配套线材端连接器为 20680-040T-01，该连接器为CABLINE®-CA II 40Pin Plug Housing，适配的线材规格为 AWG#40。CABLINE®-CA II本身采用0.4mm Pitch、高密度水平插拔、ZenShield®全EMI屏蔽以及机械锁扣设计，面向高速、小型化和高可靠性电子设备内部连接需求。

---

极细同轴线支持哪些行业通用接口规范？
对于工程师和采购人员而言，选择极细同轴线束时，不能只看Pin数、线径和长度，还需要关注其是否能够满足目标设备的高速接口传输需求。根据CABLINE®-CA II相关资料，该系列连接器面向高速信号应用，可用于 USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、V-By-One US、HDMI 2.1以及eDP高速显示接口等应用场景，并给出了最高 32Gbps/lane PAM4 的高速传输能力参考。 这意味着，以40AWG极细同轴线为基础的高速线束，可以应用于USB4高速数据连接、Thunderbolt高速数据与扩展、DisplayPort/HDMI高分辨率显示、eDP笔记本显示屏连接以及V-By-One等高速视频传输场景。不过需要特别强调的是，“支持某一接口规范”并不等同于任意长度、任意结构的线束都能直接达到该规范的最高速率；实际工程应用仍需结合线长、特性阻抗、插入损耗、回波损耗、串扰、连接器以及PCB走线等因素进行完整的信号完整性验证。对于本次 300mm的I-PEX 82673-100B-01-D，如果用于USB4、Thunderbolt、DisplayPort等高速应用，更建议工程师在样品阶段进行实际SI测试和系统级验证。

---

从工程师和采购视角看，82673-100B-01-D应该重点确认什么？
对于工程师进行替代设计或BOM选型，建议首先确认原设计的连接器平台是否为CABLINE®-CA II、Pin数量是否为40Pin、连接方向及机械结构是否一致，再进一步确认线材规格和长度。本产品的关键组合参数为 I-PEX 82673-100B-01-D + 40Pin + 40AWG + 300mm + 1-1双端结构，线材端配套连接器型号为 20680-040T-01，适配线材为 AWG#40。CABLINE®-CA II采用0.4mm Pitch，配合高度约0.95±0.15mm，并支持Micro-Coaxial、Twinaxial及Discrete Wire等不同线缆方案；其中Micro-Coaxial覆盖多种AWG规格，AWG40是该系列支持的典型极细同轴线规格。 对采购人员而言，除了核对料号，还应重点确认交期、批量供货能力、线材一致性、端子压接质量、屏蔽结构、高速电气性能以及样品与量产的一致性。对于需要进行国产替代、第二供应商导入或者降低供应链风险的项目，最好以原厂线束作为基准样品，从机械尺寸、电气性能、线材结构和连接器匹配等维度进行逐项验证。

---

选型和兼容与替代方案参考及建议
如果项目需要寻找 I-PEX 82673-100B-01-D 的兼容替代线束，建议不要仅以“40Pin、40AWG、300mm”作为判断标准，而应建立完整的替代规格窗口，即重点匹配 CABLINE®-CA II 40Pin连接器平台、20680-040T-01线材端连接器、公座结构、AWG#40极细同轴线、300mm长度、1-1连接方式以及高速信号性能。CABLINE®-CA II官方资料显示，该系列还提供20Pin、30Pin、40Pin、50Pin等不同Pin数以及100mm、200mm、300mm等不同长度的线束评估型号，因此工程师可以根据设备内部空间和实际信号通道数量进行对应选型。 对于高速应用，尤其是USB4、Thunderbolt、DisplayPort UHBR20、HDMI 2.1及eDP等场景，替代线束不仅需要实现机械兼容，还应重点验证阻抗一致性、信号衰减、回损、串扰以及高速信号完整性。我们公司可提供：I-PEX 82673-100B-01-D兼容替代线束方案，可围绕40Pin、40AWG、300mm、1-1等关键规格进行极细同轴线束的生产制造，并可根据客户实际设备结构、线长及连接器需求进行兼容替代方案开发。

---

以40AWG极细同轴线束满足高速、小型化连接需求
I-PEX 82673-100B-01-D是一款具有明确规格定位的40Pin、40AWG、300mm、1-1双端极细同轴线束，其配套线材端连接器型号为 20680-040T-01，适配 AWG#40 极细同轴线材。依托CABLINE®-CA II的0.4mm高密度连接结构、ZenShield®全EMI屏蔽、机械锁扣以及高速信号应用定位，该类线束适合用于高速显示、高速数据及消费电子内部连接等应用。对于工程师而言，重点是确认机械、电气和高速SI指标；对于采购人员而言，则应进一步关注兼容性、量产能力、供应稳定性及替代成本。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。围绕 USB4、Thunderbolt、DisplayPort、HDMI、eDP、V-By-One 等高速接口不断发展的市场需求，极细同轴线束仍将是高密度高速设备内部信号连接的重要技术路线。
